Micro SD卡讀寫模組 SPI介面,迷你TF卡讀寫 MicroSD Card Adapter 相容Arduino

NT$40 未稅

MicroSD Card Adapter是Micro SD卡讀寫模組，通過檔案系統及SPI介面驅動程式，單片機系統即可完成MicroSD卡內
的檔進行讀寫。Arduino用戶可直接使用Arduino IDE自帶的SD卡程式庫即可完成卡的初始化和讀寫，本模組特點如下：

  1. 支持Micro SD卡、Micro SDHC卡（高速卡）
  2. 板載電平轉換電路，即介面電平可為5V或3.3V
  3. 供電電源為4.5V~5.5V，板載3.3V穩壓電路
  4. 通信介面為標準SPI介面
  5. 4個M2螺絲定位孔，便於安裝

尚有庫存

貨號： 756756213(B2-3) 分類： 標籤： ,
  • 商品說明

商品說明

 Micro SD卡讀寫模組 SPI介面,迷你TF卡讀寫 相容Arduino

本模組（MicroSD Card Adapter）是 Micro SD卡讀寫模組，通過文件系統及SPI接口驅動程序，單片機系統即可完成MicroSD卡內的文件進行讀寫。Arduino用戶可直接使用Arduino IDE自帶的SD卡程序庫即可完成卡的初始化和讀寫

模塊特點如下：

1.支持Micro SD卡、Micro SDHC卡（高速卡）

2.板載電平轉換電路，即接口電平可為5V或3.3V

3.供電電源為4.5V~5.5V，板載3.3V穩壓電路

4.通信接口為標準SPI接口

5.4個M2螺絲定位孔，便於安裝

項目

最小值

典型值

最大值

單位

電源電壓VCC

4.5

5

5.5

V

電流

0.2

80

200

mA

接口電平

3.3或5

V

支持卡類型

Micro SD卡(<=2G)，Mirco SDHC卡(<=32G)

—

尺寸

42X24X12

mm

重量

5

g

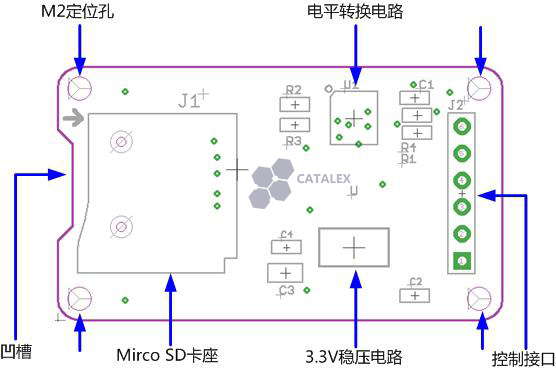

Mirco SD卡模塊的接口如下圖所示：
Arduino 專用 Micro SD卡讀寫模組

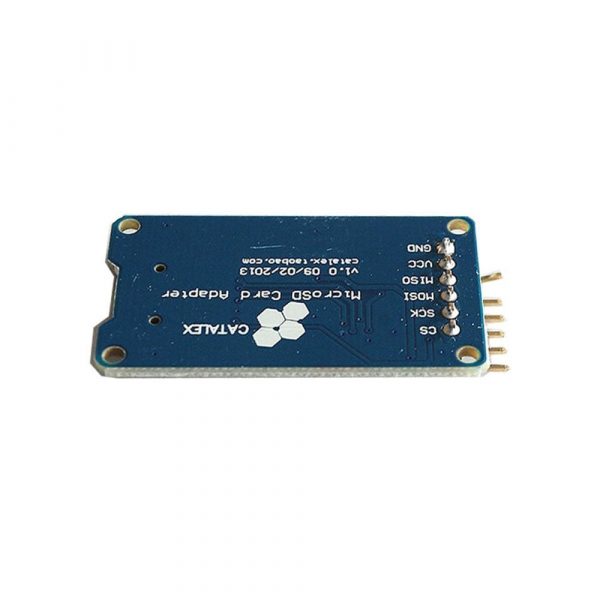

控制接口：共6個引腳（GND、VCC、MISO、MOSI、SCK、CS），GND為地，VCC為供電電源，MISO、MOSI、SCK為SPI總線，CS為片選信號腳；

3.3V 穩壓電路：LDO穩壓輸出的3.3V為電平轉換芯片、Micro SD卡供電；

電平轉換電路：往Micro SD卡方向的信號轉換成3.3V，MicroSD卡往控制接口方向的MISO信號也轉換成了3.3V，一般AVR單片機系統都能讀取該信號；

Micro SD 卡座：是自彈式卡座，方便卡的插拔。

定位孔：4個M2螺絲定位孔，孔徑為2.2mm，使模塊便於安裝定位，實現模塊間組合；
