Logic Level Converter 邏輯電平轉換 3.3V 5V Uart RX/TX TTL轉換雙向互轉 T74

商品說明

Logic Level Converter 邏輯電平轉換 3.3V 5V  Uart RX/TX TTL轉換雙向互轉

Logic Level Converter 邏輯電平轉換 3.3V 5V TTL 轉換雙向互轉

尺寸大小： 15.5*16*11.5mm

模塊特點：

1、2個通道的高電壓邏輯和低電壓邏輯雙向轉換

2、2個通道的高電壓邏輯轉換成低電壓邏輯的單向轉換

3、模塊小巧，1.5cm X 1.5cm

4、模塊兼容麵包板，可以直接插在麵包板上使用

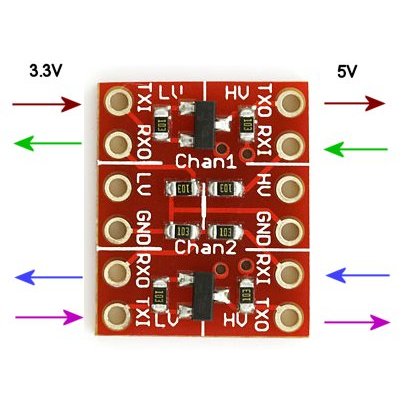

使用說明：【高電壓為5V低電壓為3.3V為例】

HV接5V電源

LV接3.3V電源

GND接電源負極，兩個電源公地

RXI輸入5v TTL，將在RXO輸出3.3v TTL

TXI輸入輸出3.3V TTL ，TXO輸入輸出5V TTL， TXI與TXO雙向互轉
