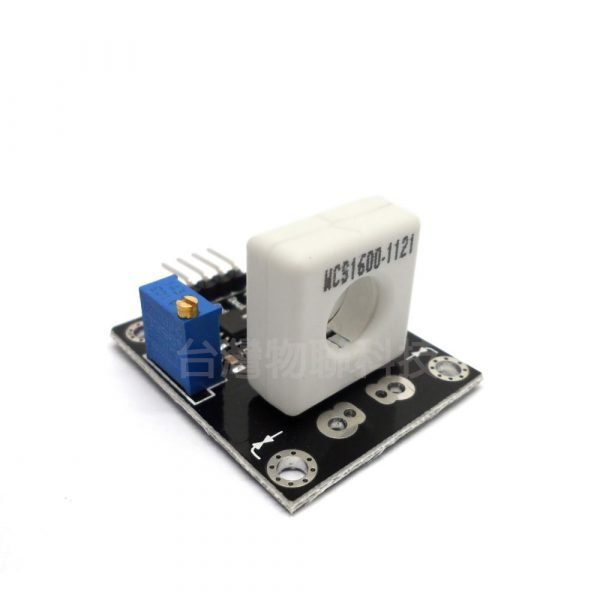

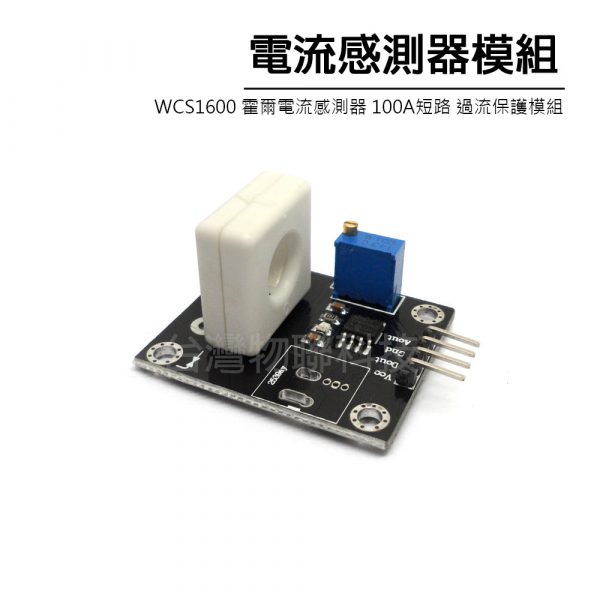

WCS1600 霍爾電流感測器 100A短路 過流保護模組

NT$280 未稅

WCS1600 霍爾電流感測器模組，使用 LM393 運放和 WCS1600 晶片，支援 DC ±100A 和 AC 70A 的寬電流檢測範圍。提供類比與 TTL 兩種信號輸出，可透過旋鈕調整過流保護臨界點（解析度 5A），適合用於智慧小車電機過流保護、短路保護及教學實驗，方便進行二次開發。

尚有庫存

貨號： 6358792341(B2-16) 分類： 標籤：
  • 詳細資訊

商品說明

產品規格

  • 尺寸：長37mm X 寬31mm X 高16.5mm
  • 主要晶片：LM393運放，WCS1600
  • 工作電壓：直流 DC 5V

產品特點

  1. 具有信號輸出指示
  2. 電流檢測範圍寬 DC±100A, AC：70A
  3. 電流檢測解析度 20mV/A
  4. 輸出過流信號指示
  5. 過流信號設置臨界點可調，設置解析度 5A
  6. 帶安裝孔，方便固件安裝
  7. 採樣電流轉換類比信號輸出，可接ADC，TTL電平信號輸出，可接單片機IO口控制
  8. 輸出信號為:類比信號與電平信號

產品應用：

智慧小車電機過流檢測、堵轉保護電流檢測、短路保護檢測、演示教學實驗等場合，方便二次開發

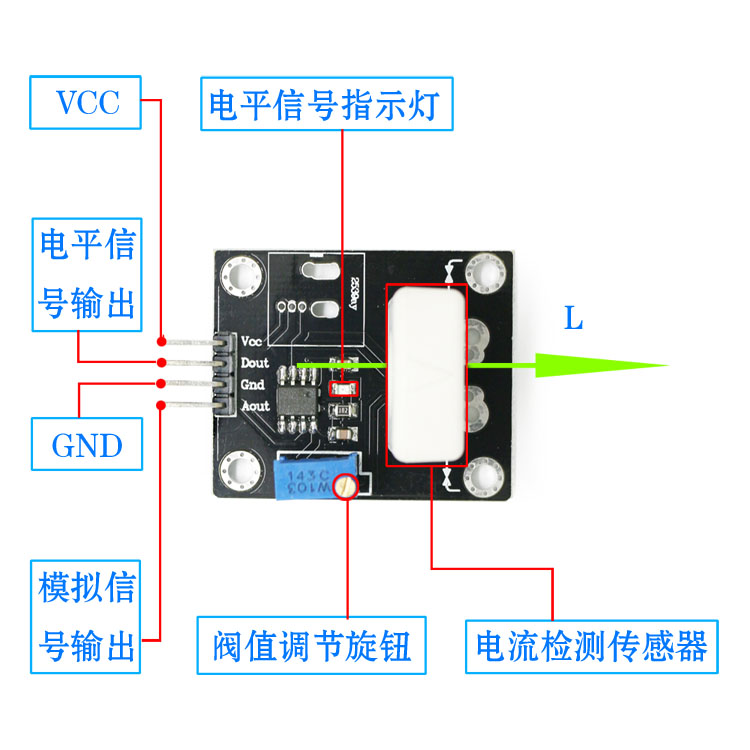

WCS1600 霍爾電流感測器 硬體介紹
