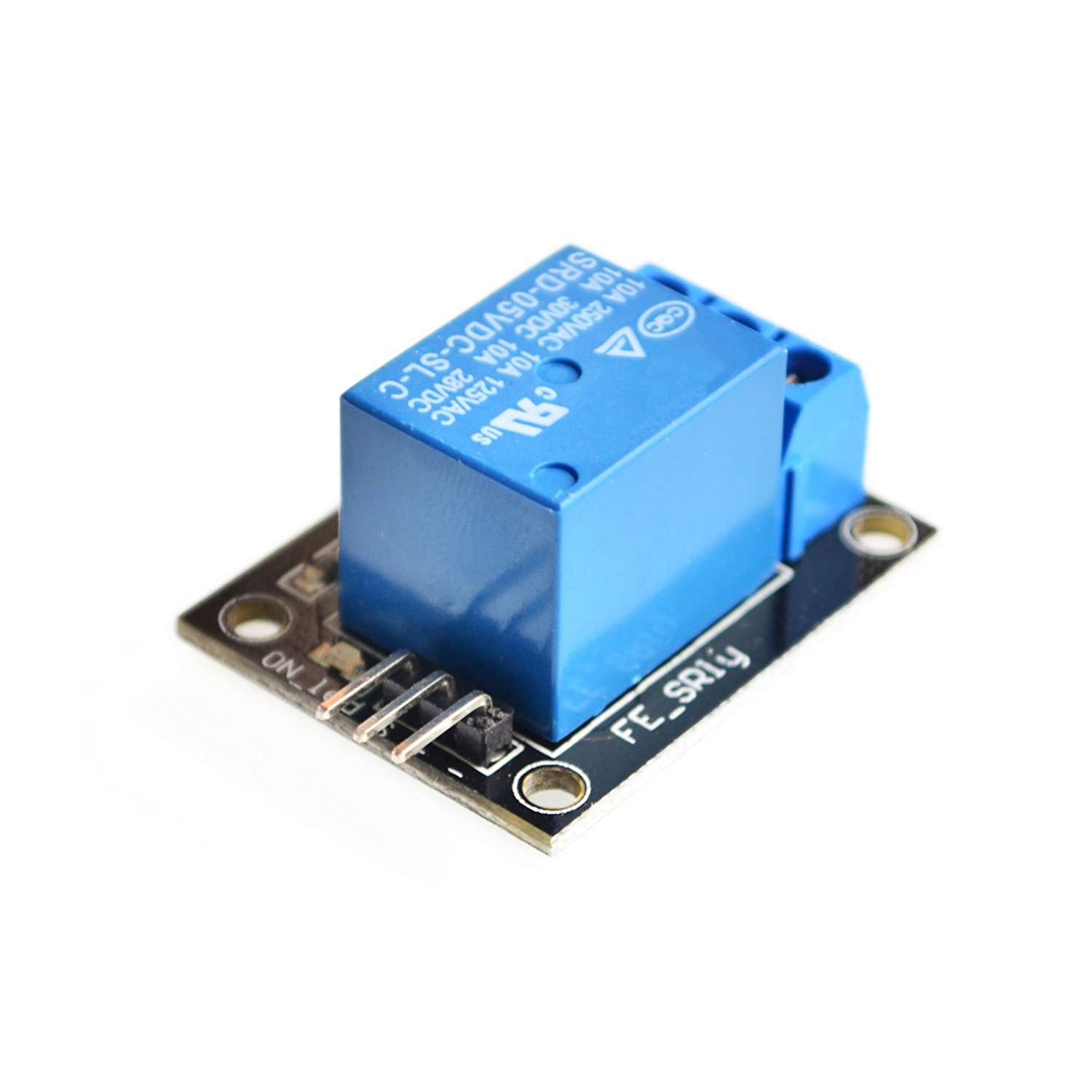

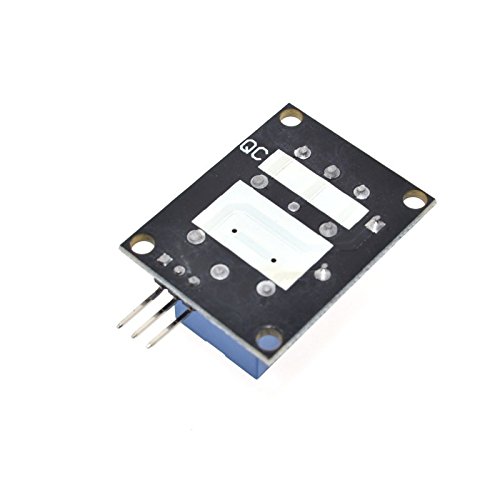

5V 插針型 1路繼電器模組

NT$38 NT$29 未稅

尚有庫存

貨號: 1216443(A8-17) 分類: 標籤: , , ,
  • 商品說明

商品說明

5V 插針型 1路繼電器模組

插針型 1路繼電器模組 線圈驅動電壓是5V,輸入控制電平也可以是5V以內

模塊說明:

輸出驅動能力:250VAC-10A、125VAC-10A、30VDC-10A、28VDC-10A;使用方便,每組輸出簡單3線結構,預留6個輸出接線柱;輸入直接與單片機IO口或數字電路連接,輸入高電平繼電器吸合,輸入低電平繼電器釋放;工作電壓5V,吸合電流約70mA每路,帶繼電器狀態指示燈;全貼片元件,最合理驅動電路設計,採用8050三極管驅動繼電器動作;設有固定螺絲孔方便安裝,電路板尺寸1.8cm*4.0cm*1.9cm,重15g。

使用說明:簡單測試說明: 模塊輸入與輸出電氣絕緣,供上對應正確電壓後,只需在輸入排針上接上高電平(如與VCC短路)就能讓繼電器吸合,不接或接低電平(如與GND短路)繼電器不動作。
