商品說明

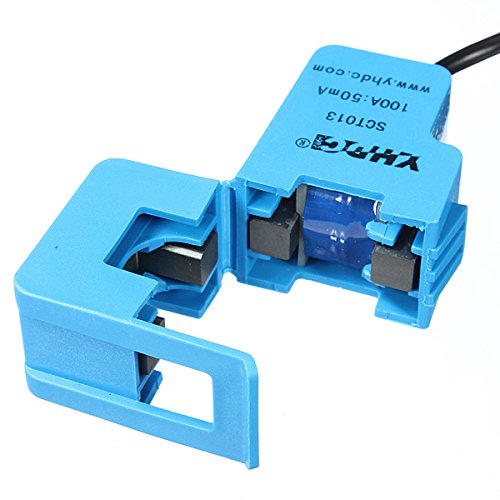

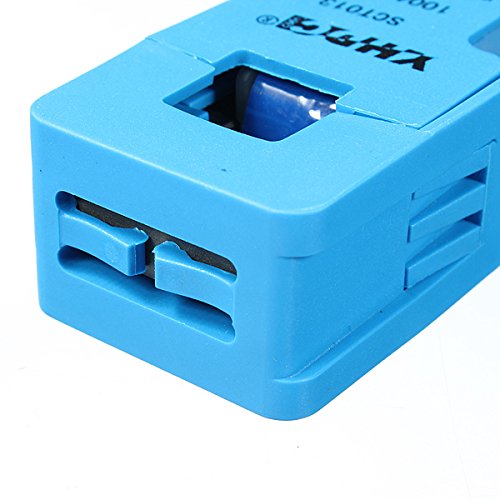

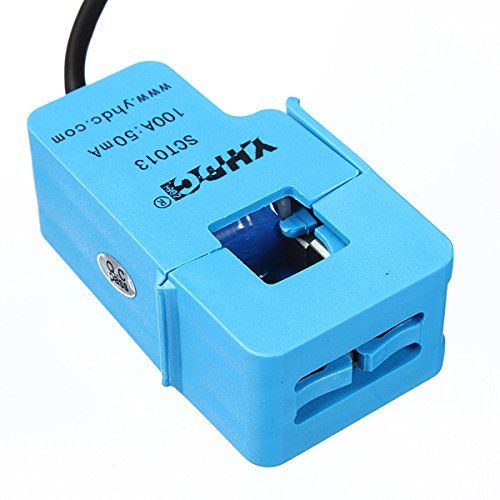

YHDC SCT-013 100A AC 開合式交流電流傳感器

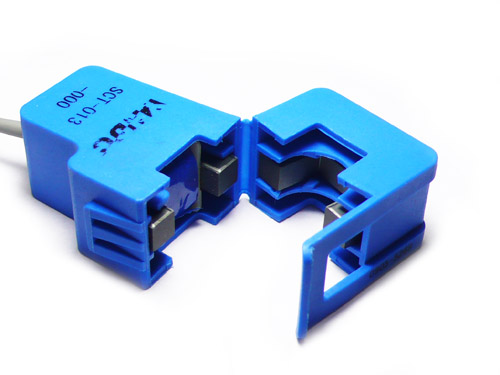

電流傳感器(CT)是用於測量交流電流的傳感器。它們對於測量整個建築物的電力消耗特別有用(或者為此產生)。上圖中CT等分體式磁芯類型特別適用於DIY使用,可直接夾入進入建築物的活動或中性線,而無需進行任何高壓電氣工作。
應用
- 適合電流測量
- 交流電機的監控和保護
- 照明設備
- 空氣壓縮機
產品規格
- 輸入電流:0〜100A AC
- 輸出模式:0〜50 mA
- 非線性度:±3%
- 匝數比:100A:0.05A
- 電阻等級:B級
- 工作溫度:-25℃〜+ 70℃
- 絕緣強度(外殼和輸出之間):1000V AC / 1min 5mA

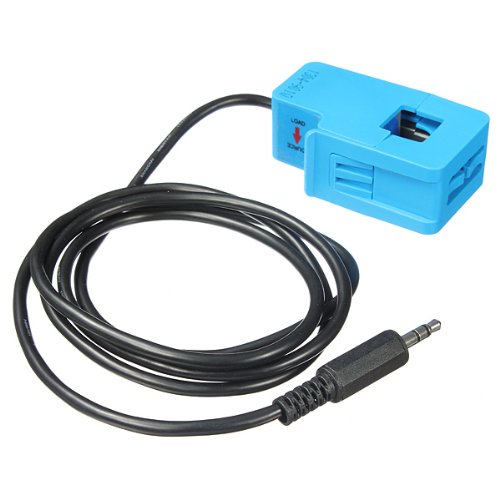

- 導線長度:1m
- 開放尺寸:13mm x 13mm
YHDC SCT-013 100A Specifications
- Input Current: 0~100A AC
- Output Mode: 0~50mA
- Non-linearity: ±3%
- Turn Ratio: 100A:0.05A
- Resistance Grade: Grade B
- Work Temperature: -25℃ ~ ﹢70℃
- Dielectric Strength(between shell and output): 1000V AC/1min 5mA
- Leading Wire in Length: 1m
- Open Size: 13mm x 13mm
Technical Details
Dimensions | 79mm x 63mm x 27mm |
Weight | G.W 73g |
Battery | Exclude |
Part List
Non-invasive AC Current Sensor (100A max) | 1 |
