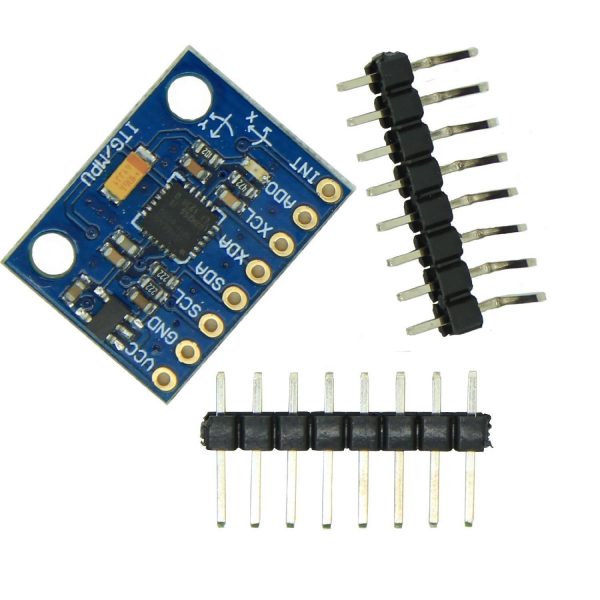

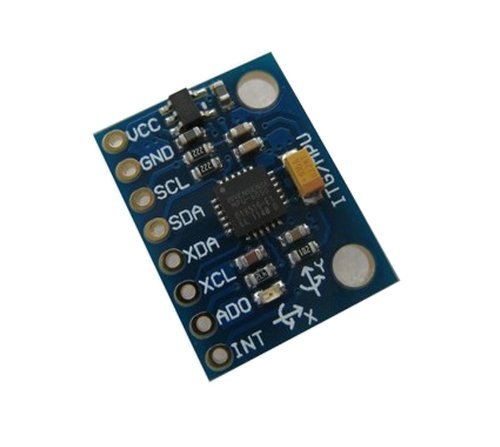

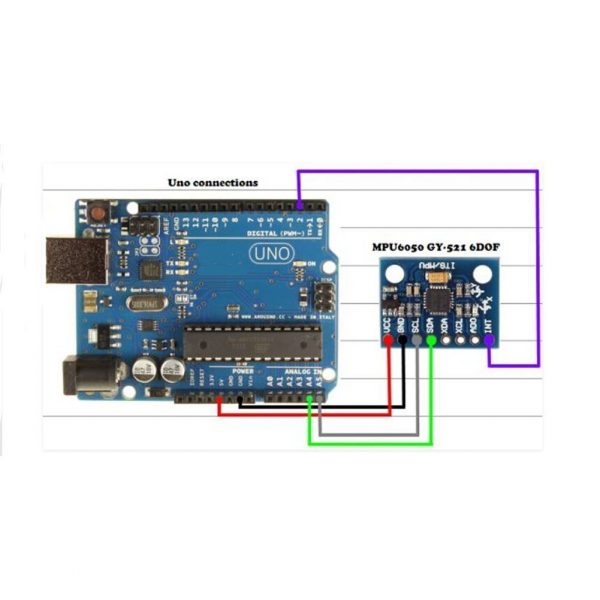

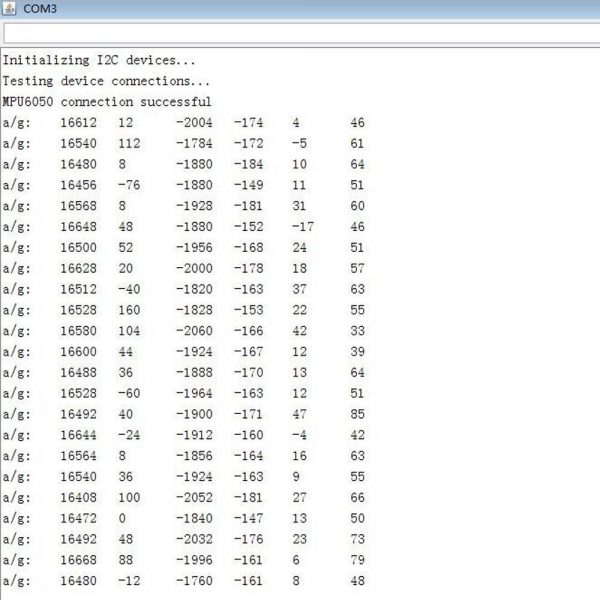

InvenSense GY-521 MPU6050 6DOF 陀螺儀+加速度模組（附排針）

商品說明

InvenSense GY-521 MPU6050  6DOF 陀螺儀+加速度模組 產品介紹

MPU-6050為全球首例整合性6軸運動處理組件，相較於多組件方案，免除了組合陀螺儀與加速器時之軸間差的問題，減少了大量的包裝空間。MPU-6050整合了3軸陀螺儀、3軸加速器，並含可藉由第二個I2C端口連接其他廠牌之加速器、磁力傳感器、或其他傳感器的數位運動處理(DMP: Digital Motion Processor)硬件加速引擎，由主要I2C端口以單一數據流的形式，向應用端輸出完整的9軸融合演算技術。

InvenSense的運動處理資料庫，可處理運動感測的復雜數據，降低了運動處理運算對操作系統的負荷，並為應用開發提供架構化的API。MPU-6000的角速度全格感測範圍為±250、±500、±1000與±2000°/sec (dps)，可准確追緃快速與慢速動作，並且，用戶可程式控制的加速器全格感測範圍為±2g、±4g±8g與±16g。產品傳輸可透過最高至400kHz的I2C或最高達20MHz的SPI。

MPU-6050可在不同電壓下工作，VDD供電電壓介為2.5V±5%、3.0V±5%或3.3V±5%，邏輯接口VVDIO供電為1.8V± 5%。MPU-6000的包裝尺寸4x4x0.9mm(QFN)，在業界是革命性的尺寸。其他的特征包含內建的溫度感測器、包含在運作環境中僅有±1%變動的振蕩器。

場景應用

• 運動感測游戲
• 現實增強
• 電子穩像 (EIS: Electronic Image Stabilization)
• 光學穩像(OIS: Optical Image Stabilization)
• 行人導航器
• 零觸控手勢用戶接口
• 姿勢快捷方式

GY-521 特色

• 以數位輸出6軸或9軸的旋轉矩陣、四元數(quaternion)、尤拉角格式(Euler Angle forma)的融合演算數據。
• 具有131 LSBs/°/sec 敏感度與全格感測範圍為±250、±500、±1000與±2000°/sec 的3軸角速度感測器(陀螺儀)。
• 可程式控制，且程式控制範圍為±2g、±4g、±8g和±16g的3軸加速器。
• 移除加速器與陀螺儀軸間敏感度，降低設定給予的影響與感測器的飄移。
• 數字運動處理(DMP: Digital Motion Processing)引擎可減少復雜的融合演算數據、感測器同步化、姿勢感應等的負荷。
• 運動處理數據庫支持Android、Linux與Windows
• 內建之運作時間偏差與磁力感測器校正演算技術，免除了客戶須另外進行校正的需求。
• 以數位輸出的溫度傳感器
• 以數位輸入的同步引腳(Sync pin)支援視頻電子影相穩定技術與GPS
• 可程式控制的中斷(interrupt)支援姿勢識別、搖攝、畫面放大縮小、滾動、快速下降中斷、high-G中斷、零動作感應、觸擊感應、搖動感應功能。
• VDD供電電壓為2.5V±5%、3.0V±5%、3.3V±5%；VDDIO為1.8V± 5%
• 陀螺儀運作電流：5mA，陀螺儀待命電流：5µA；加速器運作電流：350µA，加速器省電模式電流： 20µA@10Hz
• 高達400kHz快速模式的I2C，或最高至20MHz的SPI串行主機接口
• 內建頻率產生器在所有溫度範圍僅有±1%頻率變化。
• 使用者親自測試
• 10,000 g 碰撞容忍度
• 為可攜式產品量身訂作的最小最薄包裝 (4x4x0.9mm QFN)
• 符合RoHS及環境標準

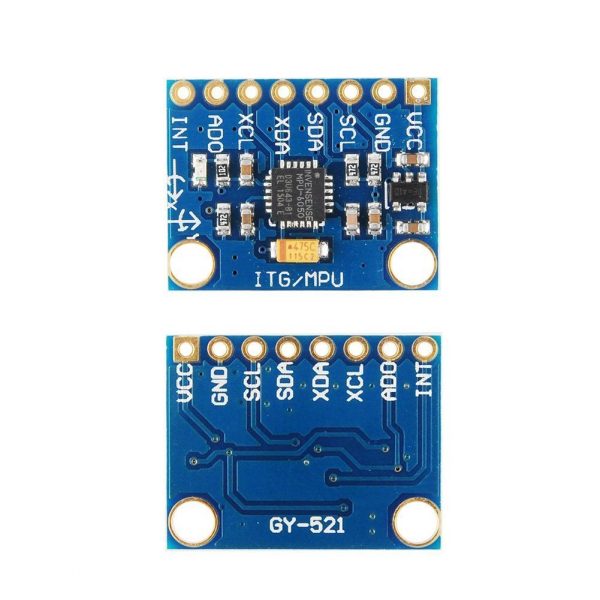

產品規格

• • 使用晶片：原裝進口 MPU-6050
  • 供電電源：3-5v（內部低壓差穩壓）
  • 通信方式：標准IIC通信協議
  • 晶片內置 16bit AD轉換器,16位數據輸出
  • 陀螺儀範圍：±250 500 1000 2000 °/s
  • 加速度範圍：±2±4±8±16g
  • 採用沉金PCB，機器焊接工藝保證質量

• 引腳間距2.54mm
