Gravity: MAX30102 心率血氧感測器 (I2C/UART) DFRobot

商品說明

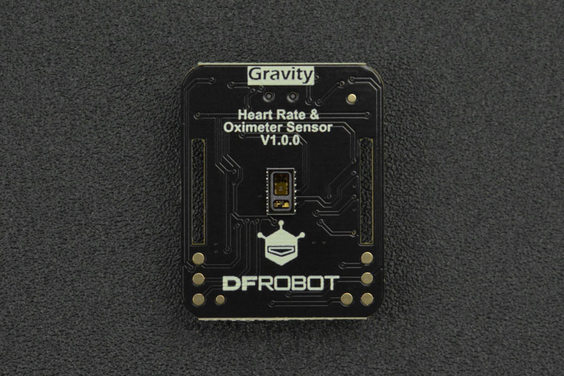

Gravity: MAX30102 心率血氧感測器 產品介紹

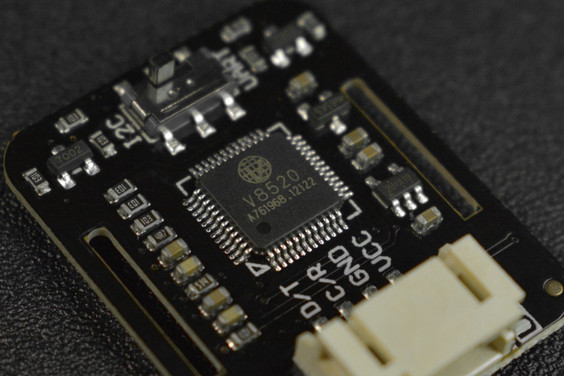

此Gravity: MAX30102 心率血氧感測器模組搭載了美信(maxim)的 MAX30102 心率血氧晶片和一顆集成心率血氧演算法的微控制器，可以直接輸出心率血氧數值。

MAX30102 採用PPG光電容積脈搏波描記法(PhotoPlethysmoGraphy)測量資料，微控制器對這些資料進行處理運算過後得到心率血氧數值，再通過I2C或UART介面輸出，大大降低了感測器的使用難度和對主控的資源佔用。同時該感測器還配備有對應的上位機，可通過電腦直接讀取資料。

注意：

1. 手指直接按壓可能會出現壓力變化，壓力變化會對感測器數值產生影響。
2. 佩戴部位為手指，佩戴沒有方向區別。
3. 本品並非專業醫療儀器，不能作為輔助配件參與診斷和治療。

佩戴說明

連接 DFRduino UNO R3

連接樹莓派

MAX30102 特徵

• 搭載集成演算法的微控制器
• 可通過電腦上位機直接讀取資料

MAX30102 應用

• 心率血氧可穿戴項目
• 家庭心率血氧測量儀項目
• 心率血氧長期監測專案

MAX30102 規格

• 供電電壓：3.3-5V
• 工作電流：<15mA
• 通訊方式：I2C/UART
• I2C地址：0x57
• 串口串列傳輸速率：9600
• 工作溫度範圍：-40℃ ~ 85℃

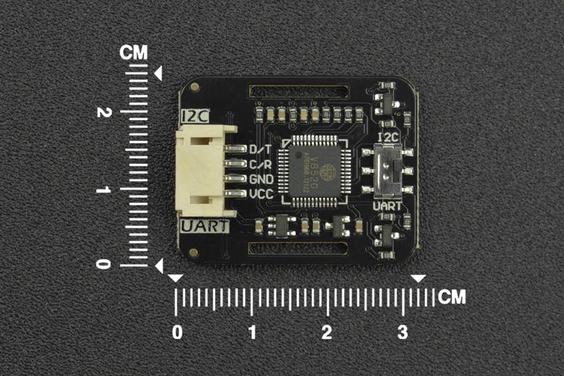

• 產品尺寸：25.5*32 mm

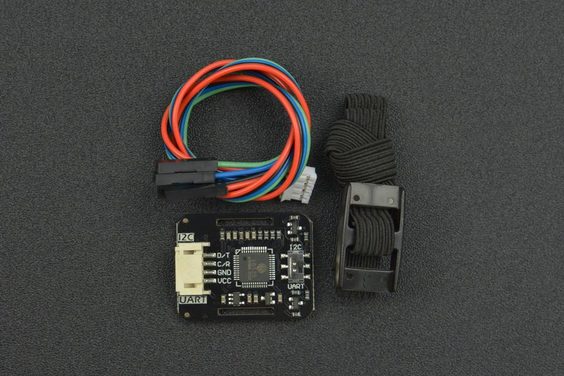

出貨清單

• MAX30102 心率血氧感測器V2.0  x1
• Gravity-4P I2C/UART感測器連接線  x1
• 固定束帶  x1

Documents

• Product wiki
• Schematics
• Dimension
• MAX30102 Datasheet
• 教學網址
