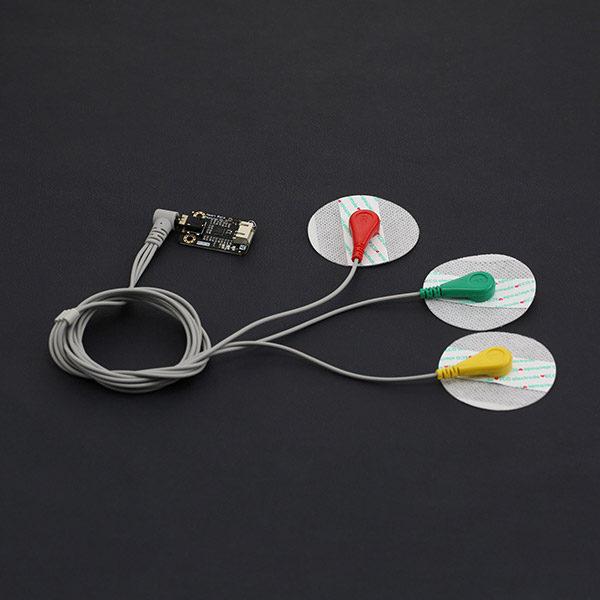

Gravity: Analog Heart Rate Monitor Sensor (ECG) For Arduino 模擬心律監測感測器

商品說明

Gravity: Analog Heart Rate Monitor Sensor (ECG) 產品介紹

心臟是人重要器官之一，心臟的好壞直接關係到一個人身體的健康與否。DFRobot推出的心律電感測器可以直接測量人體的心電活動，繪製心電圖！不用去醫院也能看到自己那顆蓬勃跳動的心，是不是非常的酷炫！（恩！這下測謊儀和表白神器就有了！）

人體的心臟周圍的組織和體液都能導電，因此可將人體看成為一個具有長、寬、厚三度空間的容積導體。心臟好比電源，無數心肌細胞動作電位變化的總和可以傳導並反映到體表。在體表很多點之間存在著電位差，也有很多點彼此之間無電位差是等電的。心臟在每個心動週期中，由起搏點、心房、心室相繼興奮，伴隨著生物電的變化，這些生物電的變化稱為心電。

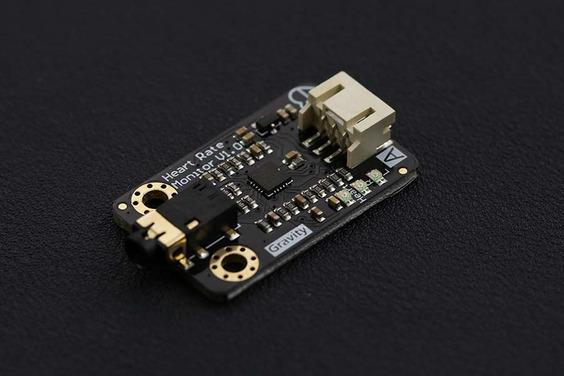

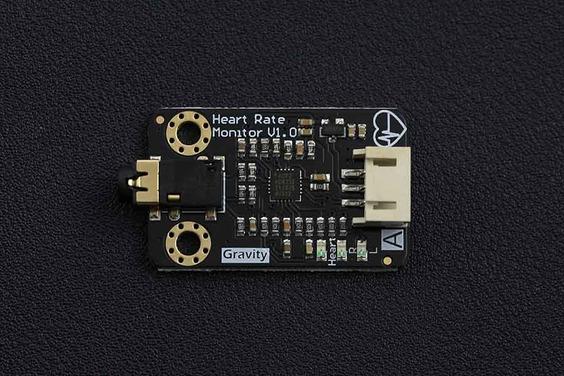

心電包含了大量的雜訊，DFRobot Analog Heart Rate Monitor Sensor 單導聯心電檢測感測器 採用AD8232信號調理模組，專用於ECG及其他生物電測量應用，具有運動或遠端電極放置產生的雜訊的情況下提取、放大及過濾微弱的生物電信號能力。配合超低功耗模數轉換器(ADC)和Arduino 主控器，就能夠輕鬆地採集輸出信號繪製心電圖。

注意：本品並非專業醫療儀器，不能作為輔助配件參與診斷和治療。



Analog Heart Rate Monitor 規格

• 供電電壓：3.3V – 6V (推薦：5V)
• 輸出電壓：0 – 3.3V
• 工作電流：<10mA
• 介面類型：模擬量輸出
•  轉接板尺寸：35mm * 22mm
• 介面：PH2.0-3P

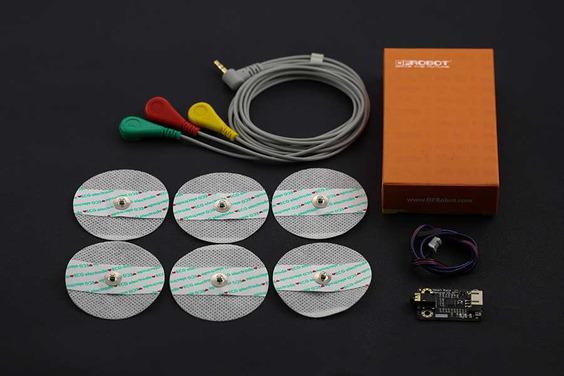

出貨清單

• 心電檢測感測器 x1
• PH2.0-3P連接線 x1
• 心電 3P導聯線 x1
• 按扣電極片 x6
