MR60BHA2 60GHz mmWave 呼吸心跳偵測 感測器 搭載 XIAO ESP32C6

商品說明

MR60BHA2 感測器套件利用 60GHz mmWave 技術，提供可靠的呼吸和心跳檢測以及人體存在檢測。它具有光照水平感應、用於定制交互的 RGB LED 以及對擴展傳感器/執行器的支持，可提供更高級別的感應，實現響應更快的自動化。該套件以 XIAO ESP32C6 作為核心，配備預刷的 ESPHome 韌體和透過 Wi-Fi、低功耗藍牙 (BLE)、Zigbee 和 Thread 實現的無線連接。由於預刷的 ESPHome 韌體，該套件可與 Home Assistant 進行無代碼即插即用集成，以定制檢測區域，使其成為醫療監控、安全監控、老年人護理、家庭自動化等的理想解決方案。

1：用於呼吸、心跳和人體存在檢測的先進毫米波感

MR60BHA2 60GHz 毫米波感測器模組擅長透過預設演算法偵測呼吸和心跳，也包括人體靜態存在功能。人體靜態存在：有效測量距離可達 6 公尺。
呼吸和心跳偵測：設備靜止時，可精確測量 1.5 公尺範圍內的單一人。

*以上參數已在空部署環境中測試過。

2：由 ESP32 和 ESPHome 提供支持，且無需代碼即可與 Home Assistant 集成

該套件採用 Seeed Studio XIAO ESP32C6，並預先安裝了 ESPHome 韌體，可實現與 Home Assistant 的無縫即插即用整合。在 ESPHome 中配置設備，並在 1-2 分鐘內完成 Home Assistant 的無代碼設定。透過集成，您可以自訂檢測區域並存取分析，以便從 Home Assistant 有效地精確定位目標位置。

3：環境光感應，實現響應式自動化

mmWave毫米波感測器模組包括 BH1750 光感測器，可提供 1 至 65,535 勒克斯的精確環境光檢測，並可調節測量值高達 100,000 勒克斯。在 ESPHome 和 Arduino IDE 的支援下，它允許您每秒收集一次環境光讀數，從而增強自動化對環境變化的反應能力。

4：可自訂的交互

這款 60GHz 毫米波感應器模組配備 WS2812 RGB LED，可對指示燈進行 DIY 客製化。

5：使用 Grove 擴展感測或自動化

我們在 mmWave 模組中添加了一個額外的 Grove 連接器，以便使用您自己的 Grove 感測器和執行器（例如 PIR 和 繼電器模組）輕鬆擴展。

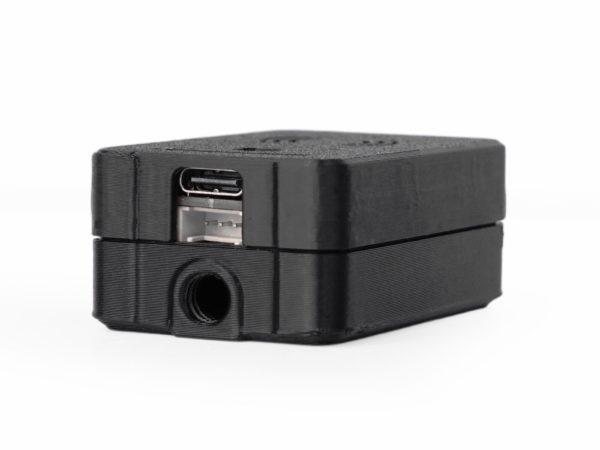

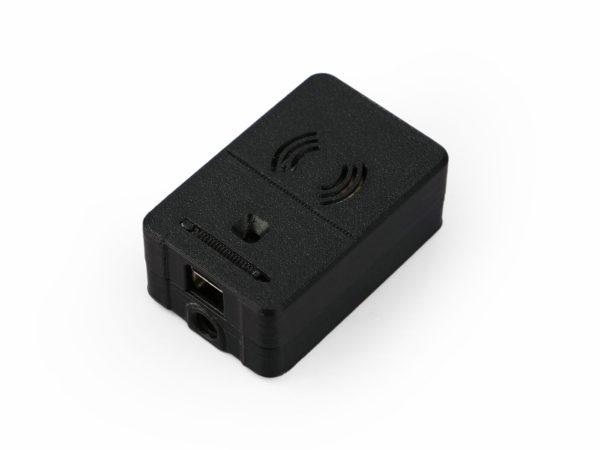

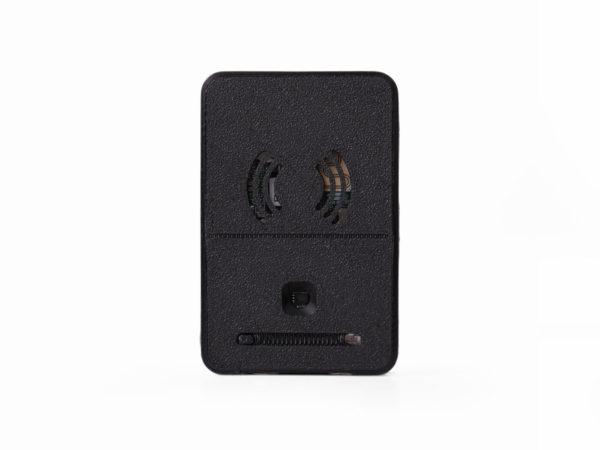

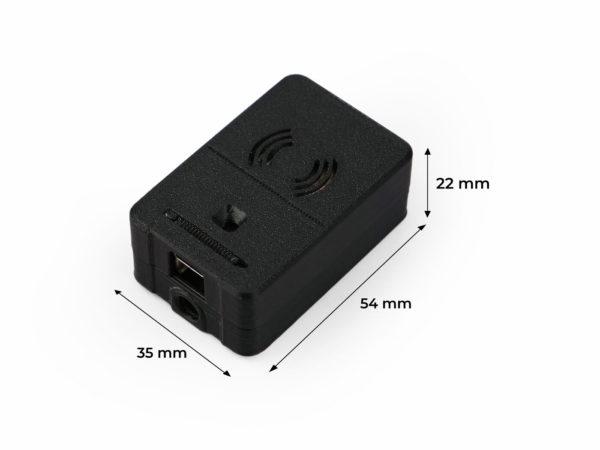

6：開源 3D 列印外殼

為了簡化部署，我們提供了可供免費下載的 3D 列印外殼，為您客製化外殼設計提供了一個起點。

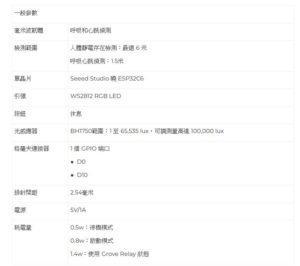

技術規格

• 毫米波韌體：呼吸和心跳偵測
• 檢測範圍：
  。人體靜電存在檢測：最遠6米
  。呼吸心跳偵測：1.5米
• 單晶片:Seeed Studio曉ESP32C6
• LED:WS2812 RGB LED
• 按鈕:重置（Reset）
• 光咸應器:BH1750範圍：1至65,535lux,可調測量高達100,000ux
• Grove連接器
  1個GPIO端口
  。0D0
  。0D10
• 排针間距:2.54毫米
• 電源:5V/1A
• 耗電量:
  。O.5w:待機模式
  。0.8w:敢動模式
  。I.4w:使用Grove Relay狀態

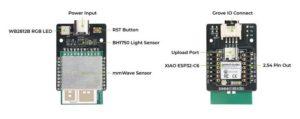

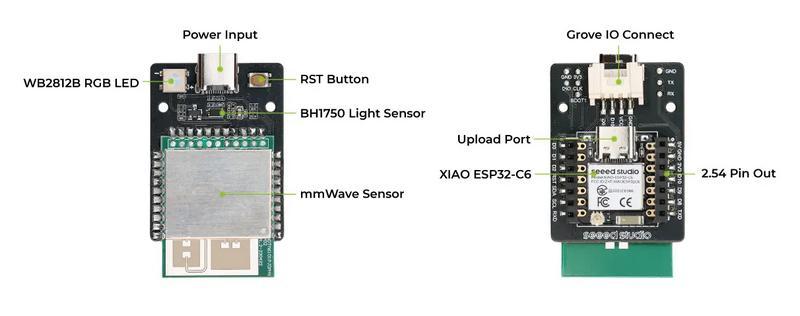

硬體介紹

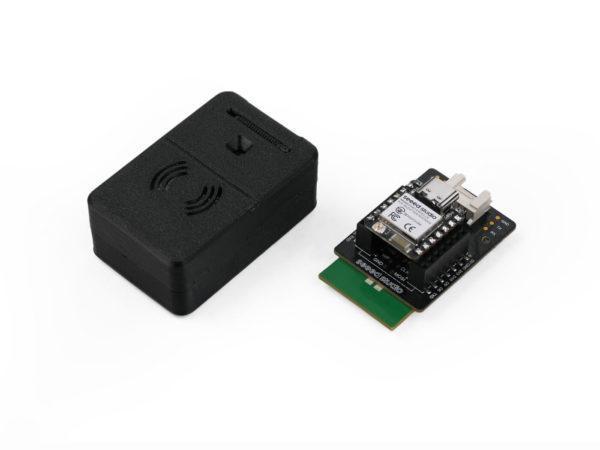

出貨清單：

附3D列印外殼的60GHz毫米波感測器模組 x1

Seeed Studio XIAO ESP32C6，預刷了 ESPHome 韌體 x1

文件資料

• 3D printed enclosure
• MR60BHA2技術教學網站

資料來源：Seeed Studio 官方技術文件，經台灣物聯科技實測整理後彙整
