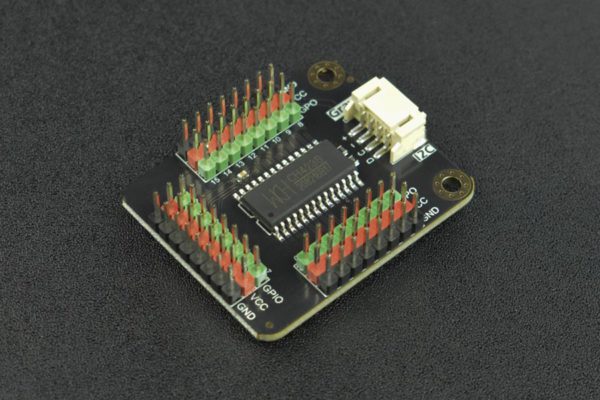

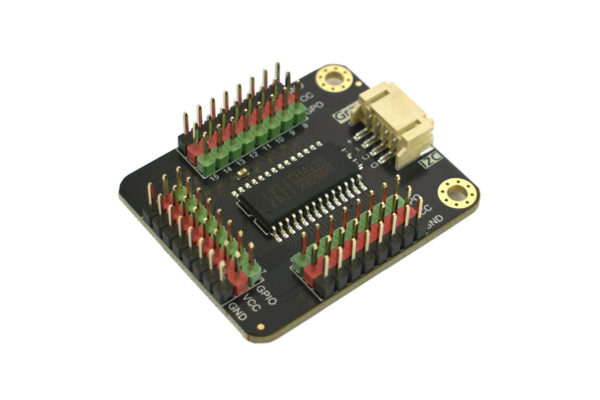

Gravity: CH423 I2C 24位元 數位IO擴展模組

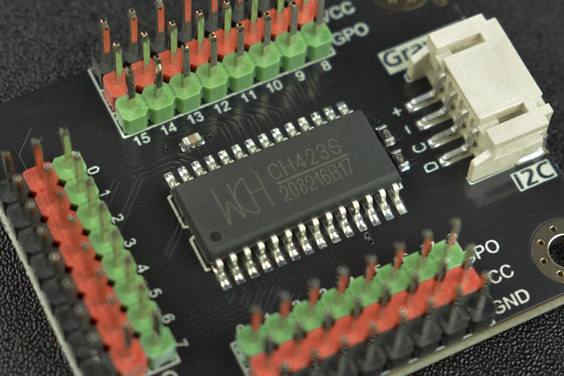

這是一款基於CH423晶片的IO擴展模組，該模組可通過I2C擴展出24個數位口(8個GPIO口，支援輸入、輸出、中斷功能，16個GPO口，支援輸出功能)。模組內置電流驅動電路，連續驅動電流可達15mA，可以靜態驅動24只LED或動態驅動128只LED，適用于LED數碼管、點陣屏、燈陣、光立方等驅動。

CH423 IO擴展模組特徵

• 8個通用輸入輸出引腳
• 16個通用輸出引腳
• 內置電流驅動電路，連續驅動電流可達15mA

CH423 IO擴展模組應用

• LED數碼管驅動
• 點陣屏驅動
• 燈陣驅動

CH423 IO擴展模組規格

• 供電電壓：3.3V~5V
• 靜態電流：1mA
• IO連續驅動電流：15mA
• 通訊方式：I2C
• I2C地址：0x20~0x3F(該模組會佔用0x20~0x3F的I2C位址，不能與該位址段的I2C設備一起使用)
• 工作溫度範圍：-20℃~80℃

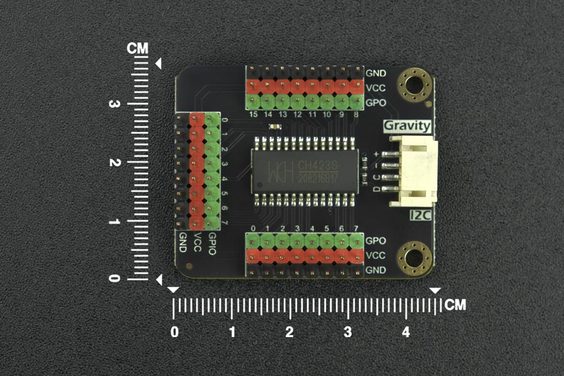

• 產品尺寸：45*37mm

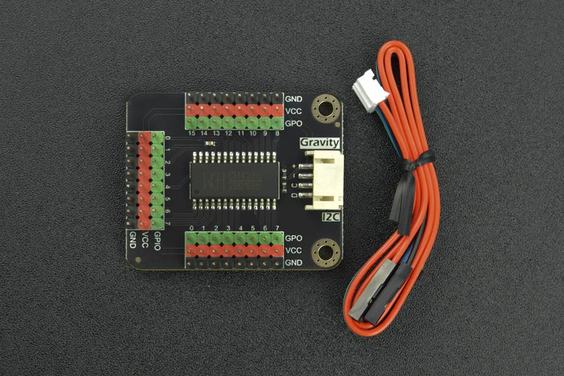

出貨清單

• Gravity: CH423 I2C 24位數字IO擴展模塊 x1
• Gravity-4P I2C/UART感測器連接線 x1



Documents

• Product wiki
• Schematics
• Dimension
