SparkFun Kitronik Motor Driver Board for Raspberry Pi Pico 電機控制板 原廠

商品說明

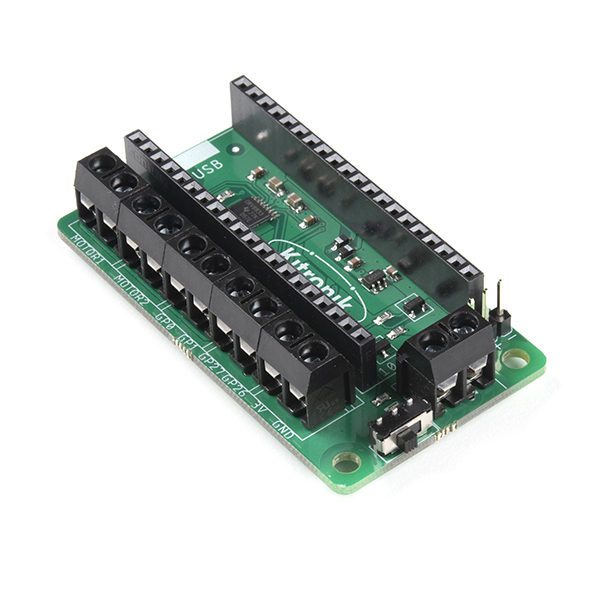

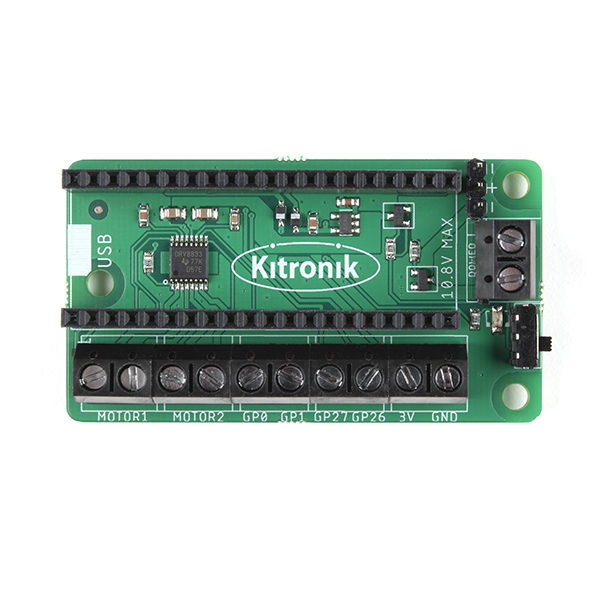

Kitronik 電機控制板可讓 Raspberry Pi Pico（通過排針連接）同時驅動兩個電機，可完全的前進、後退和停止操作控制，使其成為 Pico 控制的越野車項目的理想選擇。而該控制板可用為步進電機供電。該板採用 DRV8833 電機驅動器 IC，它具有內置短路、過流和熱保護功能。 該板有四個到 GPIO 引腳的外部連接以及來自 Pico 的 3V 和 GND 電源。這可為您的越野車建構提供額外的 IO 選項，這些選項可以由 Pico 讀取或控制。此外還有一個開關控制器和電源狀態 LED燈，讓您一眼就能看出電路板是否已通電，在您的裝置未使用時節省電池電量。Kitronik 開發了 MicroPython 模組和示例代碼，以支援電機驅動板與 Pico 一起使用。此代碼在 GitHub 中可供下載使用。

控制板不含Pico開發板，若有需要請加購。

產品規格

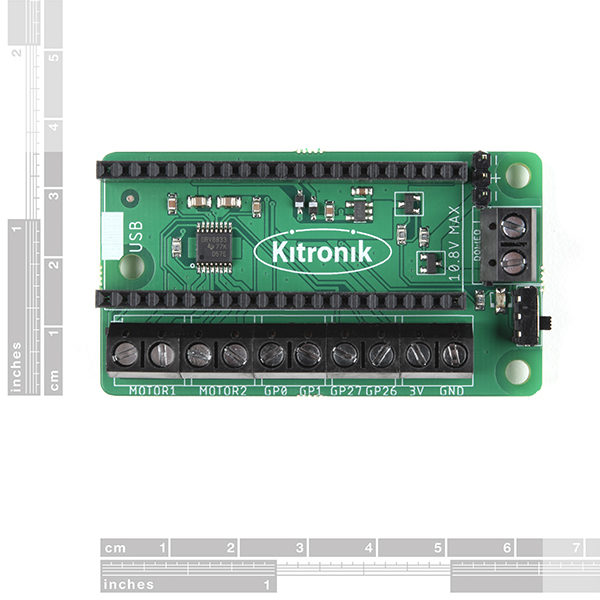

• 長: 63mm
• 寬: 35mm
• 高: 11.6mm
• PCB 厚度: 1.6mm
• 螺絲孔徑 (Diameter): 3mm
• 這是一塊迷你但功能豐富的控制板，專為您的 Raspberry Pi Pico 機器人越野車項目而設計。
• 控制板可以同時驅動兩個電機，具有完全的正向、反向和停止控制。
• 它採用 DRV8833 電機驅動器 IC，具有內置短路、過流和熱保護功能
• 還具有一個開關控制器和電源狀態LED燈。
• 透過接線端子式連接為電路板供電
• 3V和GND引腳斷開可以給外部設備供電
• 可透過 MicroPython編輯器對其進行編碼 Thonny editor.

Documents

• Thonny Editor
• GitHub
