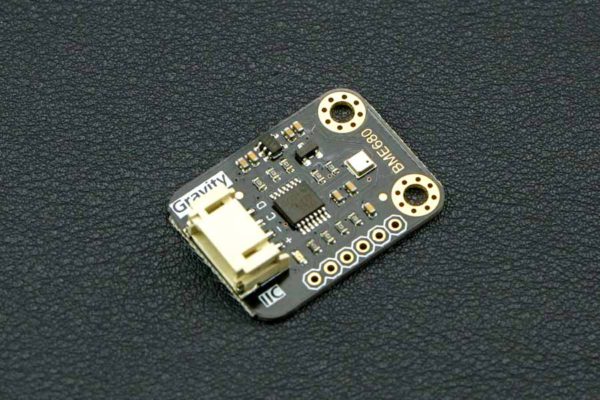

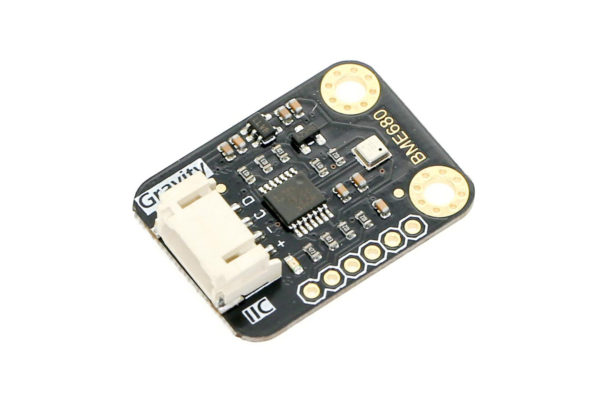

Gravity:I2C BME680 環境感測器模組 VOC、溫度、濕度、氣壓、空氣品質監測

BME680環境感測器是一款四合一MEMS環境感測器，可測量VOC（揮發性有機物）、溫度、濕度、氣壓這四個參數，非常適用於監測空氣品質。由於採用了MEMS技術，該感測器體積小、功耗低，因此也適用於低功耗場合，如可穿戴..等。

DFRobot Gravity BME680環境感測器採用Gravity I2C介面，隨插即用，連線簡單方便；板載電源穩壓晶片和電平信號轉換晶片，相容性好，可直接相容3.3V和5V系統；預留了SPI介面，方便做擴展。本產品集成度高，可同時檢測四個環境參數，是氣象站、智慧家居、物聯網、可穿戴等場景的理想選擇，使用本產品，可迅速搭建出一套空氣品質檢測儀，當今空氣污染越來越嚴重，有毒物質超標的傢俱屢屢出現，因此是時候為自己的健康把關了。

Arduino BME680連接示意圖



特徵

• MEMS型感測器，體積小，功耗低，可靠性高
• 寬電壓輸入，相容3.3V/5V控制器
• 高度集成的環境感測器：溫度、濕度、氣壓和VOC，四合一環境參數監測
• Gravity I2C介面，隨插即用，同時預留 XH2.54 SPI接口供擴展
• 模組尺寸小巧，方便安裝

應用

• 室內空氣品質監測
• 氣象站
• 智能家居
• 物聯網
• 可穿戴

規格

• 輸入電壓：3.3V-5.0V
• 工作電流：5mA（開啟VOC測量後，工作電流為25mA）
• 通信介面：Gravity I2C
• 預留介面：SPI
• 溫度測量範圍：-40℃~+85℃
• 溫度測量精度：±1.0℃(0~65℃)
• 濕度測量範圍：0-100%r.H.
• 濕度測量精度：±3%r.H.(20-80% r.H. 25℃)
• 氣壓測量範圍：300-1100hPa
• 氣壓測量精度：±0.6hPa(300-1100hPa 0~65℃)
• IAQ（室內空氣品質）範圍：0-500（值越大，空氣品質越差）（注意：IAQ演算法只能在FireBeetle ESP8266上運行）

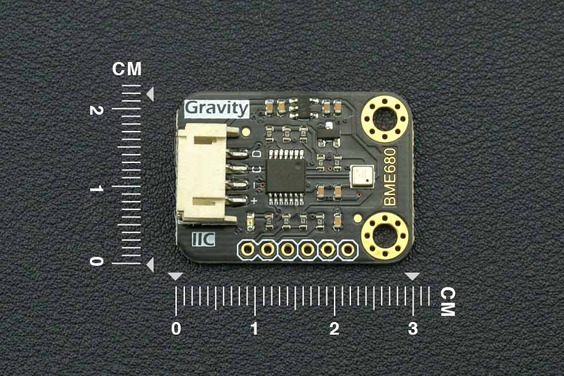

• 模組尺寸：30 × 22 (mm)

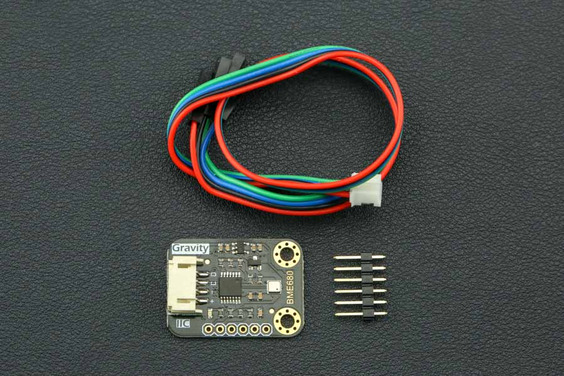

出貨清單

• BME680 環境傳感器模塊 x1
• XH2.54-6Pin排針 x1
• Gravity-4P I2C傳感器連接線 x1

Documents

• Product wiki
