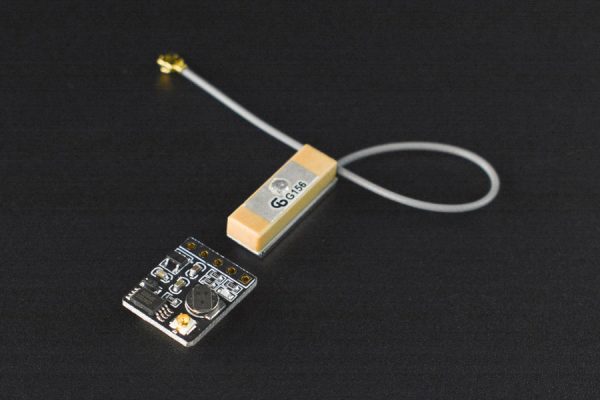

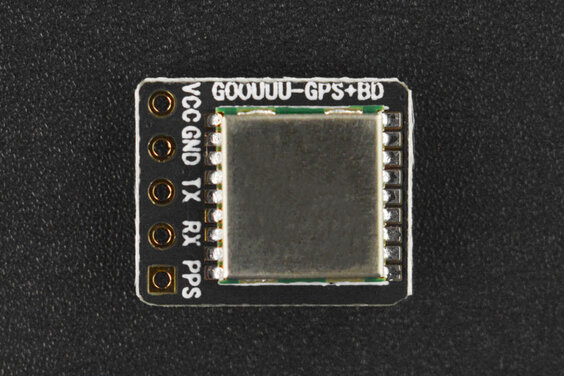

GPS+BDS北斗雙模衛星導航模組
GPS+BDS北斗雙模衛星導航模組是一款可以了解當前所在位置的小尺寸定位導航模組,基於一款六合一多模衛星導航定位芯片AT6558研發而成,支持多種衛星導航系統,包含32個跟踪通道,可以同時接收六個衛星導航系統的GNSS信號,包括中國的BDS(北斗衛星導航系統),美國的GPS,俄羅斯的GLONASS,歐盟的GALILEO,日本的QZSS 以及衛星增強系統SBAS(WAAS,EGNOS,GAGAN,MSAS),並且實現聯合定位、導航與授時。
該模組兼容性強,串口輸出模式可兼容各類配置了串口輸出的主板,arduino、樹莓派、STM32的各類主板均能使用;定位精度誤差實測為3m左右,和各類智能手機定位一致;功耗低至0.1W,搭配一個小電源就能長時間持續穩定工作。

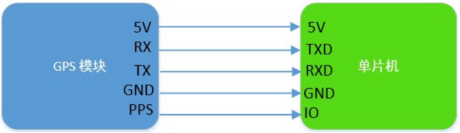

連線圖
小巧的體積能讓它嵌入到各類無人機,智能小車中,可適用於車載導航、手持定位、可穿戴設備等領域,還能直接替換Ublox MAX系列模塊。
規格
- 工作電壓:3.3-5V

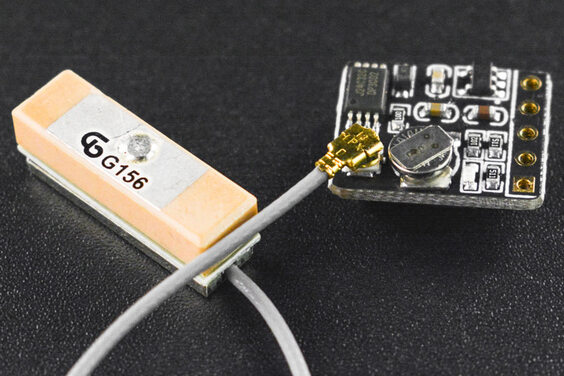

- 具備SMA 天線接口和IPEX 天線接口
- 板載E2PROM 可設置保存波特率等信息
- 板載XH414 充電電子,加速熱啟動搜星
- 支持A-GNSS
- 冷啟動捕獲靈敏度:-148dBm
- 跟踪靈敏度:-162dBm
- 定位精度:2.5 米(CEP50,開闊地)
- 首次定位時間:32 秒(也有可能是幾分鐘,要看具體環境而定)
- 低功耗:連續運行<25mA
- 內置天線檢測及天線短路保護功能

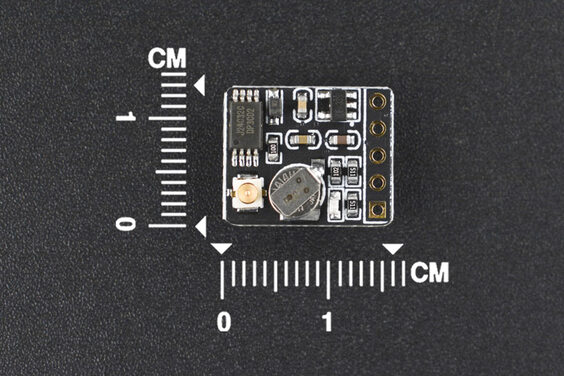

- 尺寸:13.1mm x 15.7mm

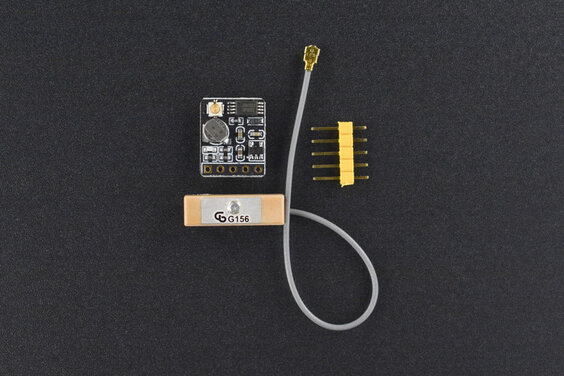

出貨清單
- GPS+BDS北斗雙模模塊 x1
- 連接線 x1
- 插針 x1
