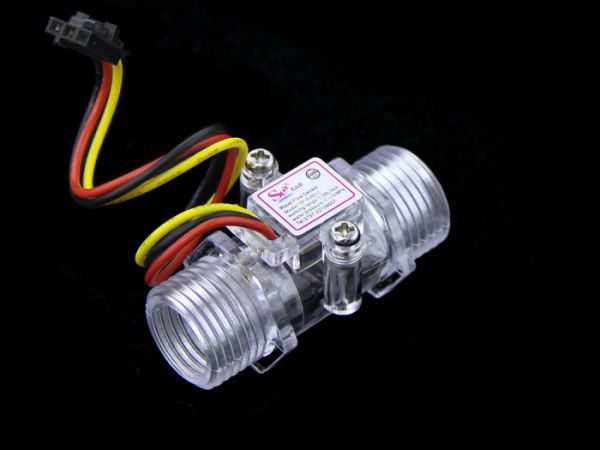

G1&2″ Water Flow Sensor 4分DN15霍爾水流量感測器 seeed

NT$340 未稅

G1&2″ Water Flow Sensor  DN15 4分霍爾水流量感測器

水流量傳感器主要由塑料閥體、水流轉子組件和霍爾傳感器組成。它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子組件時，磁性轉子轉動並且轉速隨著流量變化而變化，霍爾傳感器輸出相應脈衝信號，反饋給控制器，由控制器判斷水流量的大小，進行調控。

尚有庫存

貨號： 101990055(C5-3) 分類： , 標籤： , , , , , ,
  • 商品說明

商品說明

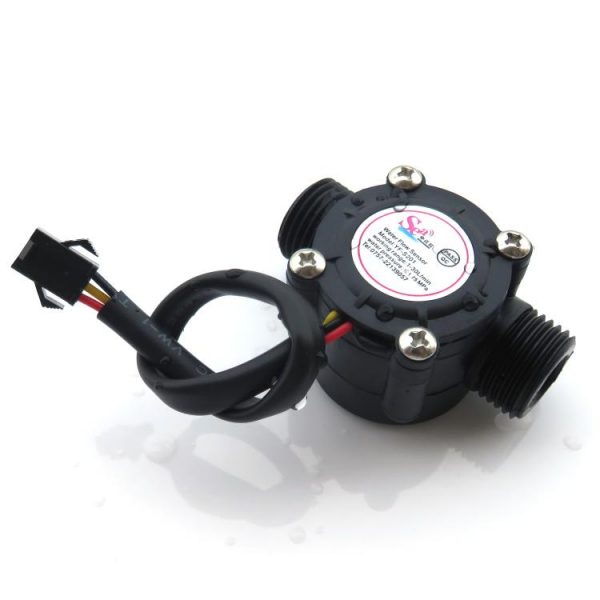

G1&2″ Water Flow Sensor  4分DN15 霍爾水流量感測器

水流量傳感器主要由塑料閥體、水流轉子組件和霍爾傳感器組成。它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子組件時，磁性轉子轉動並且轉速隨著流量變化而變化，霍爾傳感器輸出相應脈衝信號，反饋給控制器，由控制器判斷水流量的大小，進行調控。



特徵

  1. 本產品外觀輕巧靈便,體積小,便於安裝.
  2. 葉輪內部鑲有不銹鋼軸,永遠耐磨.
  3. 密封圈採用上,下受力的結構永不漏水.
  4. 霍爾元件採用德國進口,並且用灌封膠封裝, 防止進水,永不老化.
  5. 所有原材料均有符合ROHS檢測標準

使用注意事項:

  • 嚴禁劇烈衝擊以及化學物質的侵蝕。
  • 嚴禁拋擲或碰撞。
  • 安產品進出水方向安裝
  • 介質溫度不宜超過120度



規格

  • 微型。起動電壓：直流4.5V
  • 最大 工作電流：15mA（直流5V）
  • 工作電壓：DC 5V〜24V
  • 流量範圍：1〜30L / min
  • 負載容量：10mA（直流5V）
  • 工作溫度：80℃
  • 液體溫度：120℃
  • 工作濕度：35％〜90％RH
  • 水壓力：1.75MPa
  • 儲存溫度：-25〜+ 80℃
  • 存儲濕度：25％〜95％RH
  • 輸出波形圖：  方波

引出線方式

1 紅 IN 接正極

2 黃 OUT 信號輸出線

3 黑 GND 接負極

頻率：F=7.5*Q(L/Min)   誤差： ±2%    電壓： 3.5-24VDC,電流不能超過10mA，流完一升水輸出450個脈衝。

即頻率計算=常數7.5*單位流量（L/min）*時間（秒）

流量範圍：1-30L/min



Documents



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

Description

Water flow sensor consists of a plastic valve body, a water rotor, and a hall-effect sensor. When water flows through the rotor, rotor rolls. Its speed changes with different rate of flow. The hall-effect sensor outputs the corresponding pulse signal. This one is suitable to detect flow in water dispenser or coffee machine. We have a comprehensive line of water flow sensors in different diameters. Check them out to find the one that meets your need most.

Features

  • Compact, Easy to Install
  • High Sealing Performance
  • High Quality Hall Effect Sensor
  • RoHS Compliant



Specifications

  • Mini. Wokring Voltage: DC 4.5V
  • Max. Working Current: 15mA (DC 5V)
  • Working Voltage: DC 5V~24V
  • Flow Rate Range: 1~30L/min
  • Load Capacity: ≤10mA (DC 5V)
  • Operating Temperature: ≤80℃
  • Liquid Temperature: ≤120℃
  • Operating Humidity: 35%～90%RH
  • Water Pressure: ≤1.75MPa
  • Storage Temperature: -25～+ 80℃
  • Storage Humidity: 25%～95%RH
