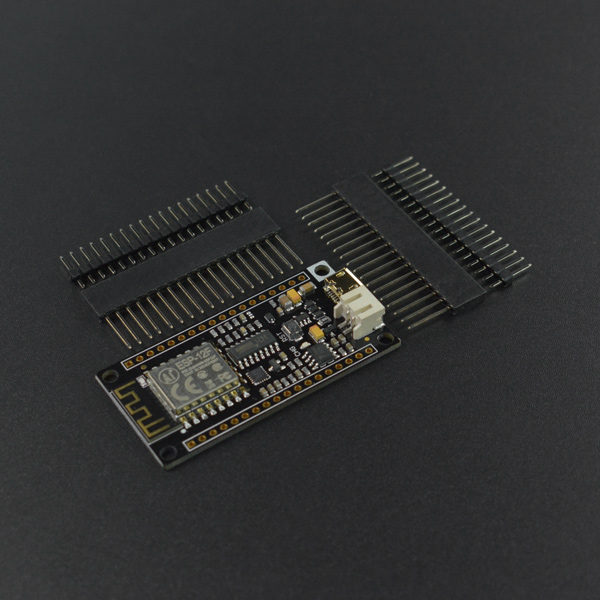

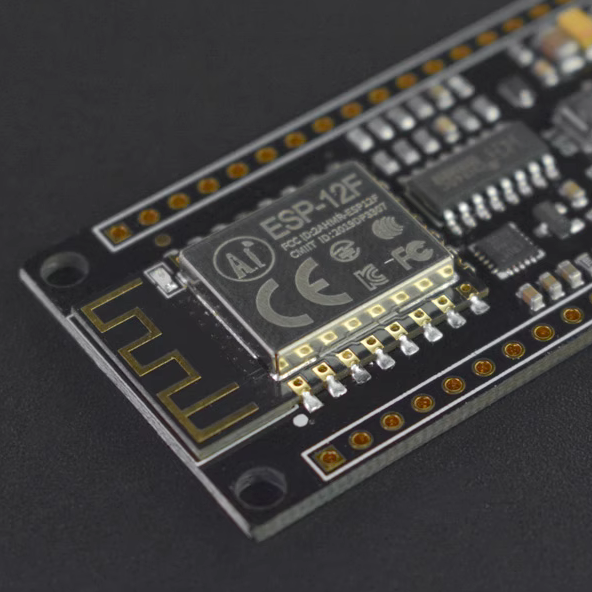

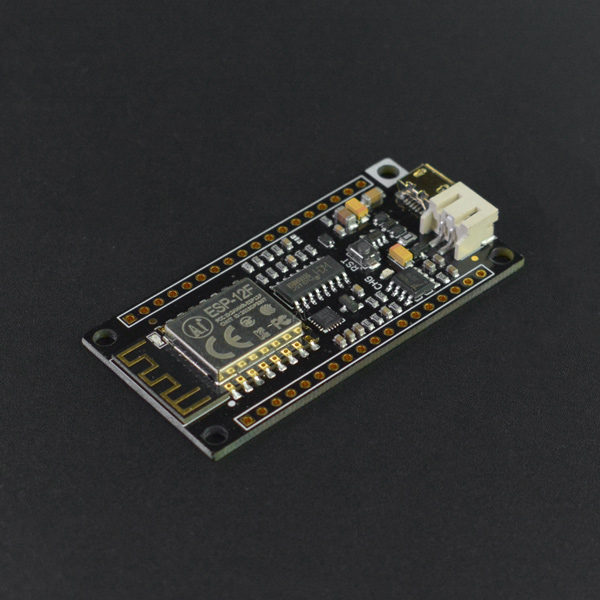

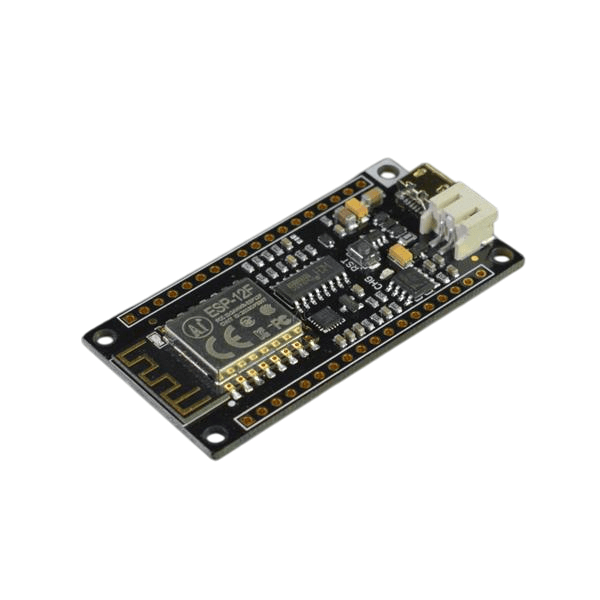

FireBeetle Board-ESP8266 WiFi 物聯網開發板

DFRobot FireBeetle螢火蟲系列是專為物聯網設計的低功耗開發元件，此款FireBeetle Board-ESP8266板載ESP8266 WiFi物聯網無線模組，它集成了TCP/IP網路協定棧，32位元低功耗MCU，10-bit精度ADC，並帶有HSPI、UART、PWM、I2C和I2S等豐富的硬體介面。

同時FireBeetle Board-ESP8266可以在低功耗連接模式下工作，如DTIM10模式下，維持WiFi連接，僅需要1.2mW功耗，且該產品配置了16MB的外置SPI快閃記憶體，可用於用戶程式和硬體的存儲。

在軟體編程方面，FireBeetle Board-ESP8266支持Linux下的RTOS SDK開發，支援開源的Arduino IDE編程，支援microPython解釋執行。





FireBeetle Board-ESP8266主板在硬體上做了特殊的處理，不用手動切換boot模式，實現一鍵下載，大大降低了使用難度，提高了主板的穩定性。



注意：在某些情況下ESP8266中若燒入Arduino範例代碼可能無法完美運作，若有一些錯誤狀況還是需要開發人員進行檢測跟修復。解決方法是使用 RTOS 或 MicroPython 等開發工具會更完美進行操作。

FireBeetle Board-ESP8266 WiFi 特徵

• FireBeetle系列相容
• 內置32-bit Tensilica L106 MCU
• 支援Arduino、RTOS、microPython編程
• 支援IEEE802.11 b/g/n標準WiFi (2.4 GHz~2.5 GHz)，不支援5 GHz WiFi
• 支援TCP/IP 協定棧
• 支援鋰電池充電（大充電電流500mA）
• 支援低功耗模式
• 支持Arduino一鍵下載
• 內置 10 bit 高精度 ADC

FireBeetle Board-ESP8266 WiFi 規格

• 工作電壓：3.3V
• 供電電壓：3.3~5V (3.7V鋰電池& 5V USB供電)
• 控制器芯片：Tensilica L106 (32-bit MCU)
• CPU時鐘頻率：80MHz（最高可達160MHz）
• SRAM：50KB
• 外置Flash：16MB
• 支持低功耗：46uA
• 工作電流平均值：80mA
• 支持最大放電電流：600mA（LDO-3.3V電源輸出）
• 支持最大充電電流：500mA
• 數字IO口：10個
• 模擬IO輸入：1個
• SPI接口：1個
• I2C接口：1個
• IR接口：1個
• I2S接口：1個
• 接口方式：2.54mm間距（排針/排母），默認不焊接
• 集成Wi-Fi MAC/ BB/RF/PA/LNA
• 無線標準：802.11 b/g/n
• 支持AT 遠程升級及雲端OTA 升級
• 支持STA/AP/STA+AP 工作模式
• 工作溫度：-40℃~+85℃

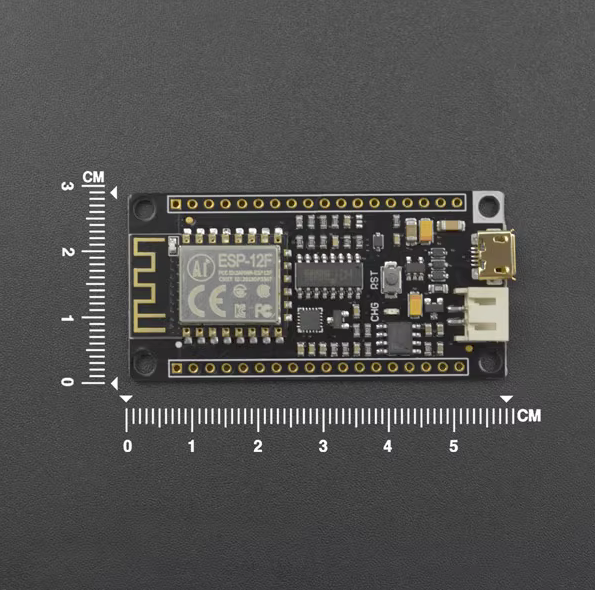

• 模塊尺寸：58 × 29(mm)
• 安裝孔位置：53 x 24(mm)
• 安裝孔尺寸：內徑3.1mm
• 重量：24g
