ESP32-S3 智能擴展板 V1.7 | 整合 I2S 音訊功放與 TFT 顯示器開發底板 N16R8 適用

商品說明

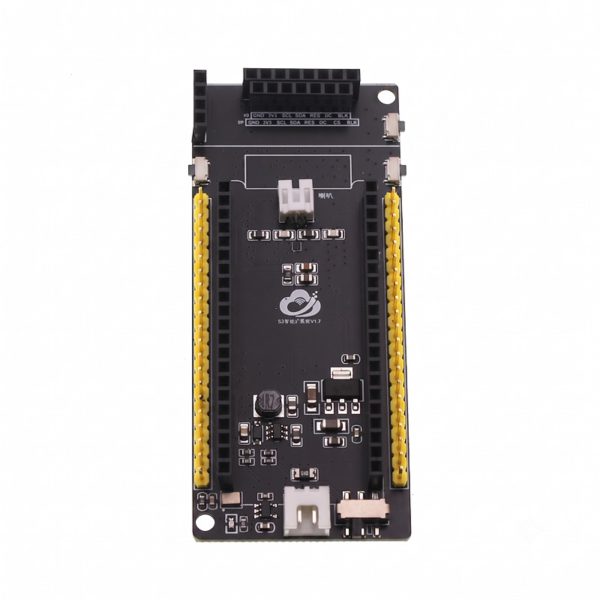

外觀與實體規格：

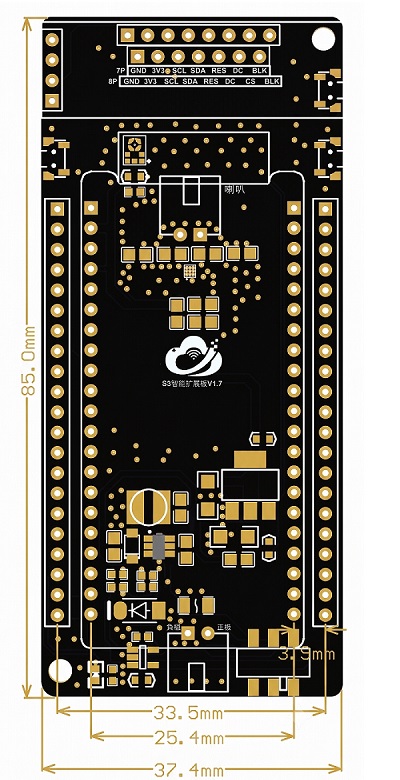

• 外觀尺寸： 長 85.0 mm × 寬 37.4 mm。
• 核心板插槽： 雙排 21-pin 排母座，專供 ESP32-S3 核心板直插使用（排母內側間距為 25.4 mm，外側間距為 33.5 mm）。

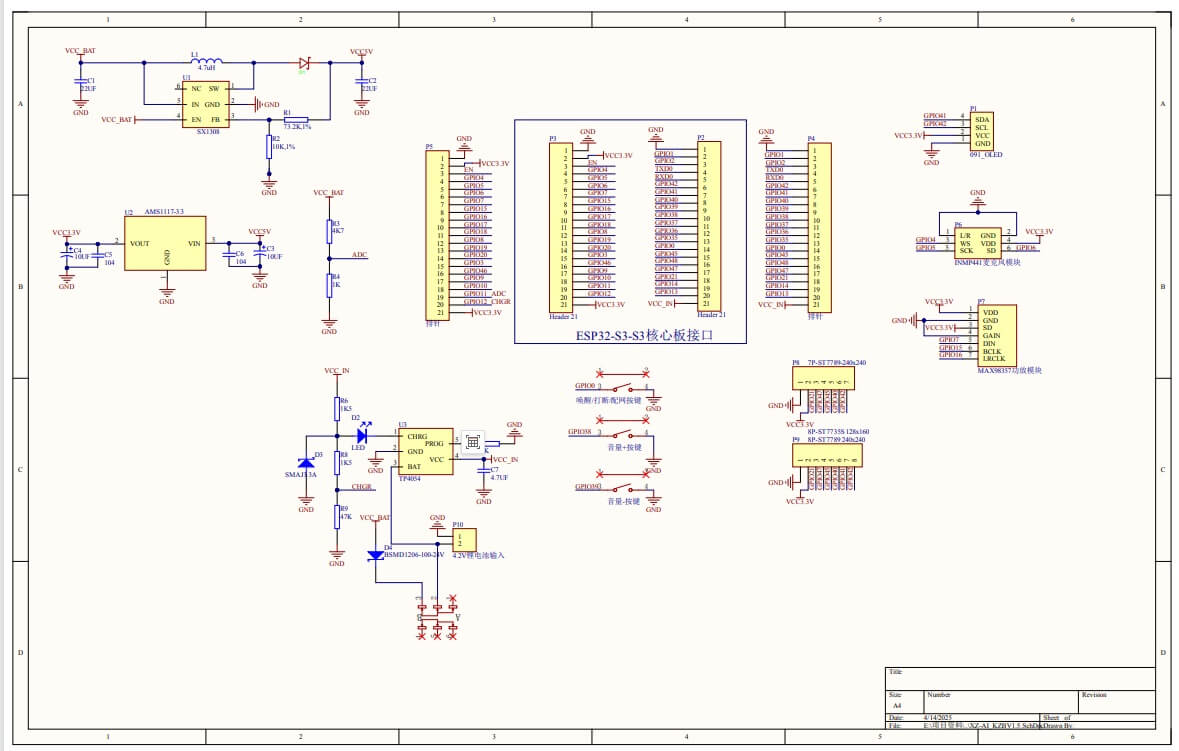

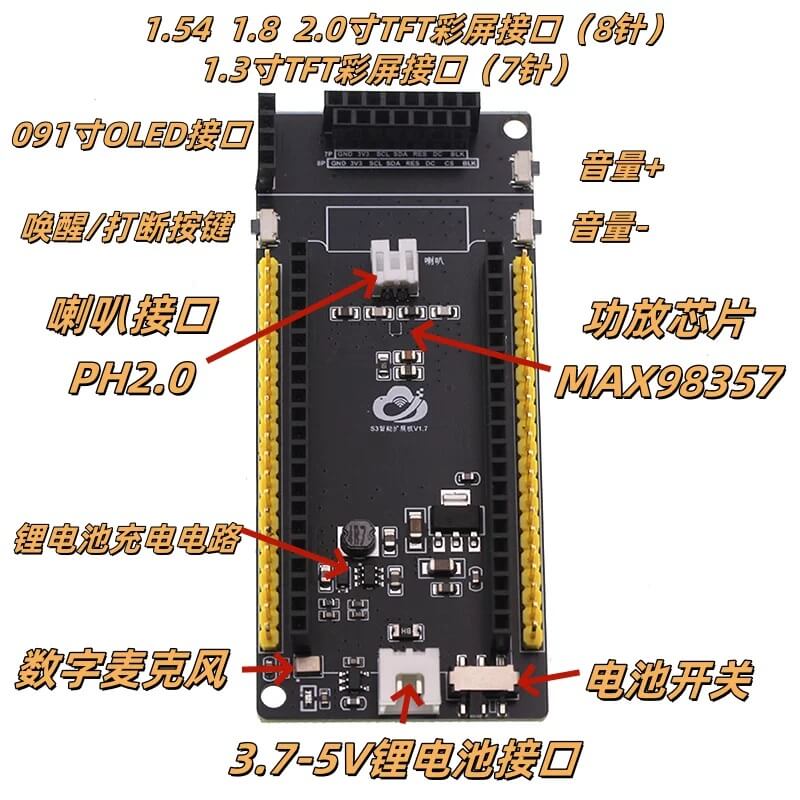

核心功能模組介紹：

• 1. 顯示螢幕介面 (支援多種常見規格)
  頂部設有專用排母，支援市面上常見的小尺寸顯示模組：
  • 0.91 吋 OLED 螢幕介面： 4-pin (GND, 3.3V, SCL, SDA)，使用 I2C 通訊 (對應 GPIO41, GPIO42)。
  • 1.3 吋 TFT 彩色螢幕介面： 7-pin，無 CS 腳位 (GND, 3V3, SCL, SDA, RES, DC, BLK)，支援 ST7789 控制晶片 (240×240)。
  • 1.54 / 1.8 / 2.0 吋 TFT 彩色螢幕介面： 8-pin，含 CS 腳位 (GND, 3V3, SCL, SDA, RES, DC, CS, BLK)，支援 ST7735S (128×160) 或 ST7789 (240×240) 控制晶片。
• 2. 專業音訊系統 (Audio System)
  • 音訊輸出 (功放)： 內建 MAX98357 I2S 數位音訊功放晶片。配備標準 PH2.0 喇叭介面，可直接連接外部揚聲器播放音訊。
  • 音訊輸入 (麥克風)： 內建 INMP441 數位全向麥克風 (I2S 介面)，支援高收音品質，適用於語音辨識、喚醒等功能。
• 3. 電源與電池管理 (Power Management)
  專為可攜式應用設計，具備完整的電源迴路：
  • 電池介面： 支援 3.7V – 5V 鋰電池輸入。
  • 實體開關： 板載撥動式電池電源開關，可直接切斷/開啟系統電源。
  • 充電管理： 內建 TP4054 鋰電池充電晶片，具備獨立的鋰電池充電迴路與充電指示燈 (LED)，支援透過核心板的 USB 邊充邊用。
  • 穩壓與升壓系統： 內建 SX1308 升壓晶片 (將電池電壓升壓至 5V) 與 AMS1117-3.3 降壓晶片 (將 5V 轉換為 3.3V)，確保系統邏輯與周邊模組電壓穩定。
• 4. 人機互動按鍵 (User Inputs)
  板載 3 顆實體微動開關，便於操作與控制：
  • 喚醒/打斷按鍵： 預設連接至 GPIO0。
  • 音量 + (Volume +)： 預設連接至 GPIO38。
  • 音量 – (Volume -)： 預設連接至 GPIO39。
