Analog/Digital MUX Breakout-CD74HC4067 數位/類比轉換板 16通道 Sparkfun原廠

商品說明

Analog/Digital MUX Breakout-CD74HC4067 數位/類比轉換板 16通道

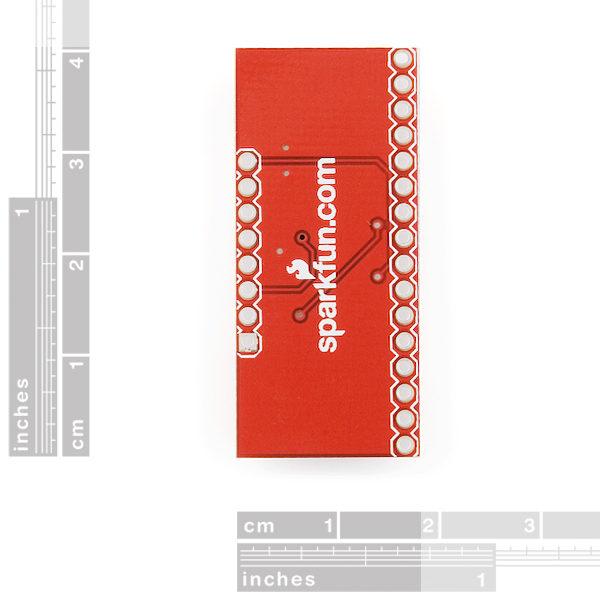

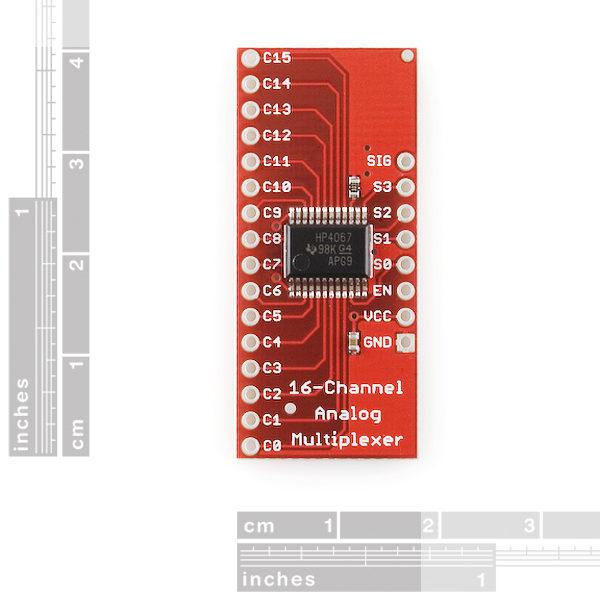

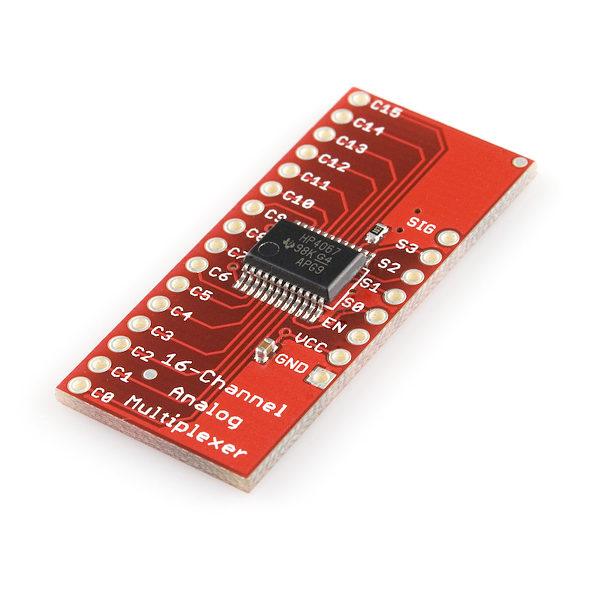

這是非常方便的 16 通道模擬/數字多路復用器/多路分解器 CD74HC4067 的分線板。該芯片就像一個旋轉開關 – 它在內部將公共引腳（原理圖中的 COM，板上的 SIG）路由到 16 個通道引腳之一 (CHANxx)。它適用於數字和模擬信號（電壓不能高於 VCC），並且可以在任一方向連接。要控制它，請將 4 個數字輸出連接到芯片的地址選擇引腳 (S0-S3)，並將所需通道的二進制地址發送給它（詳細信息請參見數據表）。這允許您僅使用 5 個引腳將多達 16 個傳感器連接到您的系統！

由於復用器/解復用器也適用於數字信號，因此您可以使用它來將 TTL 級串行數據傳輸到多個設備或從多個設備傳輸。例如，您可以使用它將 16 個設備的 TX 引腳連接到微控制器上的一個 RX 引腳。然後，您可以選擇這 16 台設備中的任何一台進行收聽。如果您想要雙向通信，您可以添加第二塊板，將微控制器的 TX 線路由到 16 個設備的 RX 線。通過使用多個板，您可以為 I2C、SPI 等創建類似的安排。

內部開關是雙向的，支持接地和 VCC 之間的電壓，具有低“導通”電阻和低“關斷”洩漏，並為防止串擾，執行“先斷後合”開關。該板還斷開了芯片的“啟用”引腳，當它被驅動為高電平時，將完全斷開公共引腳（所有開關“關閉”）。



規格

• 2V to 6V operation
• “On” resistance: 70 Ohms @ 4.5V
• 6ns break-before-make @ 4.5V
• Wide operating temperature range: -55C to 125C



Documents

• Schematic
• Eagle Files
• Datasheet
• GitHub
