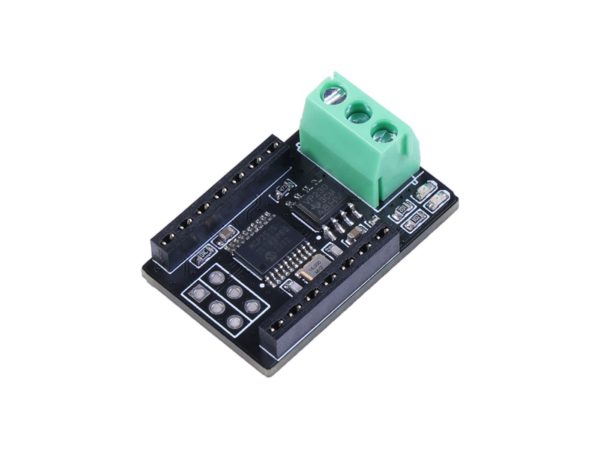

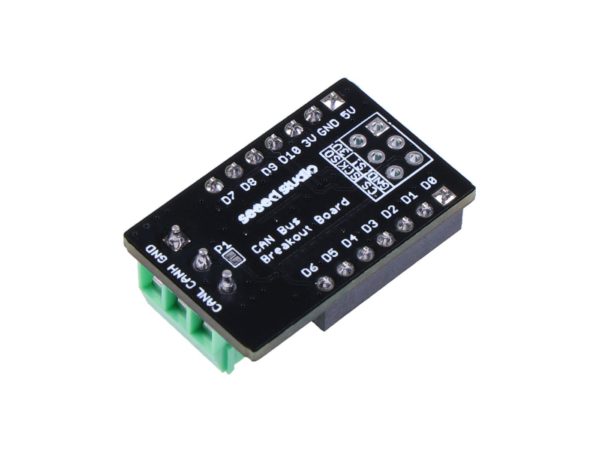

Seeed XIAO CAN Bus Breakout Board 專用 擴展板 (MCP2515 + SN65HVD230)

商品說明

由於不支援 Arduino，因此該擴充板目前與 XIAO nRF54L15 系列不直接相容。

但是，硬體介面完全相容，開發人員可以根據需要手動調整軟體。

Seeed Studio 的官方軟體支援正在開發中——敬請期待最新消息！

• 與 XIAO 無縫相容：專為與 Seeed Studio Xiao 開發板無縫配合而設計。
• 高效率通訊：板載MCP2515晶片可可靠地控制處理CAN總線通訊。整合的SN65HVD230晶片可確保精確的訊號轉換和CAN總線上的穩定通訊。
• 終端連接： CANH 和 CANL 線可透過 3 針端子方便地接入，因此可輕鬆連接到 CAN 總線。
• 緊湊設計：此擴充板採用緊湊型設計，使其適用於各種應用。

什麼是CAN總線？

CAN 代表控制器區域網，它用於使車輛內的微控制器和設備無需主機即可相互通信，從而實現控制和資料收集。

CAN總線的工作原理是什麼？

每個節點都有一個ID，優先順序較高的節點可以優先「發送」訊息，而其他節點則「監聽」。這樣可以確保不會有兩個節點同時通訊。 CAN總線最大的優勢在於能夠直接連接各個元件，而無需考慮訊號路由。

透過 Seeed Studio CAN 總線擴充板，您可以充分利用 Seeed Studio Xiao 開發板及其豐富的生態系統，創建需要 CAN 總線通訊的專案。無論您是從事汽車應用、工業控制系統、機器人專案或物聯網裝置開發，這款擴充板都能為您提供可靠且緊湊的解決方案，將 CAN 總線功能整合到您的設計中。



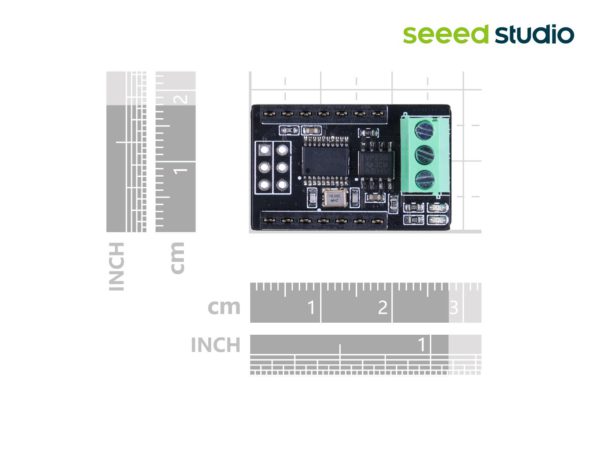

規格

特點	規格
相容性	Seeed Studio Xiao 開發板
通訊介面	CAN總線（控制器區域網路）
CAN收發器	SN65HVD230
CAN控制器	MCP2515
終端連接	用於 CANH 和 CANL 線的 3 針接線端子

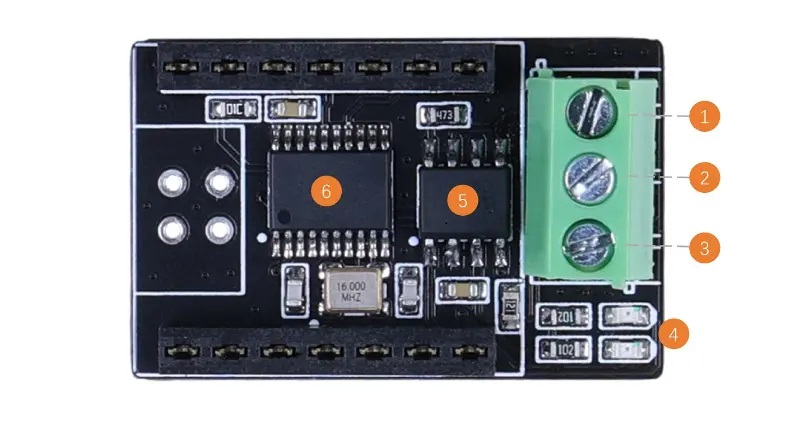

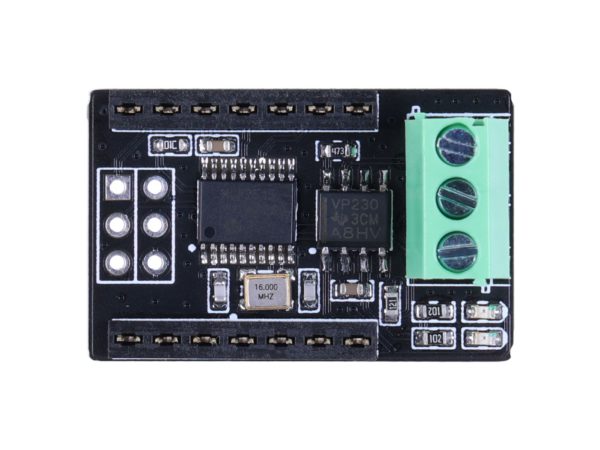

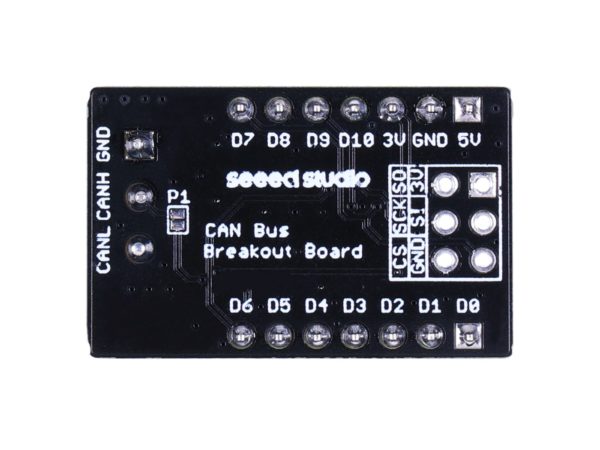

硬體概述

• GND
• CANH
• CANL
• RX/TX LED 指示燈
• SN65HVD230
• MCP2515



應用程式

• • • 汽車項目
    • 工業控制系統
    • 機器人技術
    • 物聯網應用



文件資料

• MCP2515 資料手冊
• SN65HVD230 資料手冊
• XIAO 參考設計
• 3D列印 外殼應用範例
