商品說明

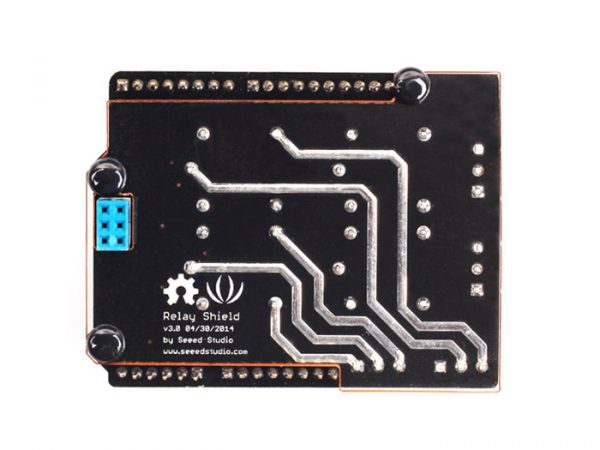

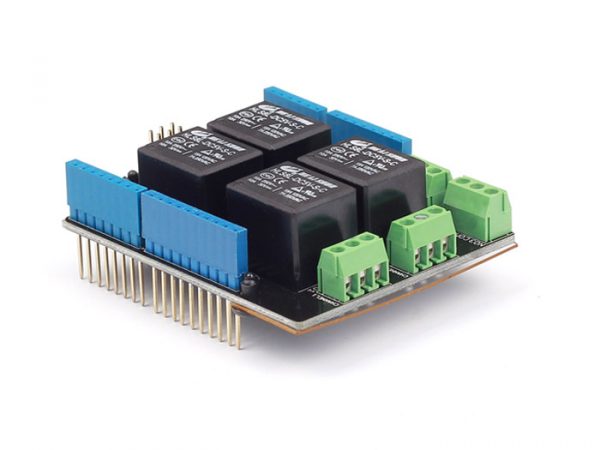

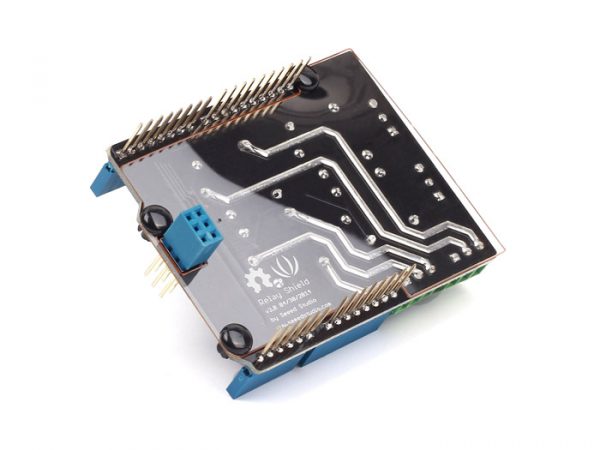

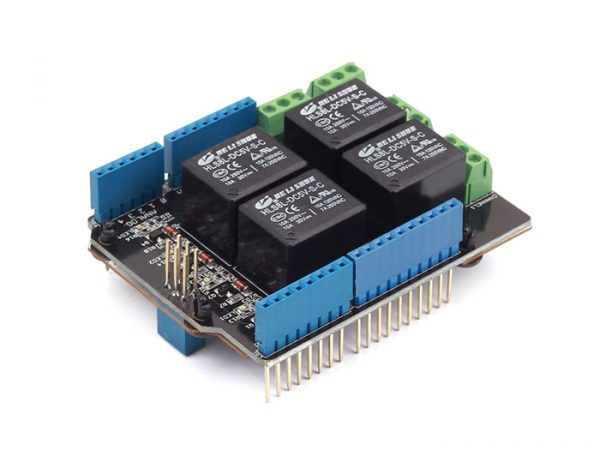

Relay Shield 繼電器擴充板 支援Arduino單機片

如果你發現Arduino的小電流限制了你的發揮，那麼Relay Shield將會幫到你。這款Relay Shield簡單易用，它允許你使用簡單的靜態繼電器來控制4路大功率設備（每路上至8Amps，35 Volts）。

每一路都配備有LED指示燈以指示繼電器的當前工作狀態。高性能端子的使用使得Relay Shield的使用更加安全和可靠。對於大功率的Arduino項目或者機器人應用，這款Realy Shield將是理想的選擇。

產品特點

• 兼容標準Arduino UNO/Arduino Mega/Arduino Duemilanove/ Arduino Leonardo/Seeeduino Lite/ Seeeduino/Seeeduino Mega;
• 標準化的外形設計

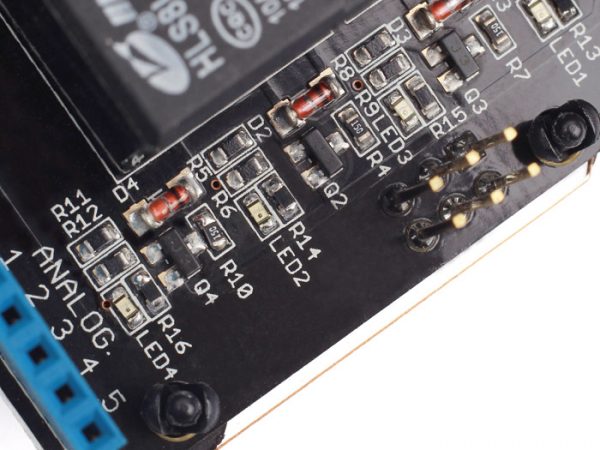

• 每一路都配備LED指示燈
• 採用高質量的Relay模塊
• 提供NO/NC接口，方便具體項目應用

規格參數

注意事項

使用時，請確保工作電壓不超過35V DC

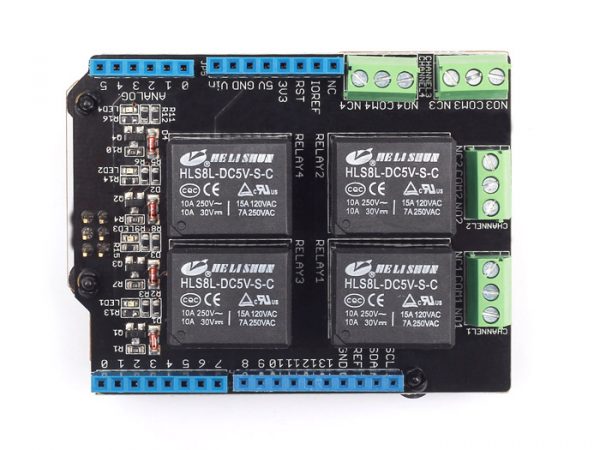

接口功能

J1 接口：

COM1 – 公共端口；

NC1 – 常閉端口。當Relay1 的控制管腳（D7）被置低時，NC1會和COM1連接。當該控制管腳被置高時，NC1會和COM1斷開連接；

NO1- 常開端口. 當Relay1 的控制管腳（D7）被置高時，NO1會和COM1連接。當Relay1 pin為低時，NO1會和COM1斷開連接；

J2-4和J1很類似，唯一區別是它的控制口是RELAY2-RELAY4.（D6/D5/D4）

4個數字管腳控制4路Relay。RELAY1-RELAY4管腳能直接和Arduino的7-4 pin 進行連接，所以使用Arduino能容易控制4路Relay。

用法

Relay有一些特殊的應用。例如：用低電壓來控制高電壓；遠程控制；反監聽報警；自動的溫度提醒；培養器等等。應用的原理如下圖所示：

下面我們將演示使用Relay Shield來控制一個直流電機（DC Motor）。

1. 將Relay Shield插到Arduino上。然後將Arduino用USB線不電腦進行連接。

2. 將直流電機按下如所示不Relay Shield進行連接。使用Relay3來控制電機。

注意：我們使用了一個鋰電池作為直流電機的外部供電。你也可以選擇其他的電源（當你在使用大電流設備的時候，使用電源適配器來供電是必丌可少的）。

3. 重啟Arduino IDE。將下面的代碼拷貝於其中。

當Digital5置為高時，NO3會和COM3連通，這時Relay3的指示燈會亮起，而直流電機也會開始工作。

當Digital5置為低時，NC3會和COM3連通，這時Relay3的指示燈會熄滅，而直流電機也會停止工作。
