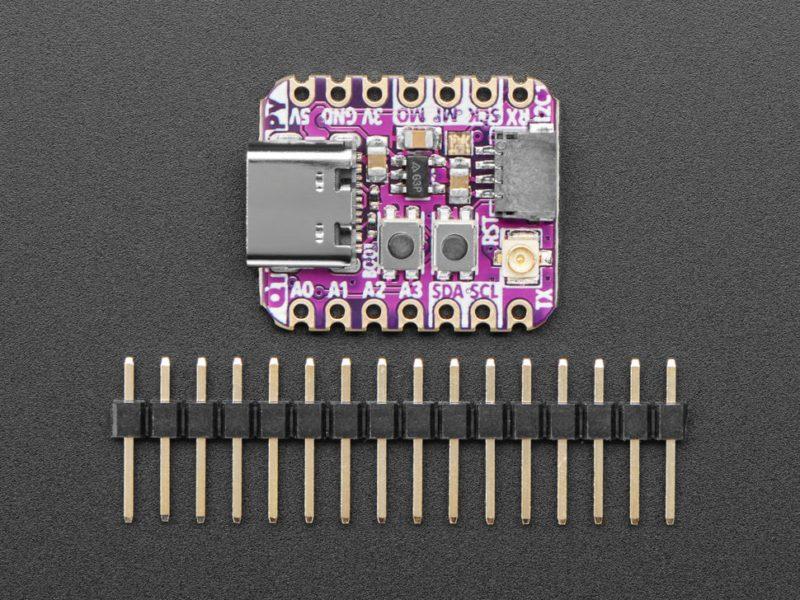

QT Py ESP32-S2 WiFi Dev Board with uFL Antenna Port Adafruit美國製

商品說明

QT Py ESP32-S2 WiFi Dev Board 產品描述

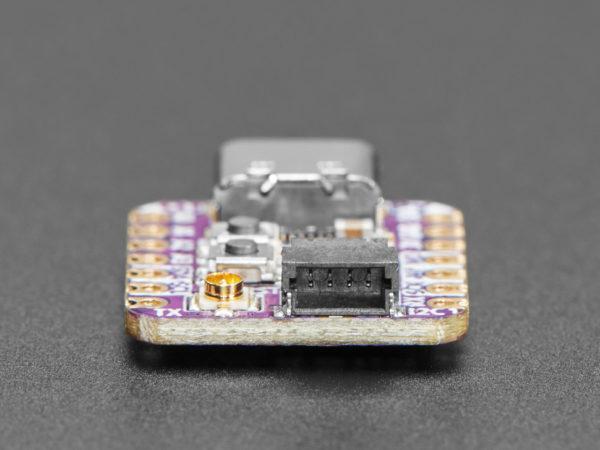

ESP32-S2 WiFi Dev Board 微控制器，配備我們最喜歡的STEMMA QT連接器、可連結的 I2C 端口，可為您的IoT 專案提供大量閃存和 RAM 內。這款小型開發板配備了我們最喜歡的 lil 晶片之一 ESP32-S2 和 uFL 天線接口，因此您可以連接任何 WiFi 天線以獲得更大的覆蓋範圍！

注意：此板不附帶板載天線，您需要 uFL 連接天線，例如 2.4GHz 迷你WiFi 天線或 uFL 轉 RP-SMA 適配器。

ESP32-S2 是一款高度整合、低功耗、2.4 GHz Wi-Fi 系統單晶片 (SoC) 開發板，具有內建本機 USB 以及一些其他有趣的新技術，例如飛行時間距離測量。憑藉其最先進的功率和射頻性能，該 SoC 是與物聯網 (IoT)、可穿戴電子產品和智慧家庭相關的各種應用場景的最佳選擇。

請注意，QT Py ESP32-S2 是單核心 240 MHz 晶片，因此它不會像雙核心 ESP32 那樣快。此外不支援藍牙。但是ESP32-S2 的原生 USB 解鎖了許多高級介面功能！ QT Py使用的這個 ESP32-S2 迷你模組配有 4 MB 快閃記憶體和 2 MB PSRAM，因此您可以緩衝解析大量 的JSON 檔案！

各種感測器透過即插即用的可連結設計：適用於 I2C 匯流排的 SparkFun Qwiic 相容於 STEMMA QT 連接器，因此您不需要焊接只需插入相容電纜並將其連接到您選擇的 MCU，您就可以加載一些軟體做測量。 Seeed Grove I2C 板也可與此轉接器電纜搭配使用。

引腳排列和形狀與 Seeediao 相容，帶有齒形焊盤，因此您可以將其平坦地焊接到 PCB 上。除了QT 連接器之外，我們還添加了一個RGB NeoPixel（具有可控電源引腳，可實現超低功耗）、一個重置按鈕（非常適合重新啟動程式或進入引導程式）以及GPIO 0 上的按鈕用於進入 ROM 引導程式或用於使用者輸入。

產品特點

• Same size, form-factor, and pin-out as Seeed Xiao

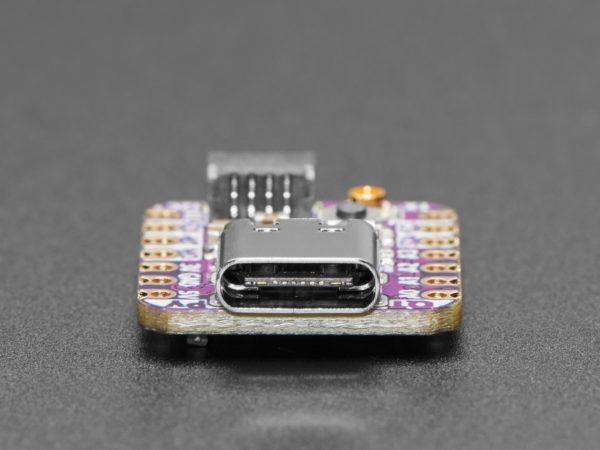

• USB Type C connector
• ESP32-S2 240MHz Tensilica processor – the next generation of ESP32, now with native USB so it can act like a keyboard/mouse, MIDI device, disk drive, etc!
• 4 MB Flash & 2 MB PSRAM
• Native USB supported by every OS – can be used in Arduino or CircuitPython as USB serial console, MIDI, Keyboard/Mouse HID, even a little disk drive for storing Python scripts.
• Can be used with Arduino IDE or CircuitPython
• Built-in RGB NeoPixel LED with power control to reduce quiescent power in deep sleep
• Battery input pads on underside with diode protection for external battery packs up to 6V input
• 13 GPIO pins:
  • 11 on breakout pads, 2 more on QT connector
  • 10 x 12-bit analog inputs (SPI high speed pads do not have analog inputs)
  • 8-bit analog output DAC
  • PWM outputs on any pin
  • Two I2C ports, one on the breakout pads, and another with STEMMA QT plug-n-play connector
  • Hardware UART
  • Hardware SPI on the high speed SPI peripheral puns
  • Hardware I2S on any pins
  • 5 x Capacitive Touch with no additional components required
• 3.3V regulator with 600mA peak output
• Reset switch for starting your project code over, boot 0 button for entering bootloader mode
• Really really small
• Light sleep at 4mA, deep sleep at ~70uA
• Product Dimensions: 21.8mm x 17.9mm x 5.7mm
• Product Weight: 2.1g / 0.1oz

技術教學

Adafruit QT Py ESP32-S2 and QT Py ESP32-S2 with uFL Antenna
