Adafruit 美國製 Breakout for Raspberry Pi 5 DSI/RP2350 HSTX 擴展板

商品說明

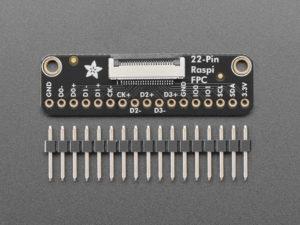

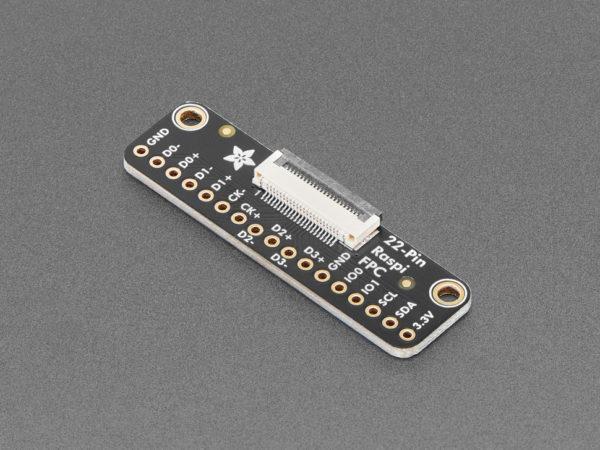

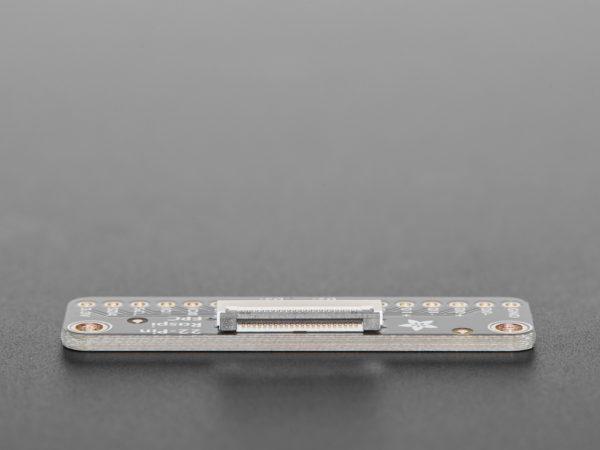

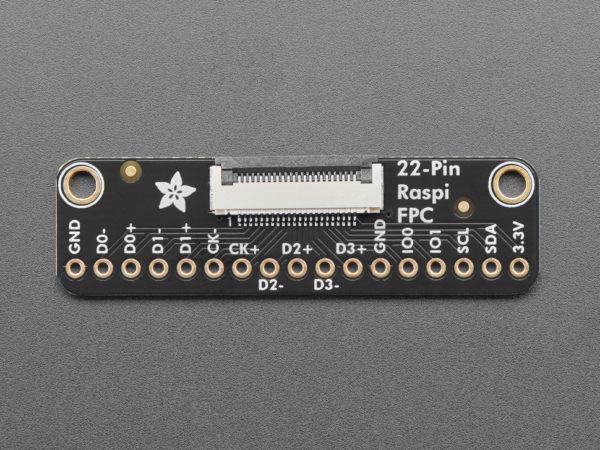

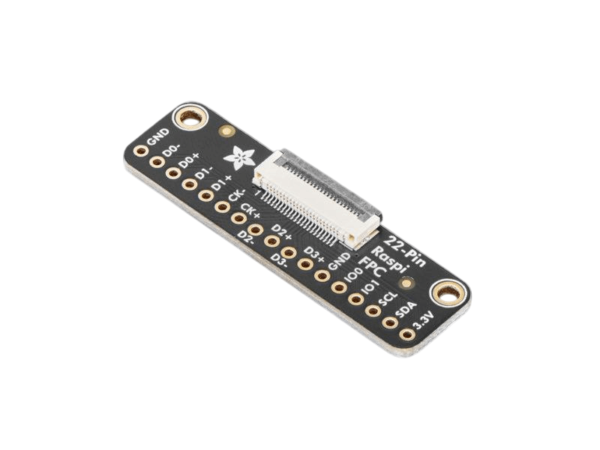

這款小型轉接板 (Breakout Board) 專為 Raspberry Pi 5 或具備 HSTX 接口的 RP2350 開發板所設計。這些裝置通常透過 FPC 連接器與差分訊號對 (Differential Pairs) 來進行高速數據傳輸（例如視訊訊號）。

如果您需要自定義連接方式或測試相容性，這款模組將是您的最佳幫手！

您可以透過 22-Pin、0.5mm 間距的 FPC 排線連接主板，輕鬆引出高速訊號腳位：

• Raspberry Pi 5：可存取 4 個差分數據通道 (Data Lanes)。
• RP2350 (HSTX)：可存取 3 個差分數據通道。
• 同時引出差分時鐘訊號 (Differential Clock)、3.3V 電源輸出、I2C 介面以及兩組 GPIO。

注意： 雖然我們在 PCB 設計上保留了大面積的接地層 (Ground Plane) 以確保訊號完整性，但請留意，對於此類高速訊號，若使用手工焊接引線或透過麵包板/洞洞板連接，仍可能會有訊號衰減或干擾的風險。

產品尺寸：44.8mm x 12.7mm x 3.7mm
