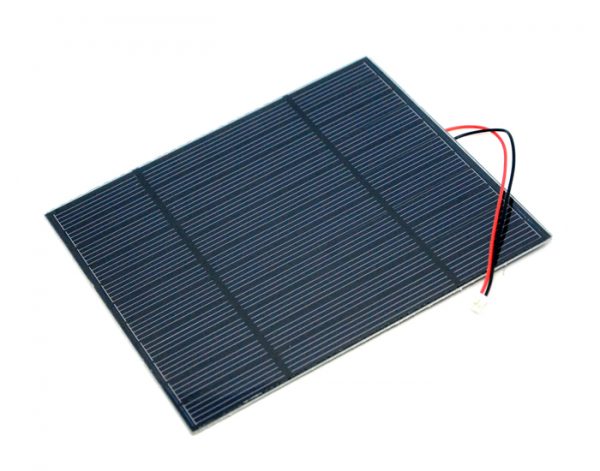

3W 5.5V 單晶矽太陽能電池板 138×160 mm2

商品說明

本款太陽能充電板是由單晶矽所製成，因此它能達到17%的能源轉化效能。太陽能板具備環氧樹脂表面塗層與堅固的背面封裝構造，使得本產品耐用適合戶外的使用環境。

產品本身具備一個 2.0mm JST 連接頭。您可以透過本產品與大多數能夠使用太陽能供電的 MCU單片板或嵌入式系統配合使用。我們提供一系列完整的太陽能充電解決方案，讓您的設備可以在室外無固定電源供應的情況下，提供一個完善的太陽能電池供電系統，讓您的設備不再受制於環境限制。

使用環境與設備要求

典型開放環形電路電壓約略高於 5V 的峰值電壓, 峰值電壓最高取決於光的強度，在晴朗萬里無雲的夏日午後，峰值電壓可以達到 10V。

為防止高電壓對 MCU 板或嵌入系統的損壞，需要透過穩壓板進行保護。可以選擇賣場中的 Lipo Rider 或 LiPo Rider Pro 穩壓板配合使用。5V 穩壓板，可充電 3.7V 鋰電池，並透過USB或太陽能充電輸出 5V至裝置上。形成絕佳的太陽能電源解決方案。

產品相關資料

產品尺寸: 160x138x2.5(±0.2) mm
典型電壓: 5.5V
典型電流: 540mA
開路電壓: 8.2V
最大工作電壓: 6.4V

Introduction

This is a custom solar panel, which mates directly with many of our development boards and has a high efficiency at 16%. Unit has a clear epoxy coating with hard-board backing. Robust sealing for out door applications!

Specification

• PCB size : 138*160*1.5 mm
• Monolithic : 10.93*156 mm
• Efficiency : 16%
• Voltage:5.5V;
• Current:540mA
• Power:3W
• Connector: 2.0mm JST
• Type:156 Two line;
• PCB Material : all Glass fiber
• PCB requirements : positive
• Quality requirements :
  • flatness less than 0.1mm
  • clean, does not allow to have the scratch
  • take off paint the phenomenon, such as a hole does not allow to have the deviation

• Note : tolerance Positive and negative 0.1mm
• Name: PET laminated (138*160)
• Arrangement:1*11(series)NO spacing posted artical black

Dimentions
