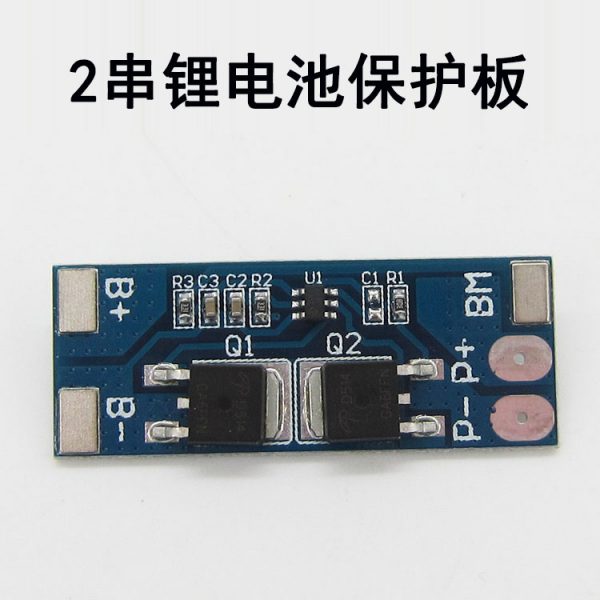

2串 7.4V 聚合物鋰電池組保護板 大電流2串保護板

商品說明

2串 7.4V 聚合物鋰電池組保護板 大電流2串保護板

型號：HX-2S-D01            過充電壓範圍：4.25-4.35v±0.05v
尺寸： 41*16*3.5mm      過放電壓範圍： 2.5-3.0v±0.05v

上限工作電流：8A         工作溫度：-40—+50℃
上限瞬間電流：10A       存儲條件：-40– +80℃

靜態電流：小於10uA          有效壽命：大於50000小時
內阻：小於300mΩ              短路保護：可保護，需充電恢復

充電電壓：8.4V-9V

PS:本保護板不能用於磷酸鐵鋰電池 ，疝氣燈，手電鑽電池組，電魚機電池組，電動自行車電池組，兒童車電池，775(4A)以上電機，1W魚眼LED燈

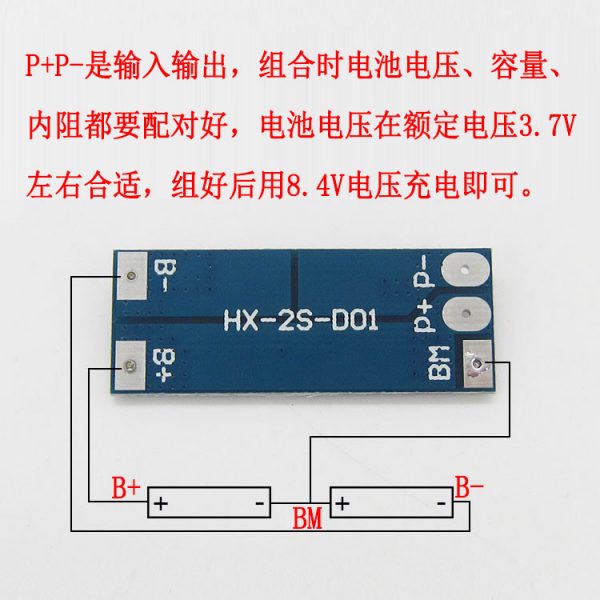

焊接點說明：

      · B+    接電池正極

• B－  接電池負極

• MB  接電池1與電池2之前的連接點

• P+    接充/放電端正極（充電端/放電端共用）

• P-     接充/放電端負極（充電端/放電端共用）

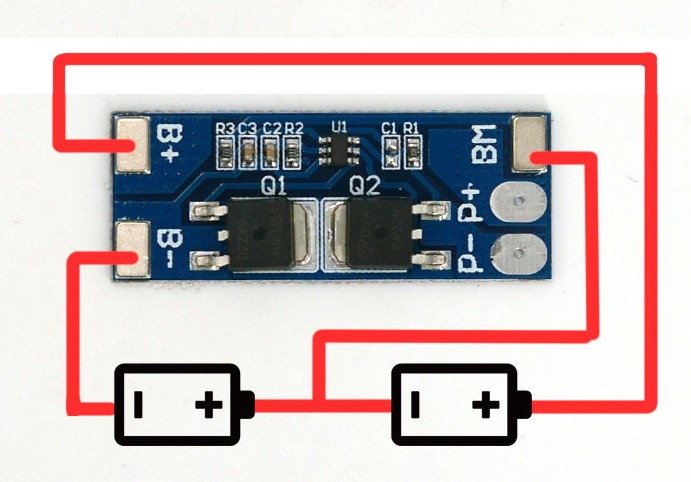

請看以下圖示 ：
