-30%

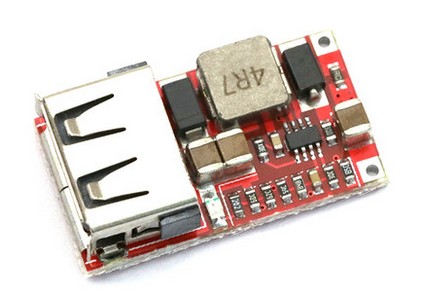

DC-DC 降壓電源模組 6-24V / 12V轉5V3A 車載USB手機充電器

NT$95 NT$67 未稅

模組採用同步整流,電路轉換效率非常高,在6.5V轉5V 0.7A的時候效率高達97.5% ,12V轉5V 1A 的時候也達到了94%

尚有庫存

  • 商品說明

商品說明

DC-DC降壓電源模組 6-24V 12V轉5V3A 車載USB手機充電器

DC-DC 降壓電源模組  輸出電流最大3A,長時間運行2.1A,餘量充足。採用全新方案設計,電路設計不需要電解電容和鉭電容(電解電容壽命短,鉭電容有爆炸的危險)。

採用的現在高端電路上用的大尺寸固態陶瓷電容(MCC)3顆。

紋波非常低,12V 轉5V 3A 只有10毫伏左右,坊間很多紋波都達到了500毫伏或者更大,對設備會造成一種無形的傷害,嚴重會導致設備工作異常或損壞。

模組採用同步整流,電路轉換效率非常高,在6.5V轉5V 0.7A的時候效率高達97.5% ,12V轉5V 1A 的時候也達到了94%,不像其他有些效率只有60-70% 。

(效率測試去掉了輸入反接保護二極體和保險絲的壓降)。

採用扁銅線電感,大大提高轉換效率。降低發熱量。

DC-DC 降壓電源模組 6-24V / 12V轉5V3A

DC-DC 降壓電源模組

現在很多USB降壓模組 都沒有過壓保護功能,對USB 設備存在非常大的安全隱患,你想想如果降壓模組擊穿,12V 直接加在你的IPHONE上面,你的IPHONE 還能倖免嗎?

採用新的USB 識別電路,相容IPHONE、大多數安卓手機、IPAD。

 短頭優質無邊USB,使用壽命超長,非普通USB 介面所能比擬的。輸出電壓指示燈(紅色),超小體積,26.4(長)*15(寬)*7.4(高)毫米,全網最小。

輸入帶有反接保護二極體,輸入正負極接反也不會損壞,超低靜態電流,靜態電流0.85毫安培。連接在汽車電池上無需加開關,可以接在點煙器線上,或者ACC 電源線線上。

使用注意事項

模組性質:非隔離降壓模組(BUCK)同步整流

輸入電壓:DC 6-24V

輸出電壓:4.75V-5.25V可以在選擇3.3-6V之間選擇,即換電阻就可以

輸出電流:3A(滿載請注意散熱),實際測試輸入12V 輸出2A 以內不用特別處理散熱。

轉換效率:高達97.5%6.55V 0.7A(短接反接保護和保險絲後測試值)

開關頻率:500KHz

輸出紋波:10mV左右(12V5V3A)   20M帶寬

輸出指示:輸出電壓指示燈為紅色

工作溫度:工業級(-40℃ +85℃)(環境溫度越高,輸出功率越小)

滿載溫升:30℃

靜態電流:0.85毫安培

負載調整率:±1%

電壓調整率:±0.5%

動態回應速度:5% 200uS

輸出短路保護:有,請勿長時間短路

輸入反接保護:有,輸入有反接保護二極體

接線方式:焊接

輸入方式:焊接

輸出方式:短頭無邊USB
