電壓轉電流模組 信號轉換調整器 0-15V轉4-20mA 變送器

商品說明

電壓轉電流模組 信號轉換調整器 產品介紹

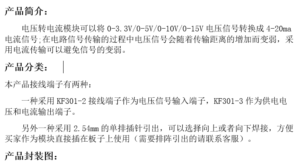

產品簡介

電壓轉電流模組可以將0-3.3V/0-5V/0-10V/0-15V電壓信號轉換成4-20ma電流信號；在電路信號傳輸的過程中電壓信號會隨著傳輸距離的增加而變弱，採電流傳輸可以避免信號的變弱。

產品分類

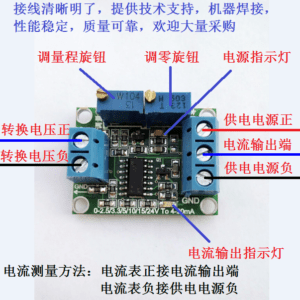

本產品接線端子有兩種：一種採用KF301-2接線端子作為電壓信號輸入端子，KF301-3作為供電電壓和電流輸出端子。另外一種採用2.54mm的單排插針引出，可以選擇向上或者向下焊接，方便買家作為模組直接插在板子上使用（需要排陣引出的請聯系客服）。

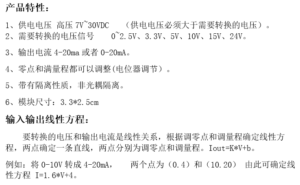

產品特性

• 供電電壓高壓7V30VDC(供電電壓必須大於需要轉換的電壓)。
• 需要轉換的電壓信號 02.5V、3.3V、5V、10V、15V、24V。
• 輸出電流4-20ma或者0-20mA。

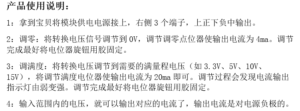

• 零點和滿量程都可以調整（電位器調節）。
• 帶有隔離性質，非光耦隔離。

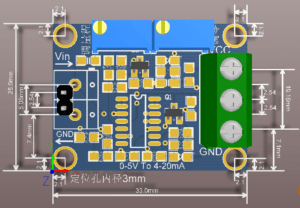

• 模組尺寸：3.3*2.5cm

輸入輸出線性方程：要轉換的電壓和輸出電流是線性關系，根據調零點和調量程確定線性方

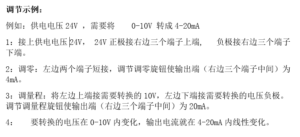

程，兩點確定一條直線，兩點分別為調零點和調量程。Iout=KV+b。例如：將0-10V轉成4-20mA,兩個點為(0.4)和(10.20)由此可確定線性方程I=1.6*V+4。
