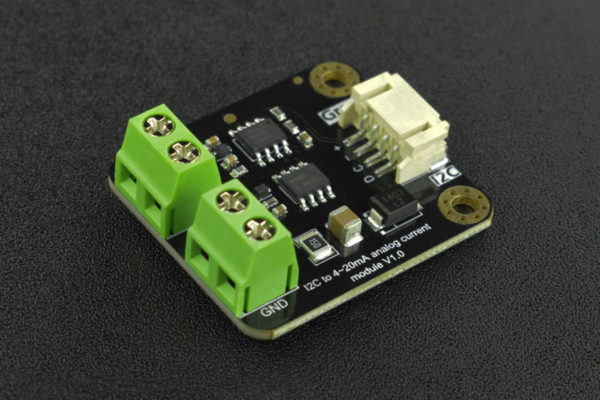

Gravity: I2C 4-20mA DAC Module 電流模組

這是一個I2C通訊4~20mA DAC 電流模組，可輸出0~25mA的電流信號，通過兩端校準，可得到更加準確的4-20mA電流信號。您可通過Arduino驅動市面上4-20mA的控制設備，如燈光、電機，變頻器， 閥門、水泵等。

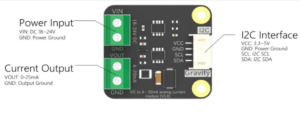

功能指示

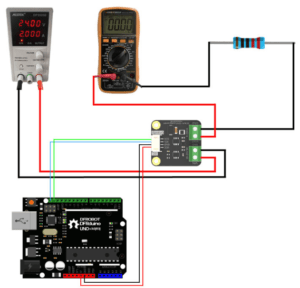

連接示意圖



特徵

• 0-25mA輸出，兩端校準可得到準確的4-20mA信號。
• Gravity介面，I2C通訊。
• 高精度：0.2%的線性誤差。
• 18V-24V供電。



應用

• 函數信號發生器。
• 燈光或者噴泉自動控制器。
• 小型設備的自動化快速改造。
• 機電設備自動調試器。
• 小型測試設備的改造。



規格

• 晶片型號：GP8302
• 輸入信號範圍：12Bit，0x000-0xFFF(0-25mA)
• 輸入I2C信號高電平： 2.7V-5V
• 電源電壓：18V-24V （建議電壓24V）
• 精度：未校準前0.5%，校準後0.2%
• 功耗：<5mA
• 啟動時間：<2ms
• 工作溫度：-40°C to 125°C
• 負載電阻：18V供電最大450Ω負載能力，24V供電最大750Ω。
• 輸出電流：0-25mA
• I2C地址：0x58

Documents

• Product wiki
• Schematics
• Dimensions
• 2D_CAD File
• 3D Model File
• Datasheet

教學
