樹莓派Pico 10DOF-IMU 10軸感測器擴展板 ICM20948 /陀螺儀/磁力計/3軸加速度

商品說明

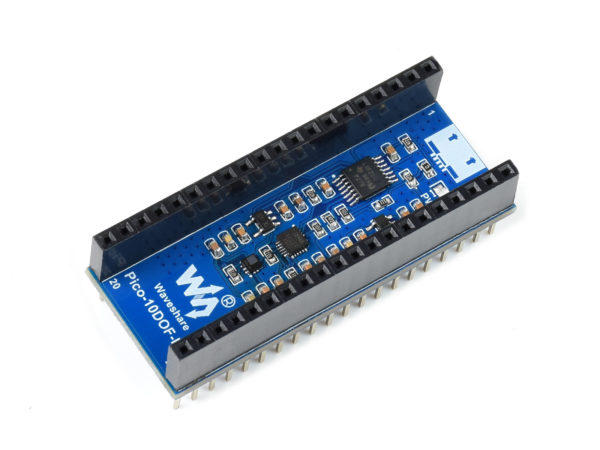

樹莓派 Pico 10DOF-IMU 10軸感測器擴展板  3軸加速度、3軸陀螺儀、3軸磁力計和 1軸氣壓計 產品介紹

Pico-10DOF-IMU 是一款專為Raspberry Pi Pico 設計的感測器擴展板，板載了陀螺儀、加速度計、磁力計、氣壓計等感測器，I2C 介面通信。搭配Raspberry Pi Pico 使用，可以採集周圍環境的溫度、大氣壓強等感測器資料，也可以輕輕鬆松就 DIY 一個可以檢測運動姿態和方位的機器人。

• 板載 Raspberry Pi Pico 介面，適用於 Raspberry Pi Pico 系列主機板
• 板載 MPU9250 (3 軸加速度、3 軸陀螺儀和 3 軸磁力計)，可檢測運動姿態、方位和磁場
• 板載 LPS22HB 大氣壓強感測器，可感知環境的大氣壓強
• 提供完善的配套資料手冊 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程式)

產品規格

工作電壓	5V
加速度計特性	解析度：16 位 量程 (可選)：±2、±4、±8、±16g 工作電流：68.9uA
陀螺儀特性	解析度：16 位 量程 (可選)：±250、±500、 ±1000、±2000°/sec 工作電流：1.23mA
磁力計特性	解析度：16 位 量程：±4900µT 工作電流：90uA
氣壓計特性	測量範圍：260 ~ 1260hPa 測量精度 (常溫下)：±0.025hPa 測量速率：1Hz – 75Hz

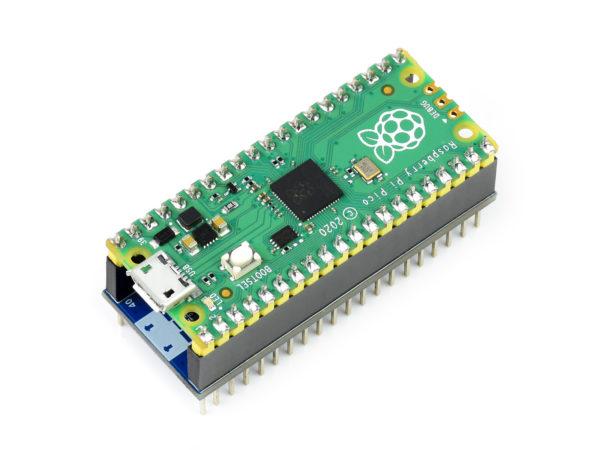

基於樹莓派 Pico 介面設計

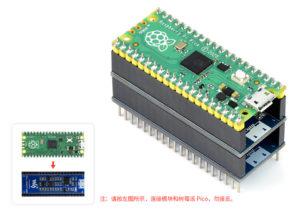

適用於 Raspberry Pi Pico 系列主機板、焊接排母，可直接連接到 Pico 主機板，支援疊加使用

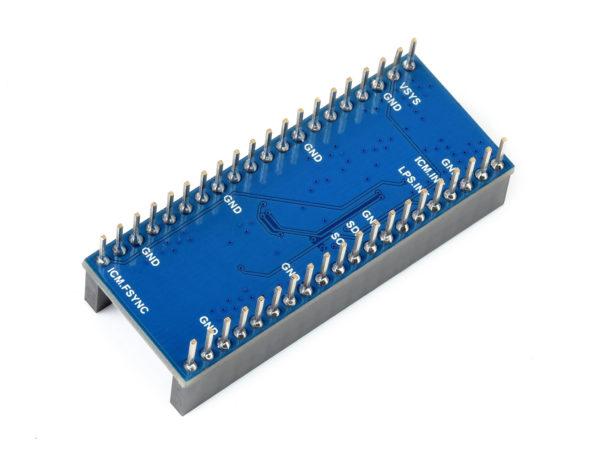

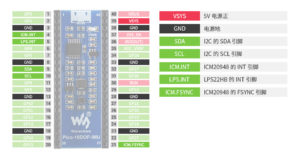

接口定義

教學資料

www.waveshare.net/wiki/Pico-10DOF-IMU
