Raspberry Pi Pico Terminal Block Board 端子接口擴展板 DFRobot原廠

商品說明

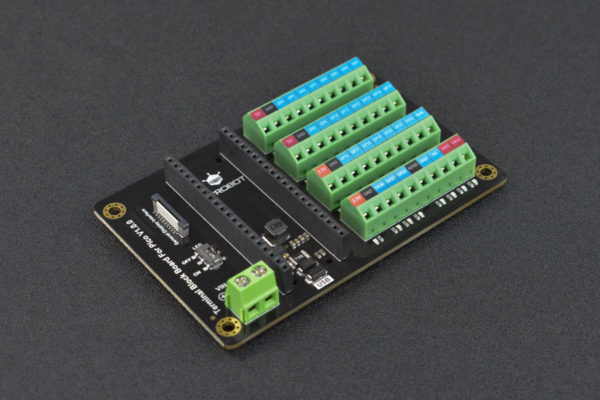

Raspberry Pi Pico Terminal Block Board 端子接口擴展板

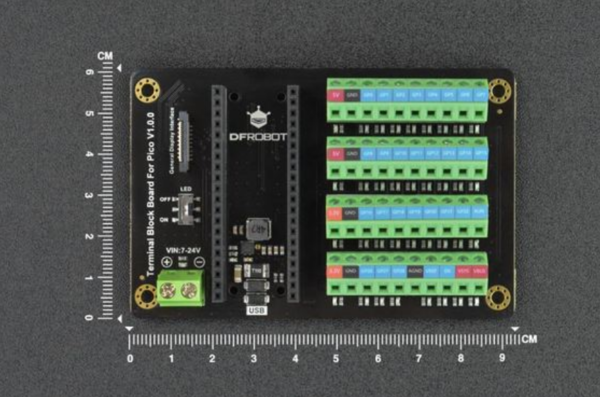

這是一款PICO專用的擴展板，該板將Pico的所有引腳都分拆成接線端子，並為用戶提供額外的 GDI、5V 輸出和 7-24 電源輸入。每個端口都標有清晰的絲印。所有接線端子（除 GND 外）都有狀態指示 LED 指示燈，不需要時可通過板載開關關閉。

硬件描述

I2C 排線連接

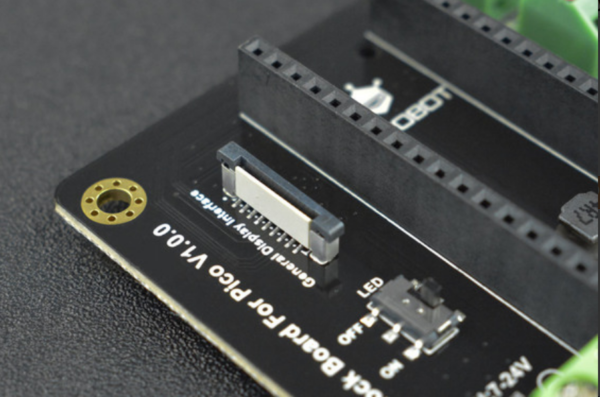

GDI 硬件連接

特徵

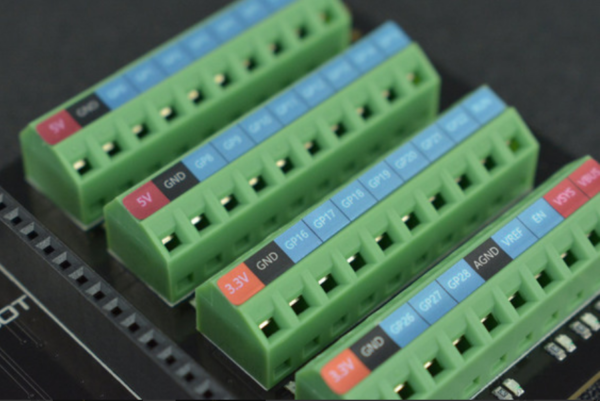

• 接線端子接口，使接線更加穩定可靠
• 主板引腳全引出
• 外部電壓輸入範圍：7-24V
• 屏幕接口：GDI接口
• 清晰的彩色絲印
• 端口狀態指示燈
• 端子狀態指示燈開關

規格

• 外部電壓輸入範圍：7~24V
• 屏幕接口：GDI接口
• GPIO端口數量：× 27
• GND端口數量： × 5
• 5V端口數量： × 2
• 3.3V端口數量： × 2
• 端口指示LED數量：× 35
• 端口指示LED燈顏色：藍色
• 擴展默認點亮LED：3.3V、5V、VSYS、VBUS、VREF端口
• 產品尺寸（不含包裝）：61mm × 93.5mm

出貨清單

• Terminal Block Board ForRP PICO ×1
