微波 多普勒 無線 X-Band 波段雷達探測感測模組

商品說明

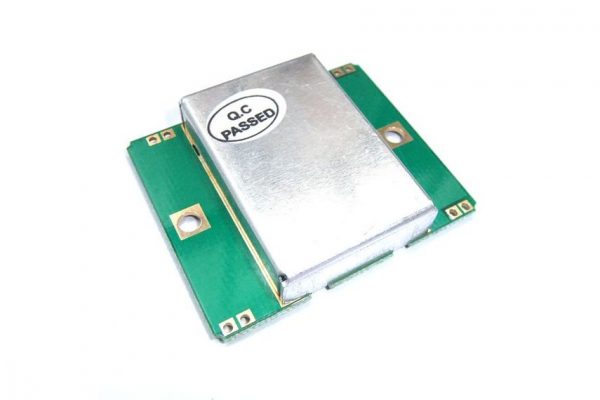

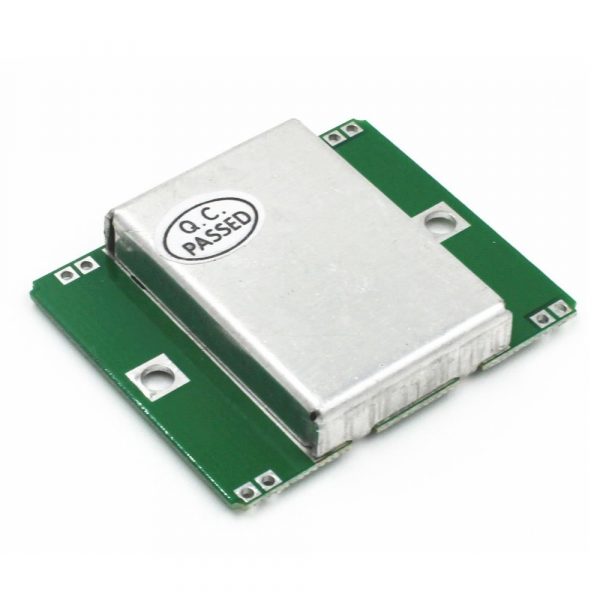

微波 多普勒 無線 X-Band 波段雷達探測感測模組 產品介紹

移動微波探測模組 ,應用多普勒現象感測移動的X-BAND 波段微波感測器，廣泛應用於防盜,自動感應門、自動感應燈、交通測速、智慧化控制、醫療生命探測等領域。


技術參數：

發射:
◎ 發射頻率：10.525 GHz
◎ 頻率設置精度：3MHz
◎ 輸出功率(最小)：13dBm EIRP
◎ 工作電壓：5V±0.25V
◎ 工作電流(CW)：60mA max., 37mA typical
◎ 諧波發射：＜-10dBm
◎ 脈衝工作模式:
◎ 平均電流 (5％DC)：2mA typ.
◎ 脈衝寬度(Min.)：5uSec
◎ 負載迴圈(Min.)：1％

接收:
◎ 靈敏度(10dB S/N ratio)3Hz至80Hz 頻寬：-86dBm
3Hz至80Hz頻寬雜訊：10uV
◎ 天線增益：8dBi
◎ 垂直面3dB波束寬度：36度
◎ 水平面 3dB波束寬度：72度

焊接注意：請使用低壓烙鐵焊接並將烙鐵可靠接地,焊接DIP的PAD時,需要焊接有有電路走線或者敷銅的那一面！！

本產品可廣泛應用於類似自動門控制開關、安全防範系統、ATM自動提款機的自動錄影控制系統、火車自動信號機等，需要自動感應控制的場所。

這是一種標準的10.525GHz微波多普勒雷達探測器，這種探測方式與其它探測方式相比具有如下的優點：
◎ 非接觸探測
◎ 不受溫度、濕度、雜訊、氣流、塵埃、光線等影響，適合惡劣環境
◎ 抗射頻干擾能力強
◎ 輸出功率僅有5mW，對人體構不成危害
◎ 遠距離：探測範圍超過20米

多普勒原理簡介：多普勒理論是以時間為基礎的，當無線電波在行進過程中碰到物體時，該電波會被反射，反射波的頻率會隨碰到物體的移動狀態而改變。如果無線電波碰到的物體的位置是固定的，那麼反射波的頻率和發射波的頻率應該相等。如果物體朝著發射的方向移動，則反射回來的波會被壓縮，就是說反射波的頻率會增加；反之，當物體朝著遠離發射的方向移動時，反射回來的波的頻率會隨之減小，這就是多普勒效應。這種現象在日常生活中會經常遇到，比如一輛鳴笛的警車從你身邊高速通過時，你聽到的聲音的頻率是變化的：當警車高速接近你的時候，（與靜止聲源相比）聲音傳輸的時間縮短，頻率升高。當警車遠離你的時候，聲音的傳輸時間拉長，頻率降低。

根據多普勒原理設計的微波探測器由FET介質DRO微波震盪源（10.525GHz）、功率分配器、發射天線、接收天線、混頻器、檢波器等電路組成。發射天線向外定向發射微波，遇到物體時被反射，反射波被接收天線接收，然後到混合器與振盪波混合，混合、檢波後的低頻信號反應了物體移動的速度。

採用10.525GHz的微波與採用較低頻段波相比有以下優點：1、微波天線發射時具有良好的定向性，因此很容易控制微波探頭的作用範圍。2、微波在傳輸過程中較易被衰減、吸收和反射，遇到牆壁等遮擋物時會被遮擋，因此牆壁等遮擋物外的物體對其干擾很小。

供電：有連續直流供電（CW）模式和脈動供電（PW）模式兩種：適應電壓範圍為5V±5％。在連續直流供電（CW）模式下工作時典型電流為35mA（典型值）。在低占空比脈衝供電(PW)模式下工作時，推薦 5V 供電、脈衝的寬度在5μs～30μs之間（典型值為20μs）、頻率為2～4kHz（典型值為2.0kHz）的脈衝供電。3～10％的占空比脈衝供電時平均電流為1.2mA～4mA。

脈衝供電電壓必須在4.75V～5.25V之間，脈衝頂端的平坦度會影響模組的探測能力。電源電壓超過5.25V時，它的可靠性會降低，並可能導致標稱頻率外的射頻輸出和該電路永久性損壞。

射頻輸出：在所有的工作模式下射頻功率輸出是非常低，均在對人體構不成任何危害的安全範圍內工作。在連續直流供電（CW）模式下工作時，總輸出功率小於15mW。輸出功率密度在5mm處為1mW/cm2，1m處為0.72μW/cm2。當在5％占空比的脈衝供電模式工作時，功率密度分別減少到50μW/cm2和0.036μW/cm2。

IF輸出：當物體在有效探測範圍內以1m/s的速度相對於模組的天線面（非鋁質遮罩罩的那一面為天線面）做徑向移動時，IF輸出為72Hz/ s，IF的脈動輸出頻率與物體相對徑向移動速度成近似線性關係。IF的輸出幅度與物體的大小、距離有關，當一個體重70kg、身高170cm的測試者在距離模組 1m處以1m/s的速度相對於模組做徑向移動時，IF的輸出為5mV、72Hz/s脈動信號，IF的輸出幅度與距離的平方成近似反比關係。

注意：

1.探測範圍取決於目標的反射度和大小以及信噪比。

2.10.525GHz下的多普勒速度為31Hz/m.p.h

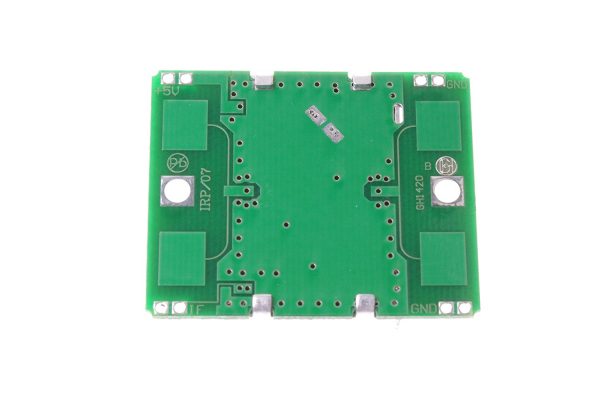

3.安裝模組必須使其天線面（非鋁質遮罩罩的那一面為天線面）向著被檢測區域，使用者也可以自行調整方向，以達到最佳的覆蓋區域.

簡單故障判斷：模組的IF輸出在焊接的時候很容易被擊穿，用萬用表的二極體檔測量IF對GND和GND對IF的壓降，正常時（VIF-GNDVGND-IF）分別均在0.25V左右。
