紅板 2路 5V 繼電器模組 帶光耦隔離 支持高低電平觸發開發板

NT$114 NT$76 未稅

紅板2路 5V 繼電器模組帶光耦隔離, 支持高低電平觸發開發板

1、繼電器模組採用正品優質繼電器,常開接口最大負載:交流250V/10A,直流30V/10A;
2、採用貼片光耦隔離,驅動能力強,性能穩定;觸發電流5mA;
3、模組工作電壓有5V、9、12V、24V可供選擇;
4、繼電器模組可以通過跳線設置高電平或低電平觸發;
5、容錯設計,即使控制線斷,繼電器也不會動作;
6、電源指示燈(綠色),繼電器狀態指示燈(紅色)
7、接口設計人性化,所有接口均可通過接線端子直接連線引出,非常方便
8、繼電器模組尺寸:50mm * 41mm* 18.5mm(長*寬*高)
9、設有4個固定螺栓孔,孔3.1mm,間距44.5mm*35.5mm

尚有庫存

貨號: 6857532214(B5-7)(F1-5) 分類: , , 標籤: ,
  • 商品說明
  • 評論 (0)

商品說明

紅板 2路 5V 繼電器模組 帶光耦隔離 支持高低電平觸發開發板

紅板 2路 5V 繼電器模組 帶光耦隔離 支持高低電平觸發開發板2路 5V 繼電器模組 帶光耦隔離 支持高低電平觸發開發板

1、繼電器模組採用正品優質繼電器,常開接口最大負載:交流250V/10A,直流30V/10A;
2、採用貼片光耦隔離,驅動能力強,性能穩定;觸發電流5mA;
3、模組工作電壓:5V
4、繼電器模組可以通過跳線設置高電平或低電平觸發;
5、容錯設計,即使控制線斷,繼電器也不會動作;
6、電源指示燈(綠色),繼電器狀態指示燈(紅色)
7、接口設計人性化,所有接口均可通過接線端子直接連線引出,非常方便
8、繼電器模組尺寸:50mm * 41mm* 18.5mm(長*寬*高)
9、設有4個固定螺栓孔,孔3.1mm,間距44.5mm*35.5mm



模組接口說明:

1、DC+:接電源正極(電壓按繼電器要求 5V)
2、DC-:接電源負極
3、IN1:1路信號觸發端,可以設置高或低電平控制繼電器吸合
3、IN2:2路信號觸發端,可以設置高或低電平控制繼電器吸合繼電器輸出端:1、NO1: 1路繼電器常開接口,繼電器吸合前懸空,吸合後與COM1短接
2、COM1:1路繼電器公用接口
3、NC1: 1路繼電器常閉接口,繼電器吸合前與COM1短接,吸合後懸空
4、NO2: 2路繼電器常開接口,繼電器吸合前懸空,吸合後與COM2短接
5、COM2:2路繼電器公用接口
6、NC2: 2路繼電器常閉接口,繼電器吸合前與COM2短接,吸合後懸空

三、技術參數:繼電器靜態電流最大電流觸發電流觸發電壓(低)高  5V 5mA 190mA 2-4mA 0-1.5V 2.5-5V

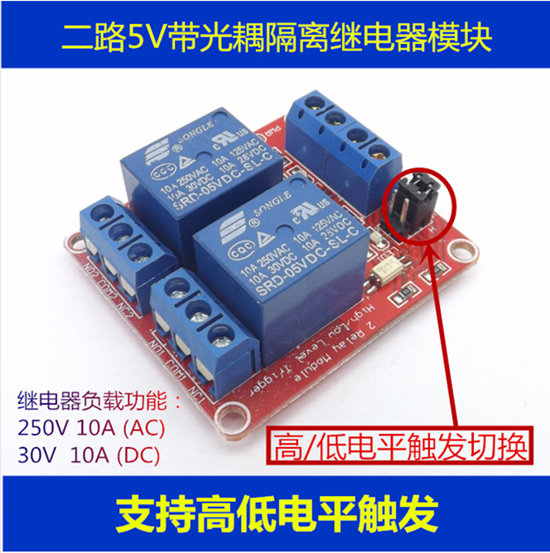

高低電平觸發選擇端:

1.S1為1路繼電器高低電平觸發選擇;

2.S2為2路繼電器高低電平觸發選擇;

3.com與low短接時,相應繼電器為低電平觸發,com與high端短接時為高電平觸發

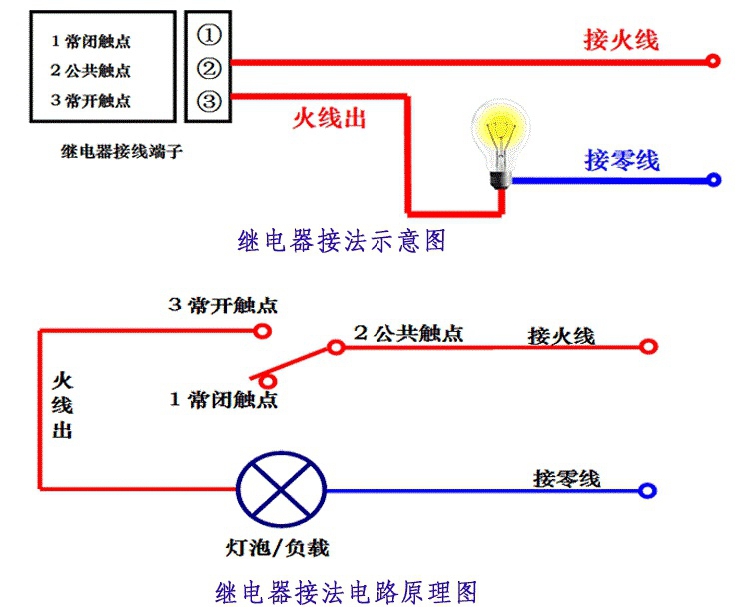

繼電器的接法圖:

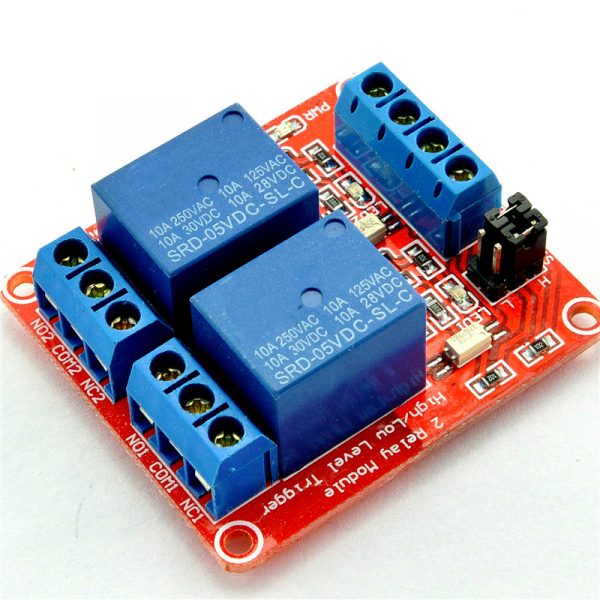

Red 2-CH H/L Level Trigger Relay Expansion Circuit Board Module DC 5V

Product Name : High/Low Level Trigger Relay Module;Model : SRD-05VDC-SL-C;Coil Voltage : DC 5V
Channel : 2 Channel;Contact Voltage : AC 250V 10A, DC 30V 10AAC 125V 10A, DC 28V 10A;Fixing Hole Dia : 3mm/0.12″
Fixing Hole Center Distance : 44.5 x 35mm/1.7″ x 1.4″(L*W);Size : 50 x 41.5 x 17.5mm/2.0″ x 1.6″ x 0.69″ (L*W*H)
Color : Red;Material : Electronic Parts
Weight : 33g;Package : 1 x High/Low Level Trigger Relay Module
