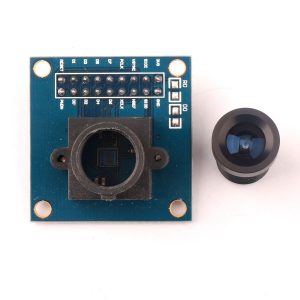

OV7670 Colour Camera 攝像/攝影模組 For Arduino

-16%

OV7670 Colour Camera 攝像/攝影模組 For Arduino

NT$305 NT$255 未稅

OV7670 影像感測器,體積小,工作電壓低,提供全功能單晶片 VGA 攝像頭和影像處理器。透過 SCCB Bus 控制,感測器可以輸出整幀、採樣,以及各種解析度的 8 位元資料。該產品 VGA 影像可以達到最高每秒 30 幀。使用者可以完全控制畫質,資料格式和傳輸模式。所有的影像處理程序都可透過 SCCB 介面來設定,包括伽瑪曲線、白平衡、飽和度和濃度。

尚有庫存

貨號: 88679631 分類: 標籤: , , , ,
  • 商品說明
  • 原廠資料
  • 評論 (0)
  • 交流討論

商品說明

OV7670 Colour Camera 攝像/攝影模組 For Arduino 帶FIFO 圖像採集模組

OV7670圖像感測器,體積小、工作電壓低,提供單片VGA攝像和影像處理器的所有功能。通過SCCB匯流排控制,可以輸出整幀、子採樣、取視窗等方式的各種解析度8位元影響資料。該產品VGA圖像最高達到30幀/秒。用戶可以完全控制圖像品質、資料格式和傳輸方式。所有圖像處理功能過程包括伽瑪曲線、白平衡、飽和度、色度等都可以通過SCCB介面編程。OmmiVision圖像感測器應用獨有的感測器技術,通過減少或消除光學或電子缺陷如固定圖案雜訊、托尾、浮散等,提高圖像品質,得到清晰的穩定的彩色圖像。

OV7670

  • 高靈敏度適合低照度應用
  • 低電壓適合嵌入式應用
  • 標準的SCCB介面,相容I2C介面
  • RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)輸出格式
  • 支持VGA,CIF,和從CIF到40×30的各種尺寸
  • VarioPixel子採樣方式
  • 自動影響控制功能包括:自動曝光控制、自動增益控制、自動白平衡,自動消除燈光條紋、自動黑電平校準.圖像品質控制包括色飽和度、色相、伽瑪、銳度ANTI_BLOOM
  • ISP具有消除雜訊和壞點補償功能
  • 支援圖像縮放
  • 鏡頭失光補償
  • 50/60Hz自動檢測
  • 飽和度自動調節(UV調整)
  • 邊緣增強自動調節
  • 降噪自動調節



  • OV7670 image sensor,small size,low voltage,providing single-chip VGA camera and image processor for all functions. By SCCB bus control ,you can output the entire frame , sub-sampled , taking a variety of windows , etc. Resolution 8 affect the data .The product is VGA images up to 30 frames / sec.
  • High sensitivity suitable for illumination applications
  • Low voltage suitable for embedded applications
  • Standard SCCB interface, compatible with I2C Interface
  • RawRGB, RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) and YCbCr (4:2:2) output format

關鍵參數

  • 感光陣列640X480
  • IO電壓2.5V to 3.0V (內部LDO給核供電1.8V)
  • 功耗工作60mW/15fpsVGAYUV
  • 休眠<20μA
  • 溫度操作-30℃到70℃
  • 穩定工作0℃到50℃
  • 輸出格式(8位)? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data
  • 光學尺寸1/6″
  • 視場角25°
  • 最大貞率30fps VGA
  • 靈敏度1.3V/(Lux-sec)
  • 信噪比46 dB
  • 動態範圍52 dB
  • 流覽模式逐行
  • 電子曝光1行到510行
  • 圖元面積3.6μm x 3.6μm
  • 暗電流12 mV/s at 60℃

Arduino 範例與教學

http://forum.arduino.cc/index.php?topic=159557.0

https://github.com/ArduCAM/Arduino/blob/master/ArduCAM/examples/REVC/ArduCAM_OV7670_Camera_Playback/ArduCAM_OV7670_Camera_Playback.ino



Product Description

● Supports VGA, CIF, and a variety of sizes from CIF to 40×30
● VarioPixel sub- sampling mode
● automatically affect control functions include : automatic exposure control , automatic gain control, automatic white balance, automatic elimination of light stripes, automatic black level calibration image quality control including color saturation , hue , gamma , sharpness ANTI_BLOOM
● ISP has a compensation function to eliminate noise and bad points
● Support for image scaling
● compensation for loss of light lens
● 50/60Hz automatic detection
● Saturation automatically adjust (UV adjustment )
● Automatically adjust edge enhancement
● Noise Reduction automatically adjustParameter:
1. Photosensitive Array: 640 x 480.
2. IO Voltage: 2.5V to 3.0V.
3. Operating Power: 60mW/15fpsVGAYUV.
4. Sleeping Mode: <20μA.
5. Operating Temperature: -30 to 70 deg C.
6. Output Format: YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data (8 digit).
7. Lens Size: 1/6″.
8. Vision Angle: 25 degree.
9. Max. Frame Rate: 30fps VGA.
10. Sensitivity: 1.3V / (Lux-sec).
11. Signal to Noise Ratio: 46 dB.
12. DynamicRange: 52 dB.
13. Browse Mode: By row.
14. Electronic Exposure: 1 to 510 row.
15. Pixel Coverage: 3.6μm x 3.6μm.
16. Duck Current: 12 mV/s at 60 °c
16. PCB Size (L x W): Approx. 1.4 x 1.4 inch / 3.5 x 3.5 cm

Package Include:
1 x OV7670 Camera Module
