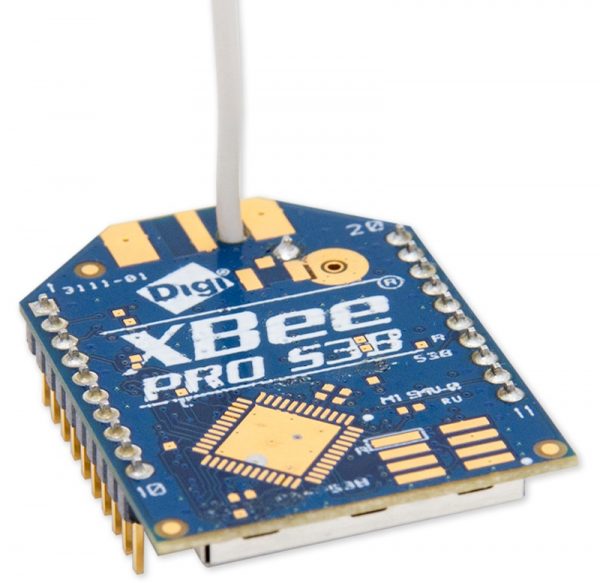

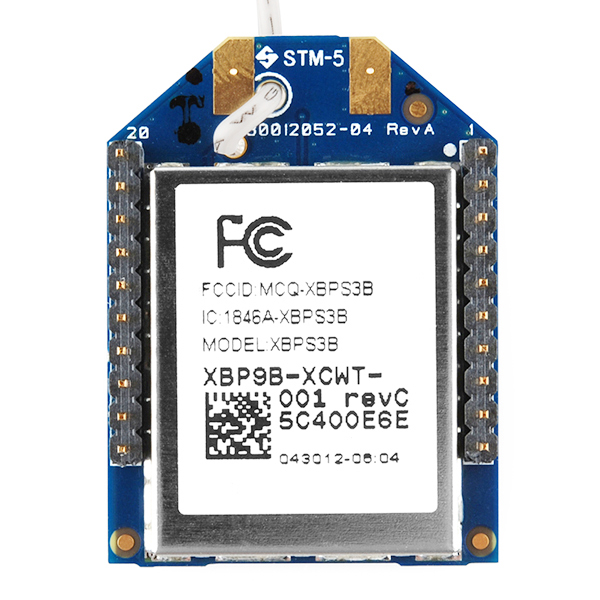

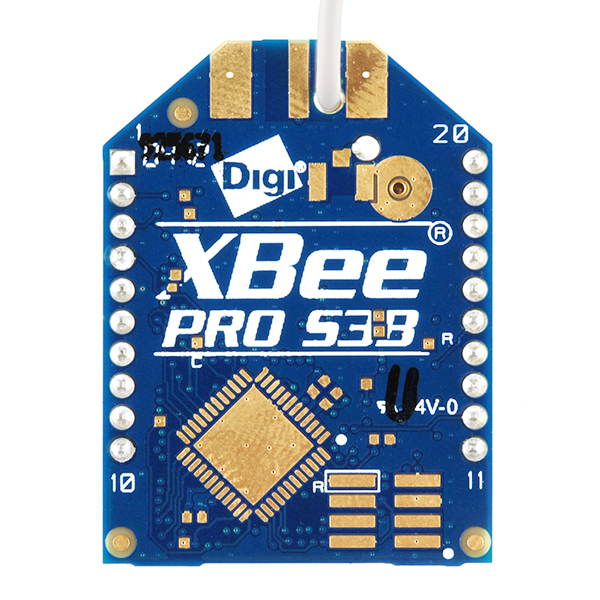

Digi XBee PRO XSC S3B 無線傳輸模組 900MHz, 250mW, wire antenna, 9600 bps

商品說明

您的無線裝置需要「更強大的威力 (moar power)」嗎？XBee-PRO XSC 900 MHz 射頻模組擁有比前代 XSC 模組高出兩倍的資料吞吐量，且電流消耗僅為其二十分之一。此版本 (S3B) 搭載 Analog Devices 的 ADF7023 收發器，能在視距 (LOS) 範圍內將您的資料傳輸至最遠 28 英里 (約 45 公里) 外，並具備低功耗特性，在斷電模式下耗電量低於 2.5 uA。

此外，最新的 XBee-PRO XSC 在韌體上與舊款 9XStream® 及舊款 XBee-PRO XSC 模組相容。而且，身為 XBee 射頻裝置的一員，它當然與現有的通孔式 (Through-hole) XBee 模組腳位相容。

不確定哪款 XBee 模組或配件適合您嗎？請查看我們的 XBee 選購指南！

注意：若有任何東西連接到 RSSI 腳位，此模組將無法正常運作。我們目前的 XBee Explorer USB 和 XBee Explorer Dongle 上都有一個焊接跳線 (Solder Jumper)，讓您可以斷開 RSSI LED 的連接。

注意：由於製造商在其他國家的限制，我們只能將此產品運送到美國和加拿大。向全世界說聲抱歉！

產品特色：

• Analog Devices ADF7023 收發器，Cortex-M3 EFM32G230 @ 28 MHz
• 902 MHz 至 928 MHz 頻段
• 10 Kbps 或 20 Kbps 資料傳輸率
• 室內/都會區範圍可達 2000 英尺 (610 公尺)
• 使用偶極天線 (Dipole Antenna) 視距 (LOS) 可達 9 英里 (14 公里)
• 使用高增益天線視距 (LOS) 可達 28 英里 (45 公里)
• 發射功率可達 24 dBm (250 mW) (軟體可選)
• 電壓需求：2.4 至 3.6 VDC
• 發射電流 (Tx)：215 mA
• 接收電流 (Rx)：26 mA
• 睡眠電流：2.5 uA
• 線狀天線 (Wire Antenna)



---

技術補充（英文原文對照）

以下為原廠英文技術說明，提供使用者參考。

Do you need ‘moar power’ for your wireless widget? The XBee-PRO XSC 900 MHz RF module features two times the throughput and 20 times less current draw than the previous XSC module. This version (S3B) features an ADF7023 transceiver from Analog Devices, which can toss your data up to 28 miles Line-of-Sight (LOS), along with low power consumption, drawing less than 2.5 uA in power down.

Also, the latest XBee-PRO XSC is firmware compatible with the legacy 9XStream® and the legacy XBee-PRO XSC modules. And because it’s an XBee RF device it is, of course, pin compatible with existing through-hole XBee modules.

Not sure which XBee module or accessory is right for you? Check out our XBee Buying Guide!

Note: This module does not work properly with anything connected to the RSSI pin. Our current XBee Explorer USB and XBee Explorer Dongle have a solder jumper on them to let you disconnect the RSSI led.

Note: Due to manufacturer’s restrictions in other countries, we can only ship these to the USA and Canada. Sorry world!

Features:

• Analog Devices ADF7023 Transceiver, Cortex-M3 EFM32G230 @ 28 MHz
• 902 MHz to 928 MHz Frequency Band
• 10 Kbps or 20 Kbps Data Rate
• Up to 2000 ft (610 m) Indoor/Urban Range
• Up to 9 mi (14 km) LOS w/ Dipole Antenna
• Up to 28 mi (45 km) LOS w/ High-Gain Antenna
• Up to 24 dBm (250 mW) Tx Power (Software Selectable)
• Voltage Requirement: 2.4 to 3.6 VDC
• Tx Current: 215 mA
• Rx Current: 26 mA
• Sleep Current: 2.5 uA
• Wire Antenna

Documents:

• Datasheet
• Digi Product Page
• X-CTU Software
• Explorer Issue
