WT32-ETH01 嵌入式串口轉乙太網路模組 (ESP32 / WiFi / 藍牙)

商品說明

WT32-ETH01 嵌入式串口轉乙太網路 / WiFi & 藍牙 MCU 模組

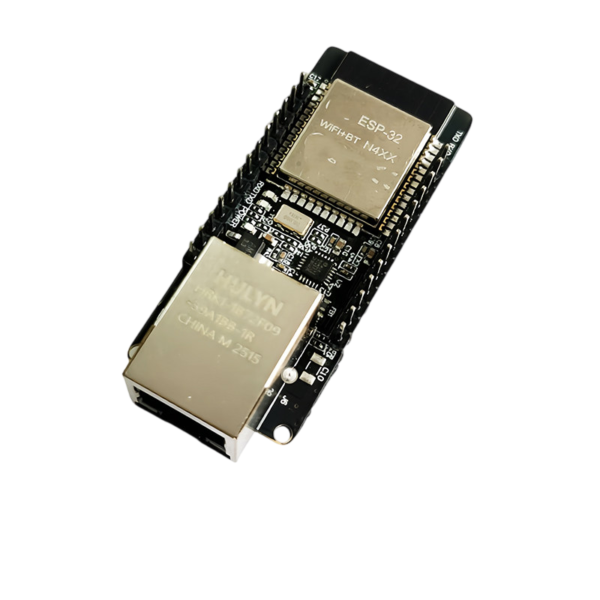

WT32-ETH01 是一款基於 ESP32 系列 MCU 設計的嵌入式串口轉乙太網路模組，整合 LAN8720A 網路 PHY 晶片，支援 RJ45 10/100Mbps 乙太網路、Wi-Fi 及藍牙多重通訊方式，適合各類物聯網、工業控制及網路通訊應用。

• 網路介面：RJ45 10/100Mbps
• 無線通訊：Wi-Fi & 藍牙
• 供電方式：5V 或 3.3V（二選一）
• 串口通訊：支援 TCP Server、TCP Client、UDP Server、UDP Client

產品特色

豐富通訊介面

支援串口透明傳輸、RJ45 10/100Mbps 自適應乙太網路，以及 Wi-Fi / 藍牙雙模無線通訊。

靈活安裝設計

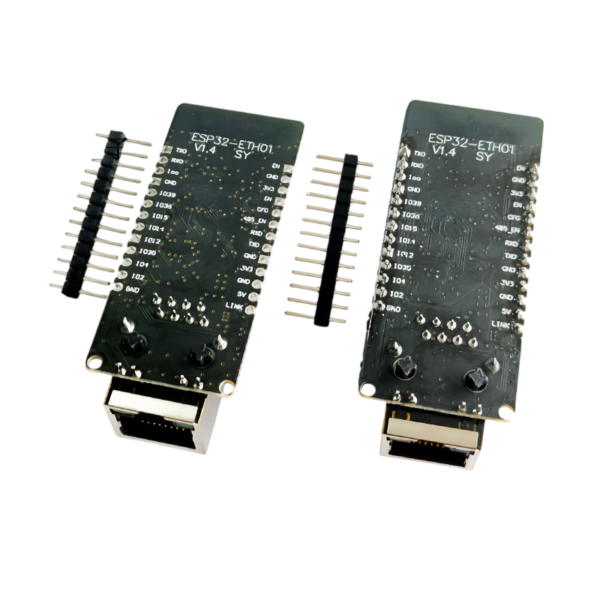

採用半焊盤與連接器通孔設計，可直接焊接至主板，也可搭配排針、麵包板或杜邦線使用。

適合工業與物聯網應用

支援 -40°C 至 +85°C 工作溫度，並提供 AT+ 指令集與 SDK，方便進行產品整合及二次開發。

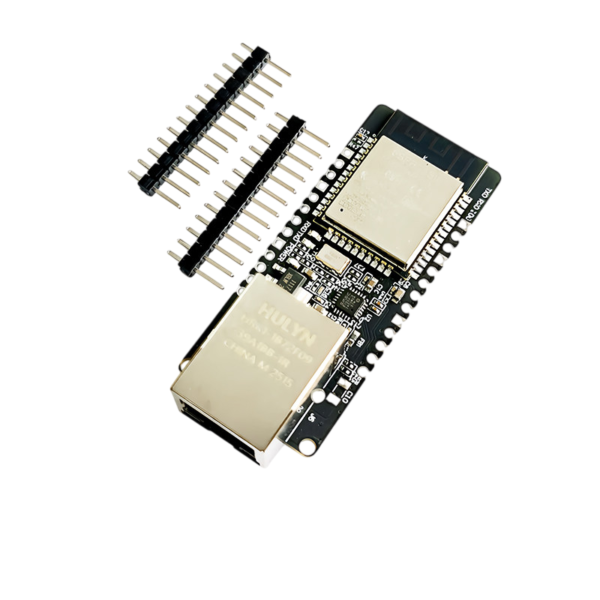

注意：此產品需自行焊接針腳。

產品規格

類別	項目	產品規格
Wi-Fi	RF 認證	FCC / CE / RoHS
	協議	802.11 b/g/n/e/i（802.11n，速度高達 150Mbps），A-MPDU 和 A-MSDU 聚合，支援 0.4 µs 保護間隔
藍牙	協議	Bluetooth 4.2 BR/EDR、BLE
	射頻	NZIF 接收器，靈敏度最高 -97 dBm
硬體	網路連接埠規格	RJ45、10/100Mbps、交叉直連自適應
	串口鮑率	80 ~ 5000000 bps
	板載 Flash	32Mbit
	工作電壓	5V 或 3.3V，二選一
	工作電流	平均約 80mA
	供電電流	最低 500mA
	工作溫度	-40°C ~ +85°C
	環境溫度	正常溫度
	封裝	半焊盤 / 連接器通孔連接（任選）
軟體	Wi-Fi 模式	Station / SoftAP / SoftAP + Station / P2P
	Wi-Fi 安全機制	WPA / WPA2 / WPA2-Enterprise / WPS
	加密類型	AES / RSA / ECC / SHA
	韌體升級	透過網絡遠程 OTA 升級
	軟體開發	SDK 用於用戶二次開發
	網路協議	IPv4、TCP / UDP
	IP 獲取方式	靜態 IP / DHCP（預設）
	簡單透傳方式	TCP Server / TCP Client / UDP Server / UDP Client
	用戶配置	AT+ 指令集

電源與使用注意事項

• 供電選擇：支援 5V 或 3.3V 供電，兩種電壓只能選擇其中一種，禁止同時供電。
• 使能端：模組預設為高電平使能。
• IO 限制：IO39、IO35、IO36 僅支援輸入
• 上電指示：連接正確供電電壓後，電源指示燈 LED1 亮起代表模組正常上電。

狀態指示燈

• LED1（電源）：正常上電時常亮。
• LED3：串口指示燈，RXD2（IO5）有數據流時，燈亮
• LED4：串口指示燈，TXD2（IO17）有數據流時，燈亮
• 網路孔綠燈：正確連接網路時恆亮。
• 網路孔黃燈：網路資料收發時閃爍。
