Uno R3 感測器擴展板 Sensor Shield V5.0 電子積木

商品說明

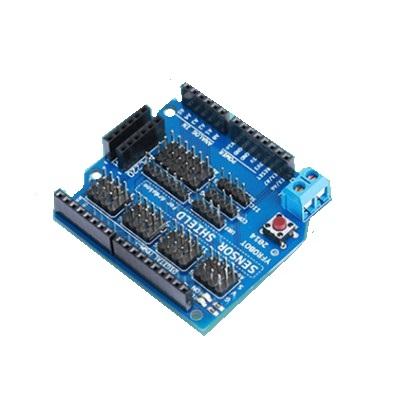

Uno R3 感測器擴展板 Sensor Shield V5.0 電子積木

Sensor Shield V5.0 感測器擴展板，專為UNO R3控制板及其相容控制板設計，採用疊層設計，引出了UNO R3主機板上所有的I/O口，並有板載了兩個LED，複位按鈕，外部電源介面等，還專門設計了專用埠，如：藍牙模塊等，使用非常方便，適合初學者。這款感測器擴展板的強大擴展能力、相容性和易用性，對於Arduino初學者來說，不必為繁瑣複雜電路連線而頭疼了。它真正意義上的將電路簡化，能夠很容易地將常用感測器連接起來，一款感測器僅需要一種通用3P感測器連接線（不分數字連接線與模擬連接線），完成電路連接後，編寫相應的Arduino程式下載到Arduino 控制器中讀取感測器數據、或者接收無線模塊回傳數據，經過運算處理，最終輕鬆完成你自己的互動作品。

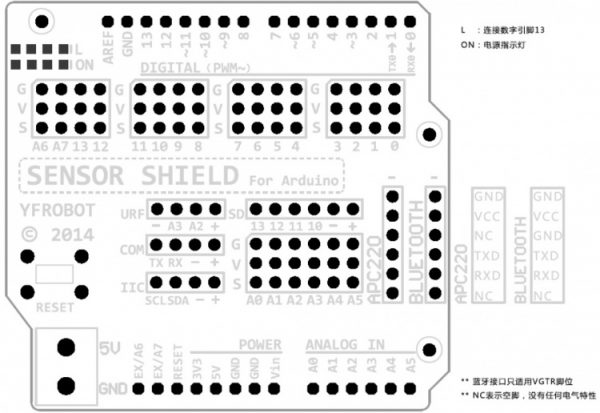

腳位說明

I/O口

• 14個數字引腳，其中包括6個PWM功能引腳
• 8個模擬引腳（其中A6、A7為 BlueBird控制板設計）

板載LED、複位按鈕及電源外接埠

• 紅色LED — 電源指示
• 黃色LED — 連接到D13引腳
• RESET複位按鈕
• 5V外接電源埠

專用埠

• IIC介面（絲印 IIC）
• 舵機控制器介面（根據舵機不同注意電源的使用）
• 藍牙模塊通信介面（絲印 BLUETOOH）

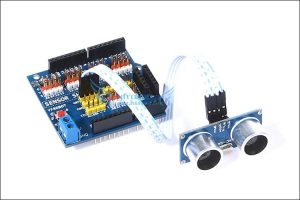

• 超聲波感測器介面（絲印 URF）
• SD卡模塊通信介面（絲印 SD）
• APC220無線射頻模塊通信介面（絲印 APC220）
