UNO PLUS ( UNO增強版 ) 微雪原廠

UNO PLUS 是塊相容Arduino UNO R3 的開發板，基於ATMEGA328P-AU。另外此產品其實是UNO R3的改進版，改進了UNO R3部分缺陷。相容Arduino介面，並增加2路模擬輸入A6、A7（A6需配置CFG引腳）
側邊引出2.54間距排針焊盤，可直接插入萬用板。

貨號： wave-10205 分類： , 標籤：
  • 詳細資訊

商品說明

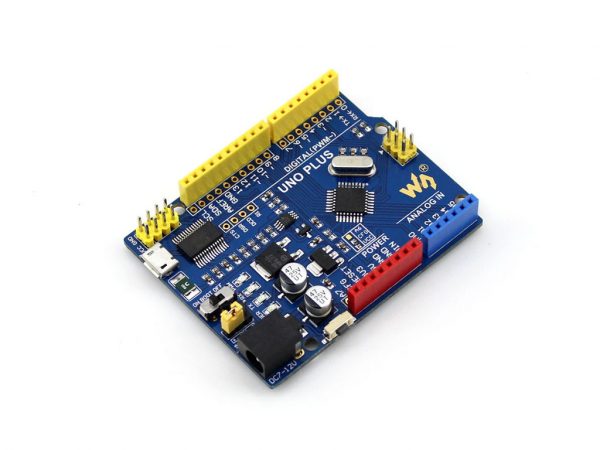

UNO PLUS 是塊相容Arduino UNO R3的開發板，基於ATMEGA328P-AU。
另外此產品其實是UNO R3的改進版，改進了UNO R3部分缺陷。
Arduino UNO PLUS ( UNO增強版 )

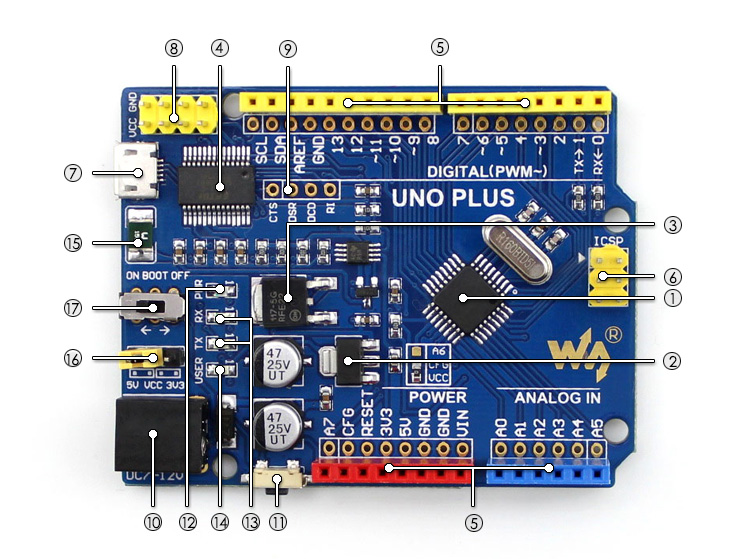

[ 晶片簡介 ]

  1. ATMEGA328P-AU
  2. AMS1117-3.3
    3.3V穩壓晶片
  3. NCP1117ST50T3G
    5V穩壓晶片
  4. FT232RL
    USB轉串口晶片



[ 介面簡介 ]

  1. Arduino介面
    相容Arduino介面，並增加2路模擬輸入A6、A7（A6需配置CFG引腳）
    側邊引出2.54間距排針焊盤，可直接插入萬用板
  2. ICSP介面
  3. MICRO USB介面
    用於下載程式與串口調試
  4. 電源輸出介面
    可通過電源配置開關輸出3.3V或5V，常用於對外供電或進行共地處理
  1. FT232引出介面
    可向主晶片寫入Bootloader
  2. DC電源介面
    可接入7V ~ 12V範圍內電壓



[ 器件簡介 ]

  1. 側立重定按鍵
  2. 電源指示燈
  3. 串口指示燈
  4. 用戶指示燈
  5. 500mA快速自恢復保險絲
  6. 電源配置
    配置UNO PLUS工作電壓
  7. Bootloader選擇開關
    撥到ON：
    開發板上電或者有其他USB設備接入電腦時，開發板會復位
    撥到OFF：
    上電即跑用戶程式，不必等待；
    也不會因為插上其他USB設備而造成重啟

與uno r3差異比較

UNO PLUS UNO R3 備註
工作電壓 5V/3.3V可選 5V 同時支援3.3V，可使用更多週邊
重定按鍵 側立式 直立式 使用側立式按鍵，插上擴展板後，也方便復位
Bootloader開關 有 無 通過開關可設為，上電即跑用戶程式，不必等待
USB介面 Micro USB USB Type B Micro使用更廣泛，且不至於無法插入某些擴展板
DC電源插座 低高度 普通 採用低高度的DC，不用擔心無法插入某些擴展板
電源輸出介面 有 無 可配置為5V或3.3V輸出，方便對外供電和共地處理
3.3V電源輸出 800mA Max 150mA Max UNO PLUS驅動能力更強，能驅動更大擴展板
振盪器 晶體振盪器 陶瓷振盪器 採用晶體振盪器，適用於對時鐘基準要求很高的場合
ADC通道 8 6 CFG可配置為ADC6，Reserved PIN改為ADC7
插入萬用板 支持 不支持 用戶可自行焊接相應介面，從而插入萬用板
USB驅動 相容所有主流系統 不相容WIN7/WIN8精簡版 使用FT232，完美解決驅動裝不上的問題
修復固件丟失 支持 不支持 使用FT232，用戶可自行修復（免去購買下載器）
