TPA3118 PBTL 數位擴大模組 單聲道 / 雙聲道 數位功率放大板 60W

商品說明

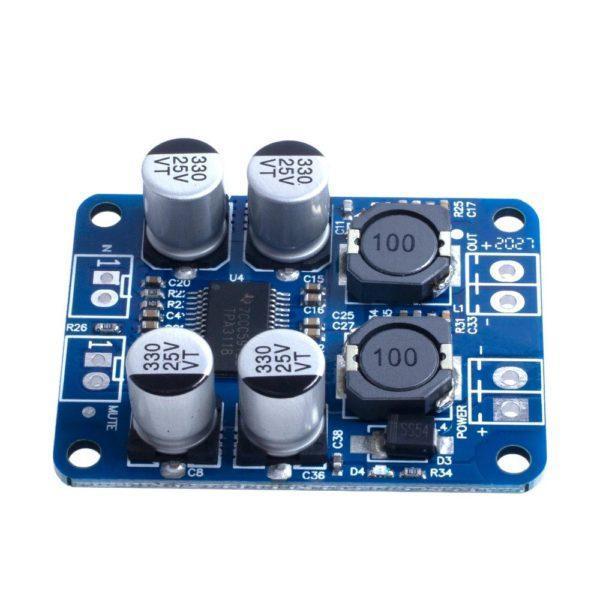

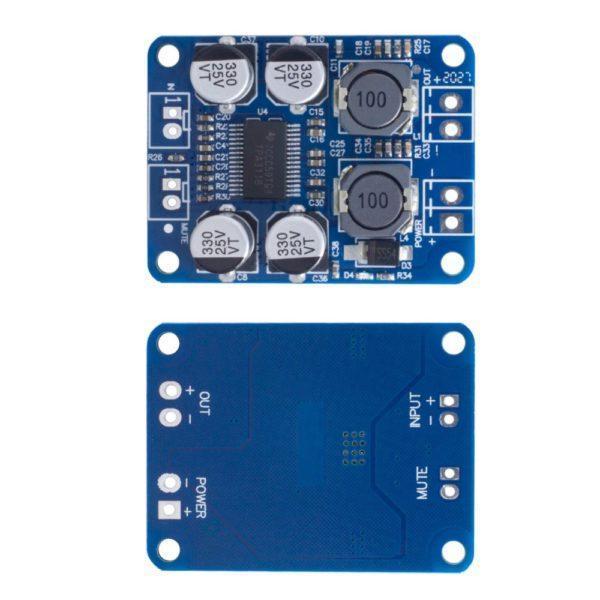

單聲道介紹：

TPA3118 單聲道擴大模組是一款D類高效能數位擴大模組，可驅動高達 60W/8Ω 的揚聲器。 TPA3118 單聲道擴大模組的先進振盪器/PBTL 電路提供了多種開關頻率選項，以避免 AM 干擾。 TPA3118 單聲道擴大機具有短路保護、熱保護以及過壓、欠壓和直流保護。

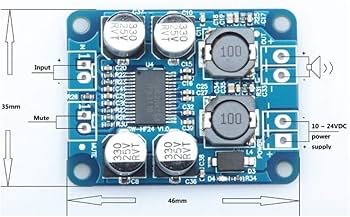

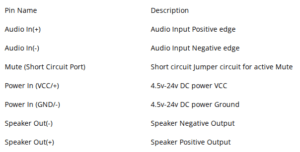

TPA3118 Module Pinout Configuration

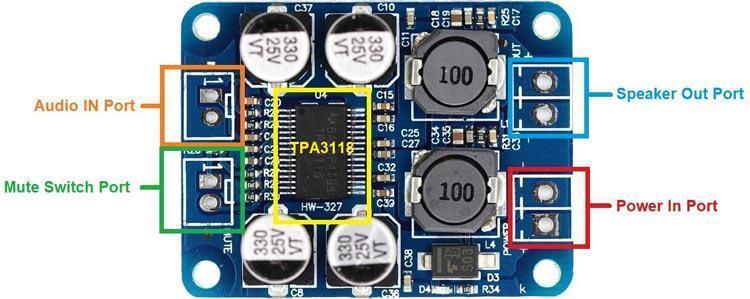

單聲道 腳位示意圖

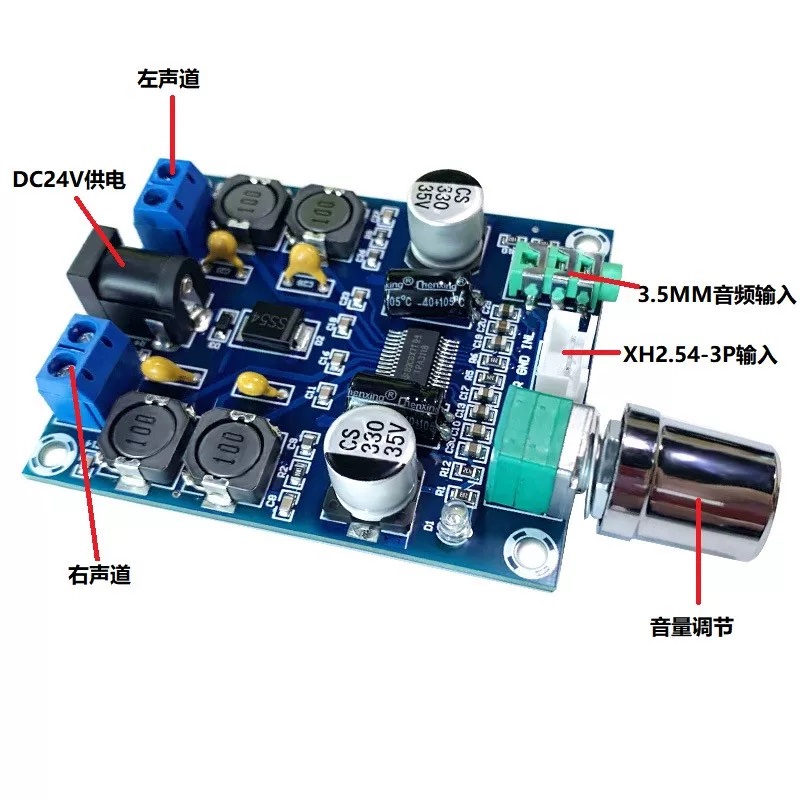

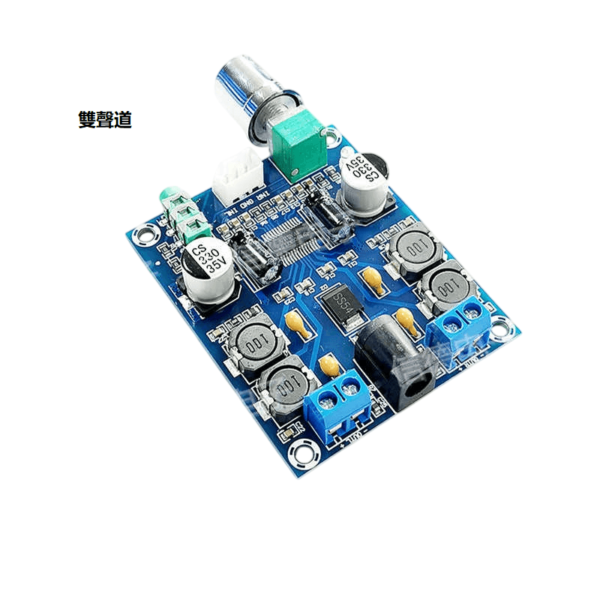

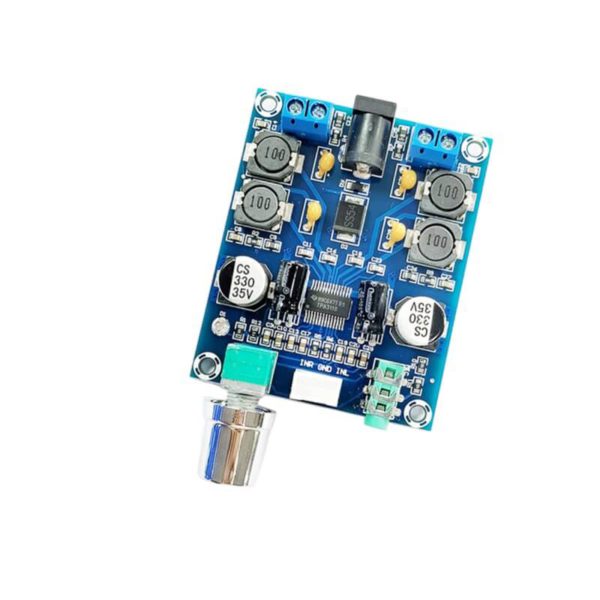

雙聲道介紹：

規格參數

• 產品名稱：數字音頻功放板
• 輸入電壓：直流DC12V-28V(推薦24V）
• 晶片類型：TPA3118D2*1
• 輸入電流：3A
• 輸入抗組：1KΩ
• 供電接口：DC插座（5.5*2.1）
  聲道數量:雙聲道
• 放大倍數：30TSP
• 輸出功率：45W*2
• 輸出阻抗：4-8歐
• 外觀尺寸：66*53MM
• 產品重量：40克

此產品采用的晶片帶有過壓保護、過流保護、過熱保護、短路保護，音頻輸出為5MM 間距的2P端子，可接雙30W左右的音響（如下圖）
