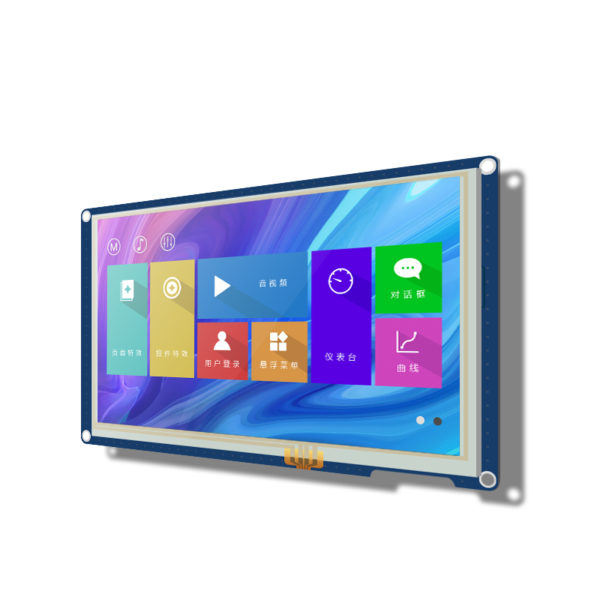

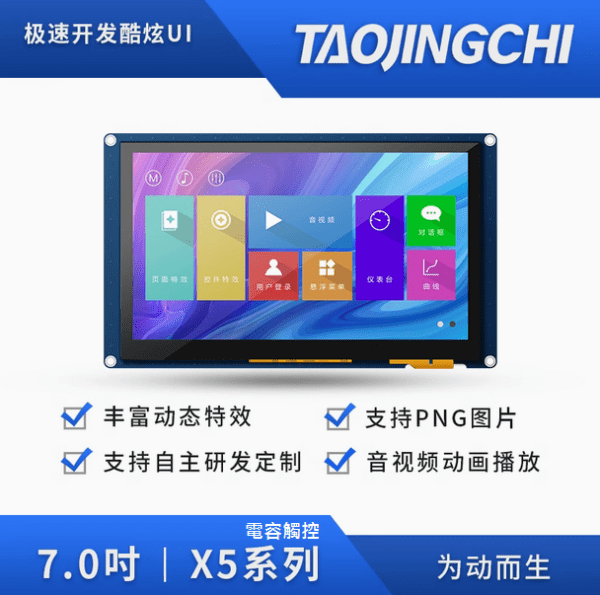

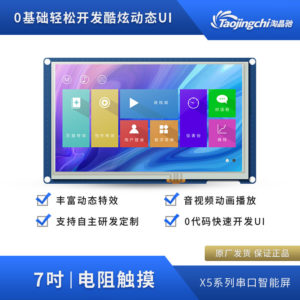

7吋電容觸控螢幕 HMI | 支援影音播放、TTL/232介面 | 嵌入式開發利器

商品說明

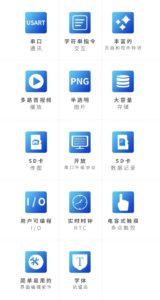

產品特點

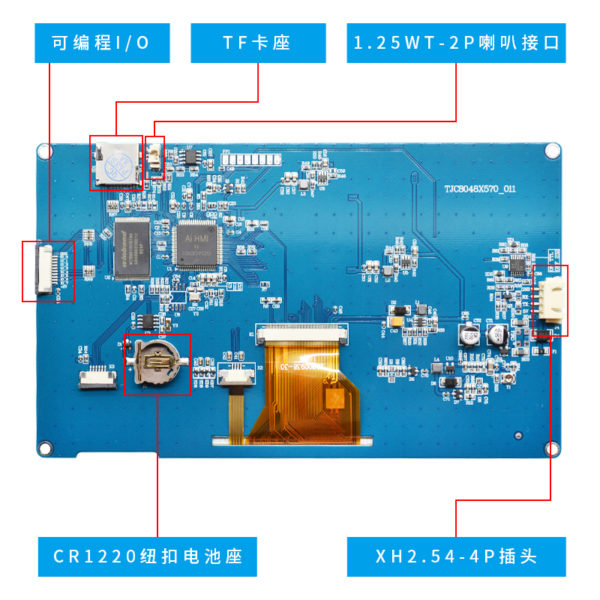

• 可編程1/0
  板載8路可編程1/0，支持5種工作模式；
  模式1：控件事件綁定；把IO綁定控件事件後，出發IO即出發控件事件。
  模式2：PWM;有2路IO可以設置為WPM輸出，直接輸出PWM信號。
  模式3-5：GP10
• 板載數字時鐘單元(RTC)
  屏帶RTC時鐘單元，客戶加上電池即可保證主電源掉電後繼續走時。

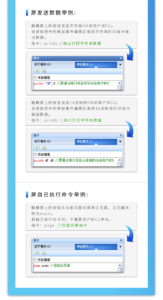

• USART HMI淘晶馳串口屏界面開發軟件
  簡單到小白也可以是U1設計大師！可視化編輯窗口、控件設置方便直觀，所見即所得。數十項各式各樣的控件任您使用，您只需要動幾下鼠標，10分鐘即可做出高端人機交互界面。

軟件界面介紹

• 控件工具區：這裏可以找到各種各樣功能豐富的控件
• 頁面管理區：頁面的添加、刪除、插入、重命名、調整位置
• 菜單欄：一般用來執行某些命令，或者調用某些工具等
• 界面工作區：設計U1界面的區域，如畫板般供您創作
• 編譯輸出區：可瀏覽編譯的數據，如程序大小、錯誤及警告等
• 代碼編寫區：使用C語言的方式，編輯事件代碼
• 素材管理區：管理導入的所有素材如圖片、音視頻、字庫等
• 屬性區：查看和縮輯選中的，控件或頁面屬性

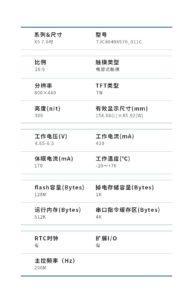

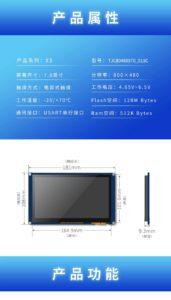

規格參數

• 產品系列：X5
• 型號：TJC8048X5700_11C
• 屏幕尺寸：7,0英寸
• 分辨率：800×480
• 觸摸方式：電容式觸摸
• 工作電壓：4.65V~6.5V
• 工作溫度：-20/+70C
• Flash空間：128 M Bytes
• 通訊接口：USART串行接口
• Ram空間：512 K Bytes

有外殼的產品圖：













注意：RTC電池座不附CR1220 3V鈕釦電池，若有需要請自行購買安裝

測試模版

TJC8048X570_011R_Y 出厂工程
