Gravity: 2-Channel I2C DAC Module (0-10V) 數字模擬電壓轉換器 DFRobot原廠

商品說明

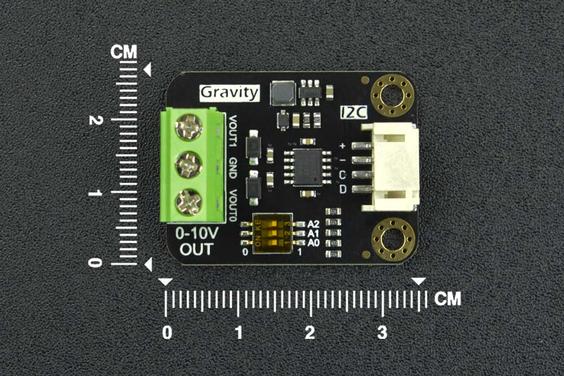

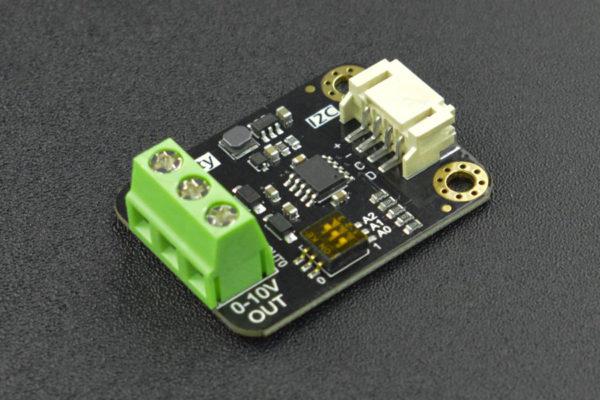

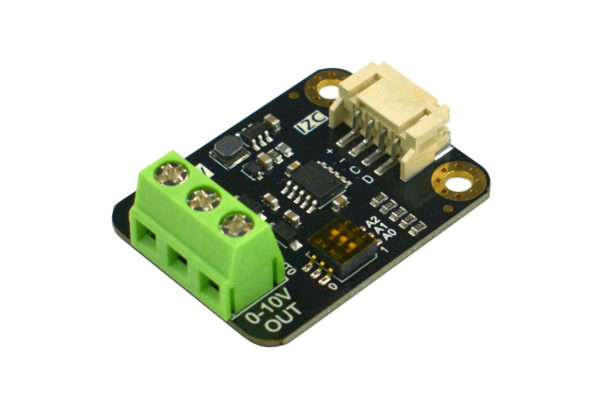

Gravity: 2-Channel I2C DAC Module (0-10V) 數字模擬電壓轉換器

這款 2 通道 I2C DAC 模塊可以輸出 0-10V 的電壓，是工業應用中的標準驅動器。通過Arduino編程，可廣泛用於市場上大多數0-10V設備，如光控制器、逆變器、閥門、泵等。

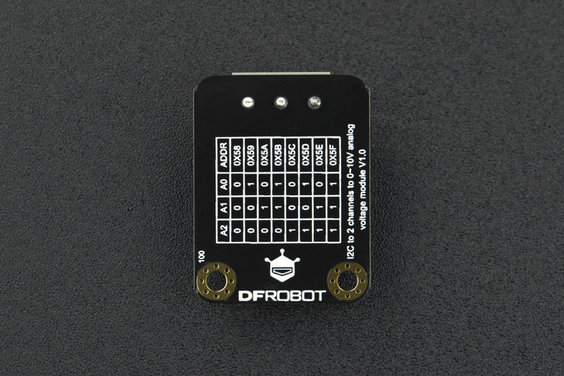

此外，該模塊支持 8 種不同的 I2C 地址，可通過板載 DIP 開關更改，允許級聯 16 台設備。

特徵

• 支持3.3V-5V電源供電。
• 輸出電壓誤差小於0.5% 。
• 輸出短路保護。

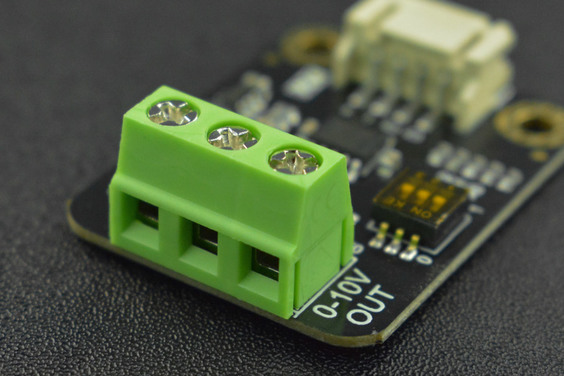

• 兩路0~10V或者0~5V電壓輸出，可連接和控制標準模擬電壓設備。
• Gravity接口，I2C通訊，Arduino控制，可用於程序自動化控制。
• 8路I2C地址可調，最多可同時控制16路設備。



應用

• 智能函數信號發生器
• 自動控制燈光或噴泉
• 小型設備自動化快速改造
• 機電設備自動調試器
• 小型試驗設備改造

規格

• 工作電壓範圍：3.3V~5V
• I2C接口：PH2.0-4P（Gravity線序）
• 芯片型號：GP8403
• 輸入信號範圍：12Bit（0x000 – 0xFFF）
• 輸入I2C信號高電平：2.7V – 5V
• VOUT0輸出電壓：0 – 10V
• VOUT1輸出電壓：0 – 10V
• 輸出電壓誤差：< 0.5%
• 輸出電壓線性度誤差：0.1%
• 功耗：< 4mA
• 輸出短路保護



出貨清單

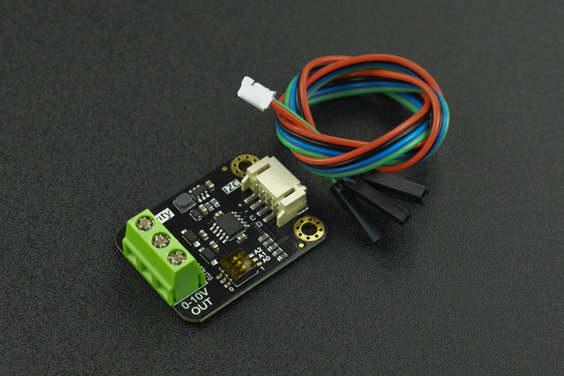

• DFR0971 I2C轉2路0~10V電壓模塊 ×1
• Gravity I2C/UART傳感器連接線 x1
