Fermion: BMM150 Triple Axis Magnetometer Sensor 三軸數位地磁感測器 DFRobot原廠

商品說明

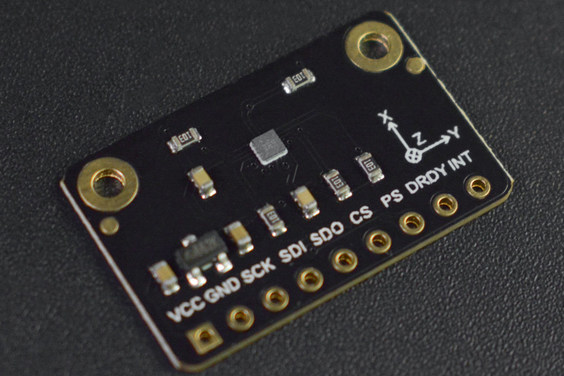

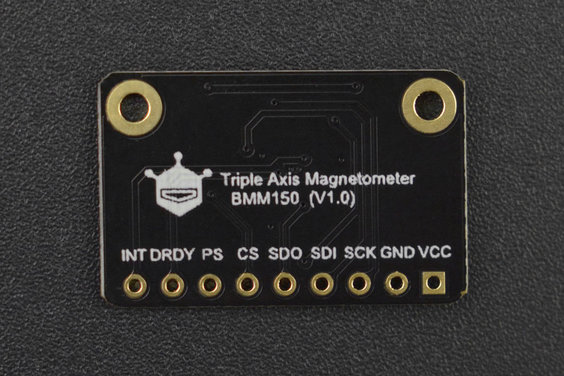

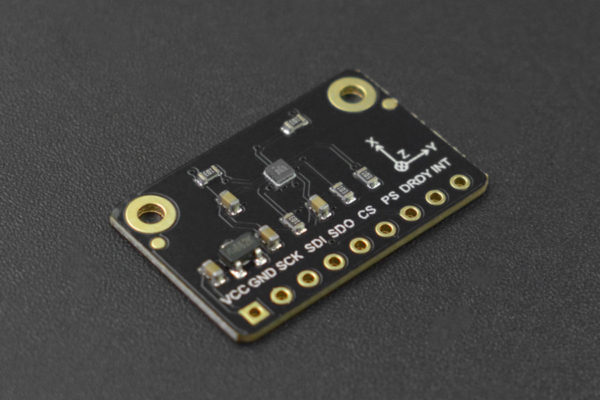

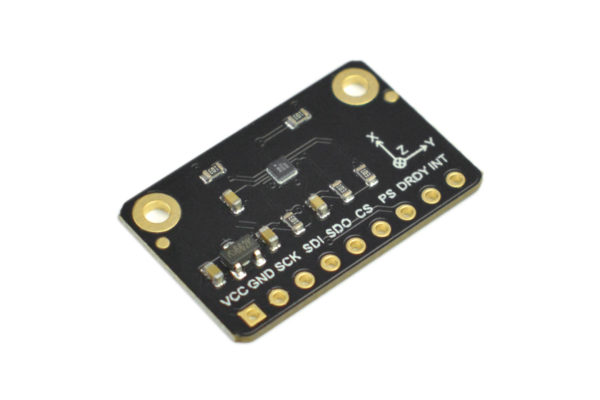

Fermion: BMM150三軸數位地磁感測器

這款BMM150三軸數位地磁感測器是博世專為指南針應用設計的，具有低功耗低雜訊的特點，基於博世特有的FlipCore技術，BMM150能提供絕對空間方向及運動向量，具有很高的精度和動態性。BMM150還非常適合用於無人機這樣的飛行項目中，輕便小巧的板子不會附加任何重量和佔用體積，精准的空間方向可為無人機提供正確航向。 該感測器也可與六軸MEMS（3軸加速度+3軸陀螺儀）配對使用以獲得一個9自由度慣性測量项目。



概述

與樹莓派連接，如下圖所示。



連接到 M0（或其他主板），如下圖所示。

特徵

• 測量地磁
• 小體積
• 高精度

規格

• 供電電壓：3.3V
• 溫度範圍：-40~85°C
• 數字接口：I2C/SPI
• 可編程中斷
• 分辨率：0.3uT
• 零B漂移：±40uT/±2uT(軟件優化後)
• 非線性：<1%FS
• 磁力測量範圍：±1300μT (x,y軸)
                          ±2500μT (z軸)
• 平均功耗：170 μA (低功耗模式)
                    500 μA (正常模式)
• 低噪聲：0.3-1.4uT
• 精度：30uT水平磁場分量 ±2.5°
• 啟動時間：3ms



出貨清單

• BMM150 Triple Axis Magnetometer Sensor(V1.0)模塊 x1
• 2.54黑色單排排針9P x1



Documents

• Product wiki
