Gravity: Analog pH Sensor/Meter Kit V2 模擬 pH 值感測模組 DFRobot原廠

商品說明

Gravity: Analog pH Sensor/Meter Kit V2

DFRobot Gravity：模擬 pH 計 V2 專門設計用於測量溶液的 pH 值並反映酸度或鹼度。DFRobot ph 傳感器通常用於各種應用，例如魚菜共生、水產養殖和環境水質檢測。
該產品大大提高了精度和用戶體驗。板載穩壓芯片支持3.3~5.5V寬電壓供電，兼容5V和3.3V主控板。輸出信號經硬件濾波，抖動小；配套軟件庫採用2點校準的方式，能自動識別兩種標準液4.0和7.0，簡單方便。本產品配合主控板（如Arduino）與配套的開源軟件庫，就可迅速搭建出一套pH檢測儀，即插即用，無需焊接。DFRobot提供多種水質檢測傳感器產品，尺寸與接口統一，滿足各類水質檢測的需求，也適合搭建多參數水質檢測儀。
pH值是衡量溶液酸度或鹼度的值。它也被稱為氫離子濃度指數。pH 是溶液中氫離子活性的量表。pH值在醫學、化學和農業中具有廣泛的用途。通常，pH 是介於 0 到 14 之間的數字。在熱力學標準條件下，pH=7，表示溶液為中性；pH<7，表示溶液呈酸性；pH>7，說明溶液呈鹼性。

注意：
探頭的瓶蓋中含有保護液（3.3mol/L KCL），即使瓶蓋擰的很緊，部分瓶蓋周圍可能依然會有些保護液漏出，形成白色結晶，但只要瓶蓋內依然有保護液，不影響電極的壽命和精度，請放心使用。推薦將白色結晶物重新倒入瓶蓋中的保護液中。

Arduino連接圖

注意：

1. BNC座子與轉換板必須保持乾燥和清潔，否則會影響輸入阻抗，導致測量不准確。如不慎受潮，需烘乾處理。

2. 轉換板不可直接放置在潮濕的平面或半導體平面上，否則會影響輸入阻抗，導致測量不准確。建議用尼龍柱固定，讓轉換板與平面留有一定的距離。

3. pH電極頭部的敏感玻璃泡不得與硬物接觸，任何破損和擦毛都會使電極失效。

4. 測量完畢，轉換板斷電後，請及時將pH電極與轉換板斷開連接。pH電極不可長時間接在未供電的轉換板上。



特徵

• 3.3~5.5V寬電壓輸入
• 輸出信號經硬件濾波，抖動小
• Gravity接口和BNC接口，即插即用，無需焊接
• 配套的開源軟件庫支持2點校準，自動識別標準液
• 轉換板的尺寸與接口統一，方便機械結構的設計



規格

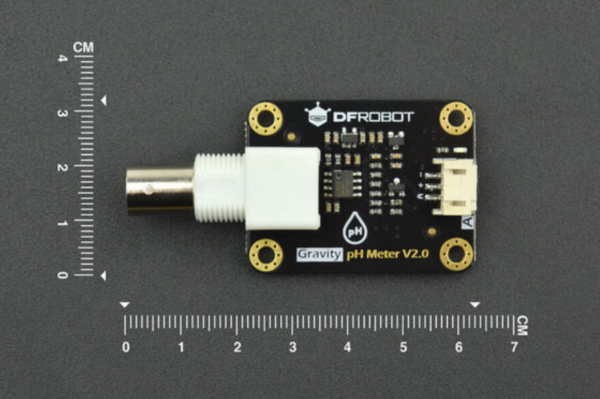

信號轉換板（發射器）V2

• 供電電壓：3.3~5.5V
• 輸出電壓：0~3.0V
• 探頭連接器：BNC
• 信號接頭：PH2.0-3P
• 測量精度：±0.1@25℃
• 尺寸：42mm*32mm/1.66*1.26in

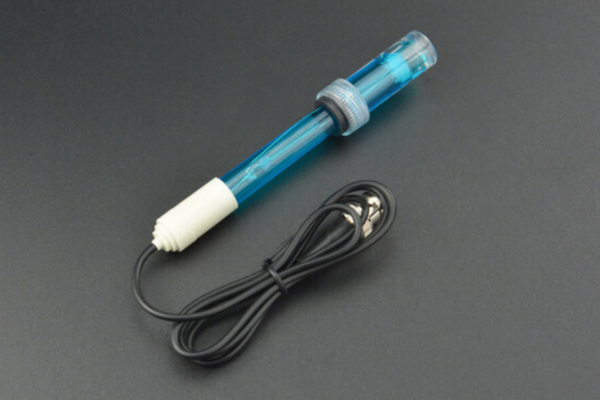

pH 探頭

• 探頭類型：實驗室級
• 檢測範圍：0~14
• 溫度範圍：5~60°C
• 零點：7±0.5
• 響應時間：<2min
• 內阻：<250MΩ
• 探頭壽命：>0.5 年（取決於使用頻率）
• 電纜長度：100cm

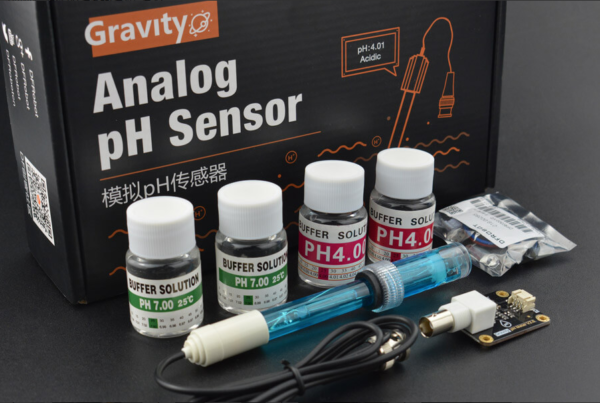

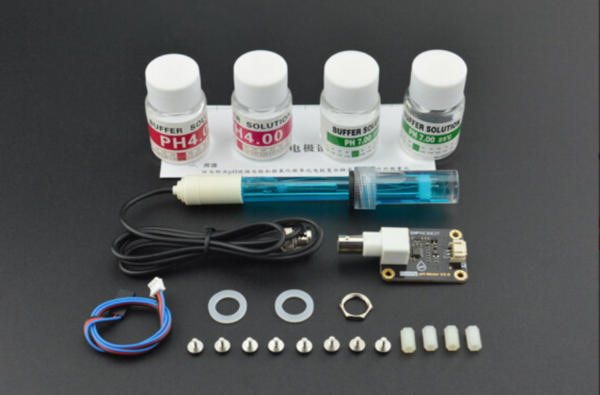

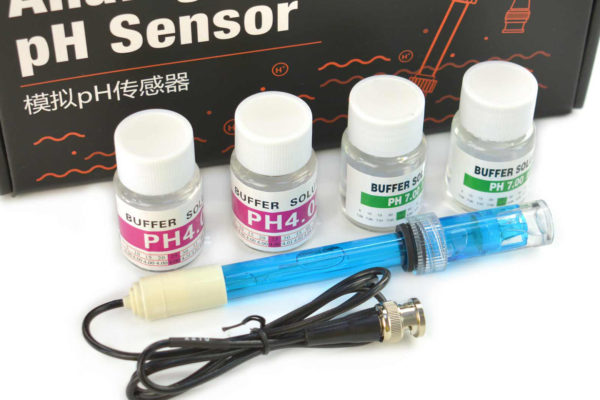

出貨清單

• pH探頭（實驗室級）x1
• pH 信號轉換板 x1
• 重力模擬傳感器電纜 x1
• pH 標準緩衝溶液 4.0 x2
• pH 標準緩衝溶液 7.0 x2
• 防水墊片 x2
• BNC 連接器螺帽 x1
• M3*10尼龍柱x4
• M3*5螺絲x8
