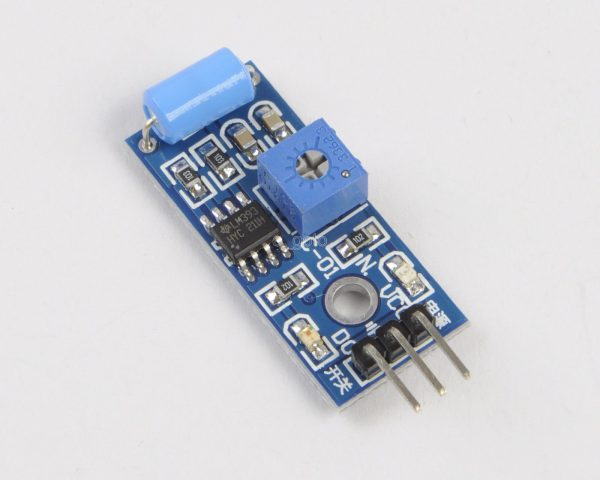

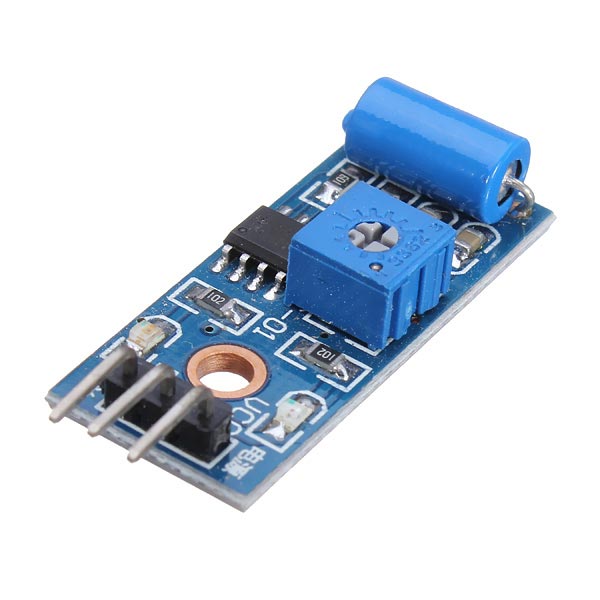

SW-420 常閉型震動感測器模組 產品介紹
用於各種震動觸發作用,報盜報警,智能小車,地震報警,摩托車報警等。本模塊與常開型震動傳感器模塊相比,震動觸發的時間更長,可以驅動繼電器模組
產品特點
- 採用 SW-420常閉型震動傳感器
- 比較器輸出,信號乾淨,波形好,驅動能力強,超過15mA
- 工作電壓:3.3V~5V
- 輸出形式:數字開關量輸出(0和1)
- 設有固定螺栓孔,方便安裝
- 使用寬電壓LM393比較器
產品應用
- 用於各種震動觸發作用,報盜報警,智能小車,地震報警,摩托車報警等
- 本模組與常開型震動傳感器模組相比,震動觸發的時間更長,可以驅動繼電器模組
模塊使用說明:
- 產品不震動時,震動開關呈閉合導通狀態,輸出端輸出低電平,綠色指示燈亮;
- 產品震動時,震動開關瞬間斷開,輸出端輸出高電平,綠色指示燈不亮;
- 輸出端可以與單片機直接相連,通過單片機來檢測高低電平,由此來檢測環境是否有震動,起到報警作用

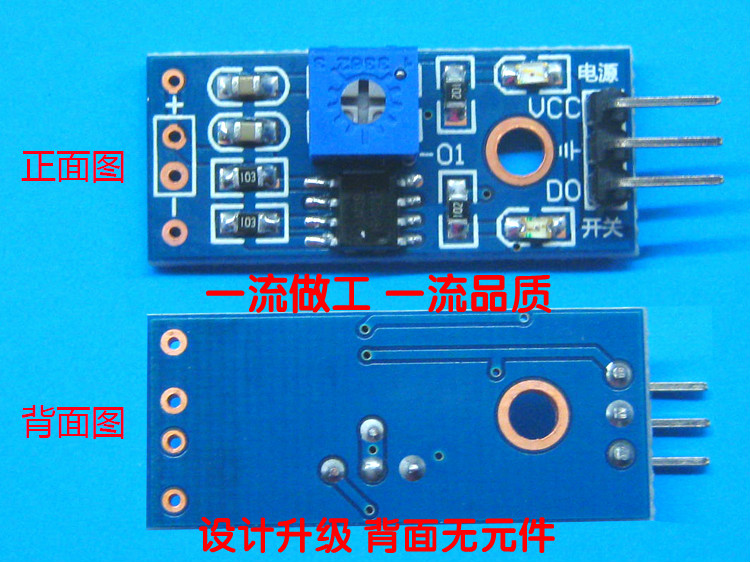

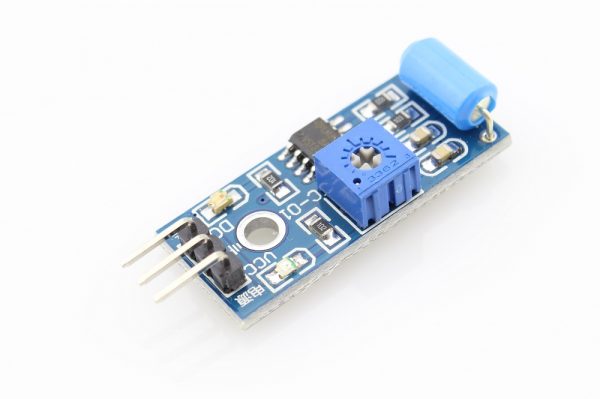

本系列模組的產品正反面外觀圖

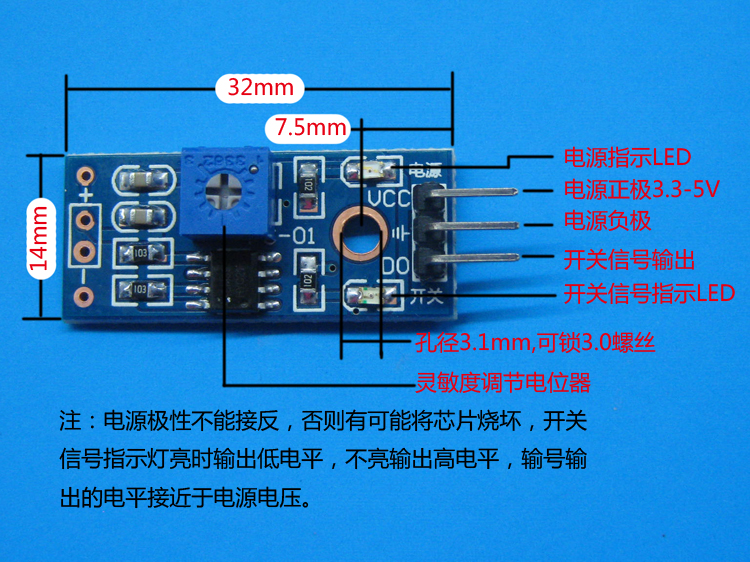

產品結構及接線圖

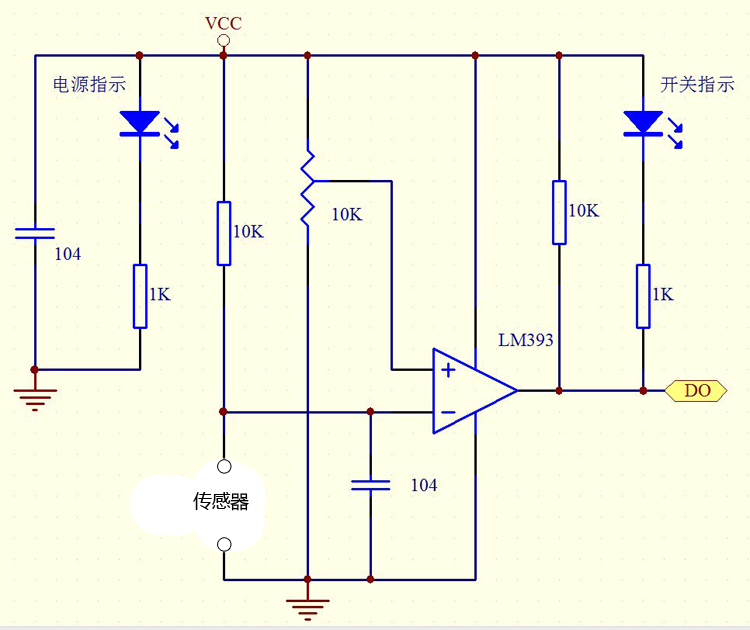

公開電路圖,需要的朋友可以參考下圖
Arduino 範例
// Watch video here: https://www.youtube.com/watch?v=235BLk7vk00 /* 將震動感測器與 Arduino UNO 的接線方式: Arduino Vibration Sensor D9 DOut GND GND +5V VCC D13 LED 燈 */ int ledPin = 13; int EP =9; void setup(){ pinMode(ledPin, OUTPUT); pinMode(EP, INPUT); //set EP input for measurment Serial.begin(9600); //init serial 9600 // Serial.println("----------------------Vibration demo------------------------"); } void loop(){ long measurement =TP_init(); delay(50); // Serial.print("measurment = "); Serial.println(measurement); if (measurement > 1000){ digitalWrite(ledPin, HIGH); } else{ digitalWrite(ledPin, LOW); } } long TP_init(){ delay(10); long measurement=pulseIn (EP, HIGH); //wait for the pin to get HIGH and returns measurement return measurement; }
