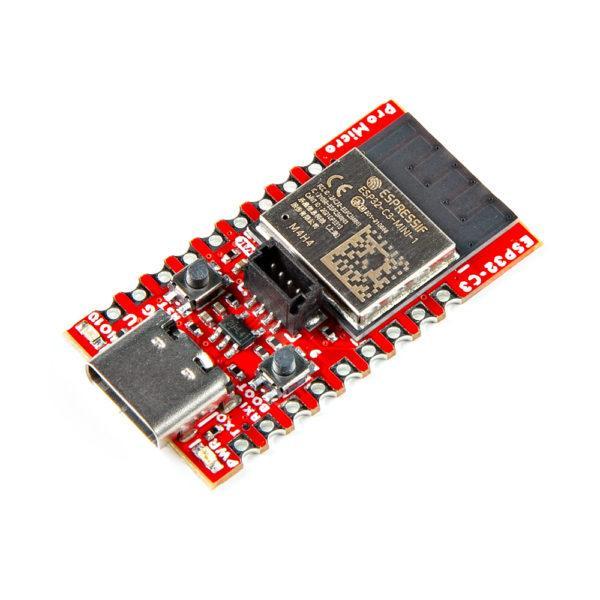

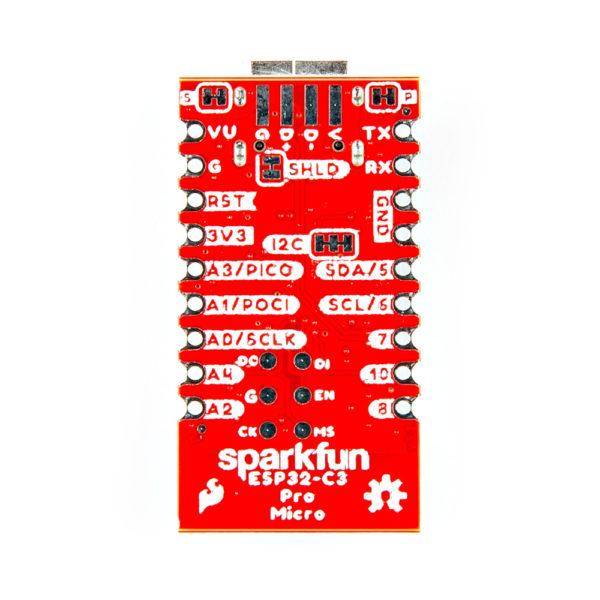

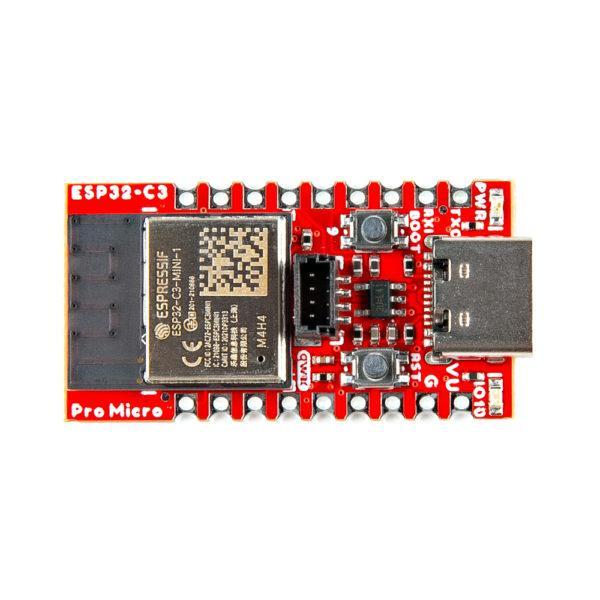

Sparkfun美國製 Pro Micro-ESP32-C3 開發板 WiFi+BT5.0 Qwiic 接頭

商品說明

Sparkfun美國製 Pro Micro-ESP32-C3 開發板 WiFi+BT5.0 Qwiic 接頭

SparkFun Pro Micro ESP32-C3 功能強大， ESP32-C3 具有 400KB SRAM 的單核 RISC-V 晶片， 它的時脈頻率為 160MHz，可以快速且有效率地處理您的專案。

Pro Micro ESP32-C3 採用 Qwiic 連接器的簡單性， 只需即插即用任何 Qwiic 感測器，透過環境數據、運動偵測或任何您的想像即可觀察您的專案變得更生動。

無論您身在何處，都可以透過內建 WiFi 和藍牙 5 (BLE) 保持連線。

Pro Micro ESP32-C3 擁有 22 個可編程 GPIO，可透過方便的堆疊方式接頭進行訪問，解鎖多種可能性。從修補 LED 到伺服系統或製作複雜的感應器網絡。

由於支援 ADC、SPI、UART 和 I2C 等一系列協議，創意工具箱不斷擴展。

Pro Micro ESP32-C3 充分利用了樂鑫開源 ESP-IDF 的強大功能，這是一個充滿函式庫、工具和支援社群的強大生態系統。 此外，您還可以利用熟悉的 Arduino IDE 來獲得流暢的開發體驗。

因此，無論您是要建立可穿戴傑作、健談的物聯網小工具還是機器人朋友，SparkFun Pro Micro ESP32-C3 都是您的小型創新合作夥伴。



注意：該裝置需要使用者互動才能編程是與其他 ESP32 板子不同之處。 若要對設備進行編程，需重設設備並按住 BOOT鍵， 這是一個簡單的手動程序。



 Pro Micro-ESP32-C3 規格

CPU and On ­Chip Memory

• ESP32-C3FH4 embedded,32-bit RISC-V single-core processor, up to 160MHz
• 384 KB ROM
• 400 KB SRAM (16 KB for cache)
• 8 KB SRAM in RTC
• 4 MB flash in chip package

Wi­Fi

• 802.11b/g/n
• Center frequency range of operating channel:2412~2484 MHz
• Supports 20 MHz, 40 MHz bandwidth in 2.4 GHz band
• 1T1R mode with data rate up to 150 Mbps
• Wi-Fi Multimedia (WMM)
• TX/RX A-MPDU, TX/RX A-MSDU
• Immediate Block ACK
• Fragmentation and defragmentation

Bluetooth

• Bluetooth LE: Bluetooth 5, Bluetooth mesh
• Speed: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
• Channel selection algorithm #2
• Internal co-existence mechanism between Wi-Fiand Bluetooth to share the same antenna

Peripherals

• GPIO, SPI, UART, I2C, I2S, remote control peripheral, LED PWM controller, general DMA controller, TWAI®controller (compatible with ISO11898-1, i.e. CAN Specification 2.0), USBSerial/JTAG controller, temperature sensor, SARADC, general-purpose timers, watchdog timers

Integrated Components on Module

• 40 MHz crystal oscillator

Antenna Options

• On-board PCB antenna (ESP32-C3-MINI-1)

• Operating Conditions
  • Operating voltage/Power supply: 3.0 ~ 3.6 V
  • Operating ambient temperature: –40 ~ 85 °C
• 1x Vertical Qwiic Connector

Documents

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Datasheet (ESP32-C3FN4)
• Reference Manual
• Qwiic Info Page
• GitHub Hardware Repo
