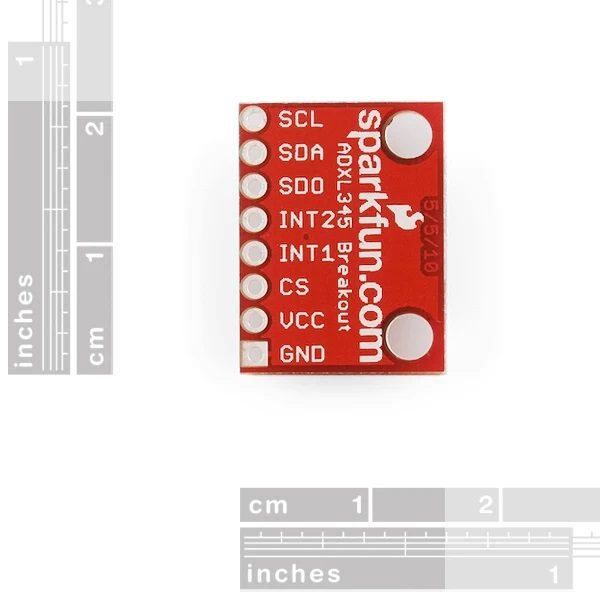

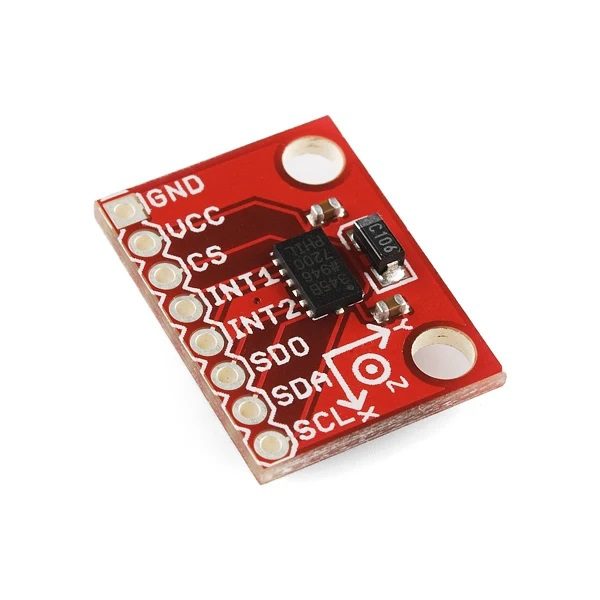

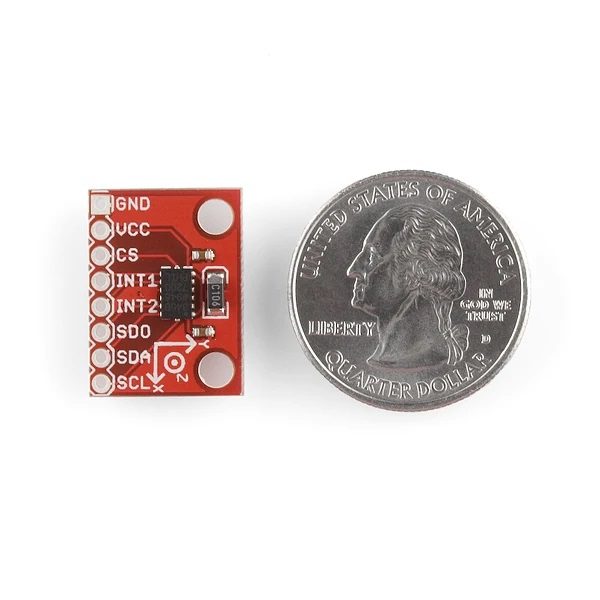

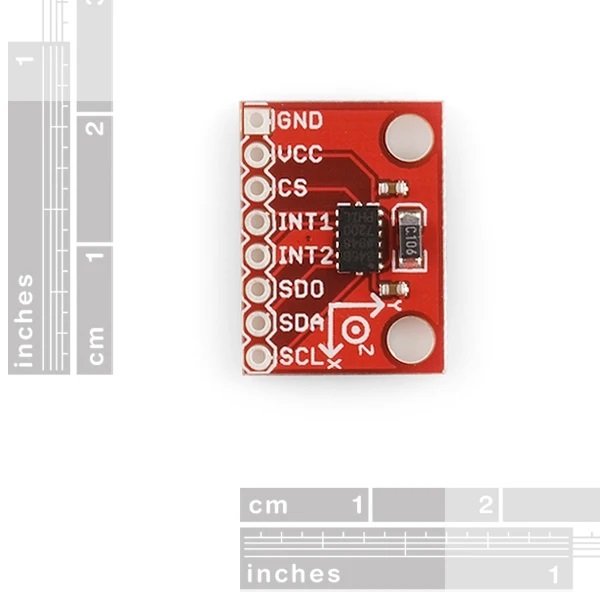

SparkFun Triple Axis Accelerometer Breakout – ADXL345 三軸加速度計模組(±16g)

商品說明

新版本增加了兩個隔離孔和一個額外的去耦電容。 ADXL345 是一款小巧、輕薄、低功耗的三軸 MEMS 加速度計，具有高達 ±16 g 的高解析度（13 位元）測量能力。數位輸出資料採用 16 位元二進位補碼格式，可透過 SPI（3 線或 4 線）或 I2C 數位介面存取。

ADXL345 非常適合測量傾斜感測應用中的靜態重力加速度，以及由運動或衝擊引起的動態加速度。其高分辨率（4 mg/LSB）能夠測量小於 1.0 度的傾斜變化。

本設備提供多種特殊感測功能。活動和非活動感測功能可偵測裝置是否有運動，以及任何軸向的加速度是否超過使用者設定的閾值。敲擊感測功能可偵測單次和雙擊操作。自由落體感測功能可偵測設備是否正在下落。這些功能可以映射到兩個中斷輸出腳位之一。整合的、正在申請專利的 32 級先進先出 (FIFO) 緩衝區可用於儲存數據，從而最大限度地減少主機處理器的干預。低功耗模式支援基於運動的智慧電源管理，可透過閾值感測和主動加速度測量實現極低的功耗。

特徵：

• 2.0-3.6VDC 供電電壓
• 超低耗電量：測量模式下 40uA，待機模式下 0.1uA（2.5V）。
• 單擊/雙擊檢測
• 自由落體偵測
• SPI 和 I2C 接口

功能與規格

• 2.0-3.6VDC 供電電壓
• 超低耗電量：測量模式下 40uA，待機模式下 0.1uA（2.5V）。
• 單擊/雙擊檢測
• 自由落體偵測
• SPI 和 I2C 接口

文件：

• 電路圖
• EAGLE 檔案
• 連接指南
• 規格書 (Datasheet)
• 範例程式碼（ATmega328）
• GitHub
