Sparkfun美國製 MicroMod LoRa 模組 (915 MHz)

商品說明

MicroMod LoRa 模組 (915 MHz) Sparkfun美國製

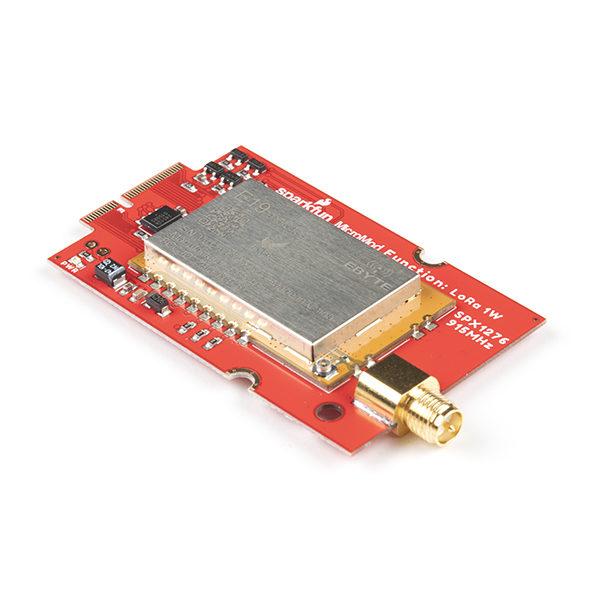

SparkFun MicroMod LoRa 功能板為您的 MicroMod主板提供 LoRA 和 LoRaWAN 功能。

它主要用於 MicroMod處理器和 MicroMod主板結合使用，M.2提供處理器板和功能板之間的電路接口。

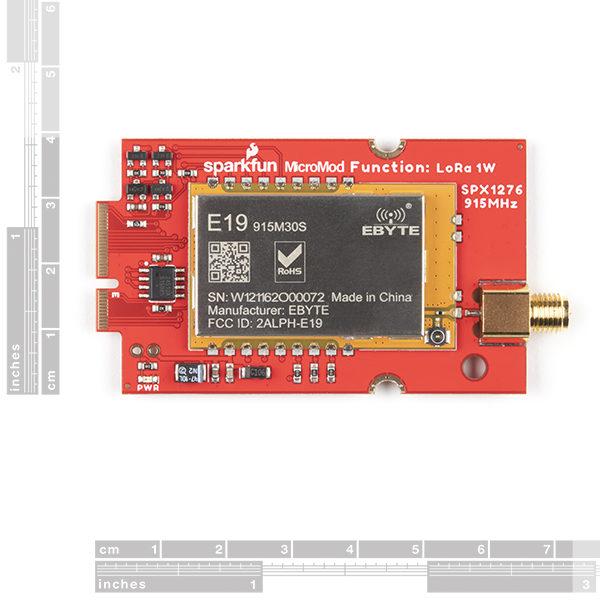

LoRa 功能板採用 EBYTE 的 915M30S LoRa 模組，這是一款基於 Semtech SX1276 的 1W (30dBm) 收發器。

板載一個 LoRa (915MHz) 天線使用的RP-SMA 連接器；通過修改還可以使用 U.FL 連接器。

我們已經使用此模組成功測試了 12 英里的視距傳輸（測試是在理想條件下進行的；個別用戶的結果可能會有所不同）。 借助 MicroMod 標準化，用戶不再需要交叉參考原理圖和數據表，同時又摸索著跳線。只需將功能板的 M.2 連接器安裝於主板上的M.2 連接器插槽上，並用螺釘固定功能板即可。



注意：出貨商品不包含 MicroMod 處理器、主機板和天線，若有需要請另外購買。

規格

M.2 MicroMod 接口 -帶鍵螺絲槽

RP-SMA 天線連接器 -可配置的 U.FL 天線連接器

1W 915M30S LoRa 模組：

基於 Semtech 的 SX1276 晶片組

頻率範圍：900 – 931MHz

發射功率：28.5 – 30dBm（最大值）

調製：LoRa、FSK、GFSK、MSK、GMSK、OOK

數據速率：

• FSK：1.2 – 300kbps
• LoRa：0.018 – 37.5kbps

天線阻抗：50Ω

使用的 MicroMod

• 外接 5V電源
• I2C 總線 (EEPROM)
• SPI總線
• GPIO（7針）

Documents

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Datasheet (E19-915M30S)
  • Datasheet (SX1276)
• Arduino Libraries:
  • SparkFun External EEPROM Arduino Library
  • RadioLib Arduino Library
  • MCCI LoRaWAN LMIC Arduino Library
• GitHub Hardware Repo

MicroMod Documentation:

• Getting Started with MicroMod
• Designing with MicroMod
• MicroMod Info Page

MicroMod Forums
