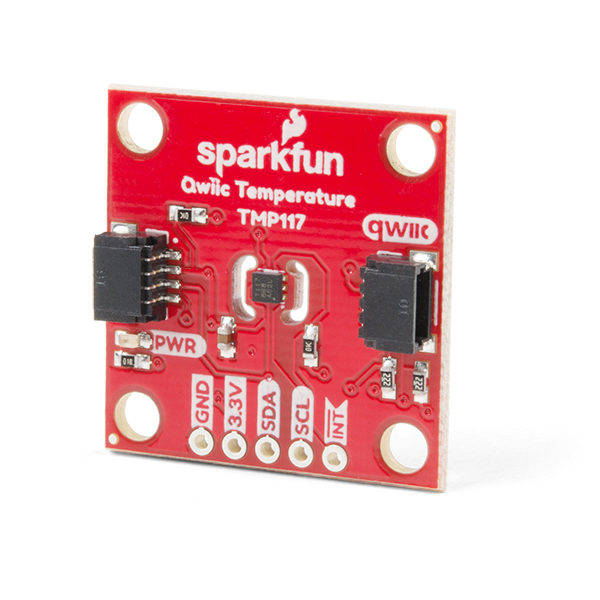

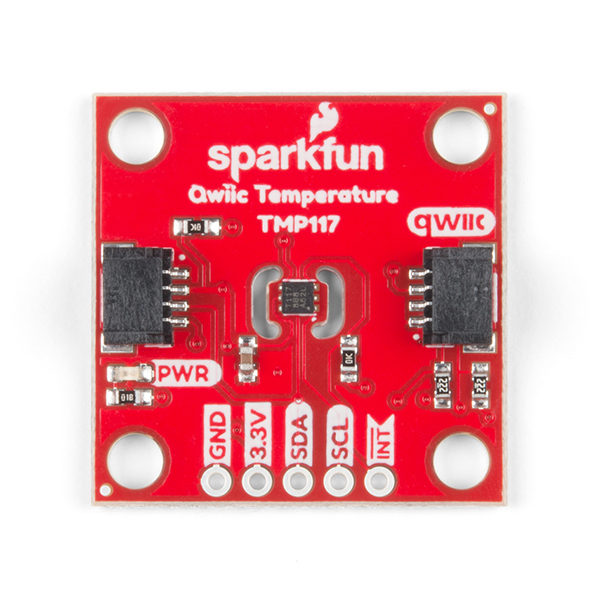

High Precision Temperature Sensor 高精度溫度感測器-TMP117 (Qwiic)Sparkfun美國製

商品說明

High Precision Temperature Sensor 產品介紹

 TMP117 是一款配備 I2C 接口的高精度溫度感測器。 它在 -20°C 至 +50°C 的溫度範圍內以 ±0.1°C 的高精度輸出溫度讀數，無需校準，最大範圍為 -55°C 至 150°C。 此款SparkFun高精度溫度感測器還具有非常低的功耗，以最大限度減少自熱對測量精度產生影響。 利用簡易的 Qwiic傳輸介面，無需焊接即可將其連接到系統設備。若您更喜歡使用麵包板，我們仍然提供了 2.54 mm間距的引腳可焊排針。

SparkFun 高精度溫度感測器還包括可編程溫度限制和用於系統校正的數字偏移。 TMP102 能夠以 0.0625°C 的分辨率讀取溫度，並且精確度高達 0.5°C，而板載 TMP117 不僅更精確，而且具有 0.0078°C 的 16 位分辨率！

為了讓實驗操作更容易使用，我們編輯了一個Arduino library 來幫助您“Qwiic-ly”開始。

SparkFun Qwiic Connect System系統是一個由 I2C 傳感器、執行器、屏蔽和電纜組成的生態系統，可加快原型設計速度並不易出錯。 所有支持 Qwiic 的板均可使用常見的 2.54mm間距引腳、4 針 JST 連接器。 這減少了所需的 PCB 空間，並且極化連接意味著您不會錯誤地連接它。

TMP117 高精度溫度感測器還可以使用 OpenLog Artemis 數據記錄器 自動檢測、掃描、配置和記錄。 無需編程、焊接或設置！

TMP117 (Qwiic) 特點

• 使用I2C接口（支持 Qwiic）

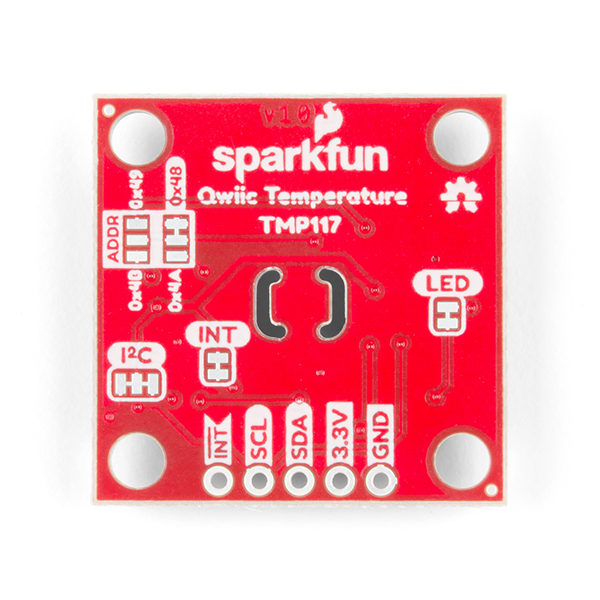

• 四個可選地址
• 0x48（默認）、0x49、0x4A、0x4B
• 16 位分辨率，0.0078°C
• 高精度數字溫度傳感器
• –20°C 至 50°C 範圍內為 ±0.1°C（最大值）
• –40°C 至 70°C 範圍內為 ±0.15°C（最大值）
• –40°C 至 100°C 範圍內為 ±0.2°C（最大值）
• –55°C 至 125°C 範圍內為 ±0.25°C（最大值）
• –55°C 至 150°C 範圍內為 ±0.3°C（最大值）
• 工作溫度範圍
• -55°C 至 +150°C
• 工作電壓範圍
• 1.8V至5.5V
• 如果使用 Qwiic 電纜，通常為3.3V
• 低功耗
• 3.5μA（1Hz 轉換週期）
• 150nA（關斷電流）
• 可編程操作模式
• 連續、一次性和關閉
• 可編程溫度警報限值
• 可選擇平均以降低噪音
• 用於系統校正的數字偏移
• NIST 可追溯性

Documents

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Datasheet (TMP117)
• Arduino Library
• GitHub Hardware Repo

技術教學

Qwiic TMP117 教學
