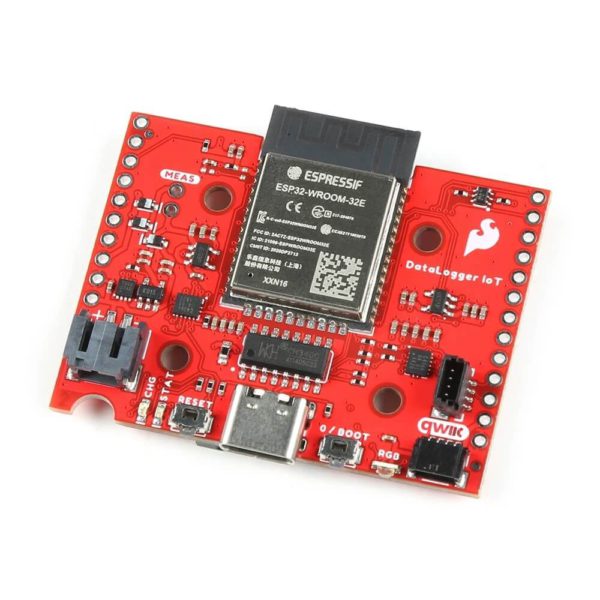

SparkFun DataLogger IoT 無線資料記錄器 (ESP32 版) 自動物聯網數據採集

商品說明

無需編寫任何程式碼，即可擷取複雜的環境、運動和位置資料！ SparkFun DataLogger IoT 是一款功能強大的預編程資料記錄器，專為需要快速擷取大量資料並繼續進行大型專案的使用者而設計。它能夠自動偵測、配置和記錄龐大的 Qwiic 感測器生態系統以及部分非 Qwiic 感測器的數據，並將數據直接以 CSV 或 JSON 檔案格式儲存到 microSD 卡，或無線傳送到您選擇的物聯網服務（請查看下方支援的服務清單）。

如果您需要內建 9DoF，我們還提供DataLogger IoT，其中包含 IMU，可實現完整的運動和方向追蹤！

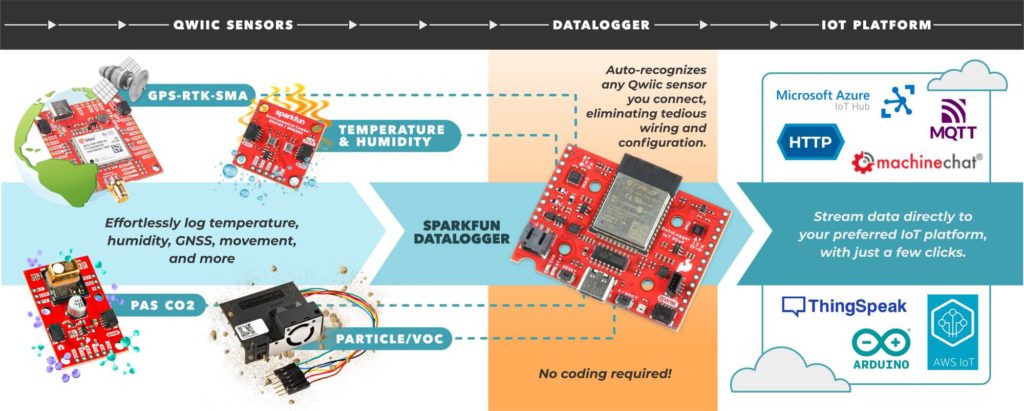

完整的即插即用型物聯網生態系統

雖然這款 DataLogger IoT 版本為了節省成本，省略了內建 IMU（慣性測量單元），適用於不需要運動追蹤的項目，但它仍然可以自動掃描和配置數十種 Qwiic 感測器，完全無需焊接或編程。目前，它支援多種類別的自動檢測：

• GNSS 和定位： 任何 u-Blox GNSS 模組（ZED-F9P、NEO-M9N、MAX-M10S 等）用於緯度/經度、海拔、速度和時間。
• 距離與移動： 飛行時間成像儀（VL53L1X、VL53L5、TMF8820）和接近/存在感測器。
• 環境與空氣品質： 全面支援 BME280、CCS811、SGP40、SCD40 和 ENS160 感測器，用於追蹤壓力、濕度、VOC、CO2 和溫度。
• 專用板： 自動記錄來自生物辨識中心、Qwiic 秤 (NAU7802)、功率計、RFID 標籤、RGB 編碼器和高精度 ADC 的資料。



無線雲端連接

透過 ESP32-WROOM-32E 模組的板載 2.4GHz WiFi 連接，您可以將資料傳輸到全球。資料記錄器可與常用的物聯網服務同步，方便您輕鬆推送所需資料。目前支援以下物聯網服務：

• MQTT 用戶端
• MQTT 安全客戶端
• AWS IoT
• ThingSpeak MQTT
• Azure IoT
• HTTP 物聯網
• 機器聊天
• Arduino 雲



低功耗物聯網，適用於長期使用

支援低功耗數據記錄。 DataLogger IoT 可配置為在預設感測器開啟的情況下以最高每秒 26 次的頻率進行讀數，或低至每 24 小時一次的頻率進行讀數。一切由您選擇！ DataLogger IoT 內建 LiPo 電池，充電電流設定為 500mA/小時。啟用睡眠模式後，睡眠電流約為 200µA。



簡易設定和韌體更新

DataLogger IoT 的配置也極為簡單，只需透過易用的串口介面即可。您只需插入 USB-C 線，以 115200 波特率開啟串列埠終端，然後按任意鍵即可開啟設定選單。由於新功能不斷湧現，更新開發板也變得輕而易舉！您可以透過 WiFi 進行 OTA 韌體更新，或直接將韌體二進位檔案複製到標準 microSD 卡（支援 FAT16/FAT32 格式，最大容量 32GB）。完全無需安裝 Arduino 或管理複雜的庫！



功能與規格

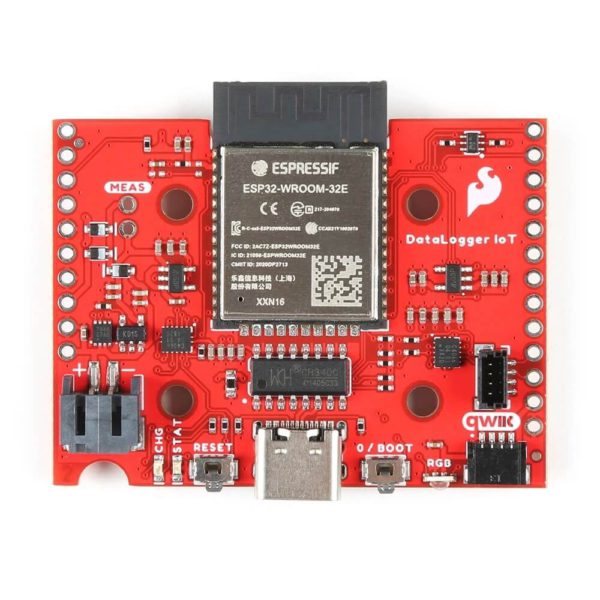

ESP32-WROOM-32E 模組：

• 整合式 802.11b/g/n WiFi 2.4GHz 收發器
• 可透過 CH340C 進行配置



電源規格：

• 3.3V 至 6.0V（透過 VIN）
• 5V 帶 USB（透過 5V 或 USB Type-C）
• 使用鋰聚合物電池時，電壓範圍為 3.6V 至 4.2V（透過 BATT 或 2 針 JST 介面）。
• 內建MCP73831單顆鋰聚合物電池充電器
• 最低充電電流 500mA
• 3.3V（透過 I 2 C）
• MAX17048 鋰聚合物電池電量表



接口

1 個 USB Type-C 接口
1 個用於鋰聚合物電池的 JST 型連接器
2個支援 Qwiic 的I²C
1 個 microSD 卡槽
支援 4 位元 SDIO 和格式化為 FAT32 的 microSD 卡



LED燈

• 費用（CHG）
• 狀態（STAT）
• 單線 B3DQ3BRG 可尋址 RGB
• 跳線

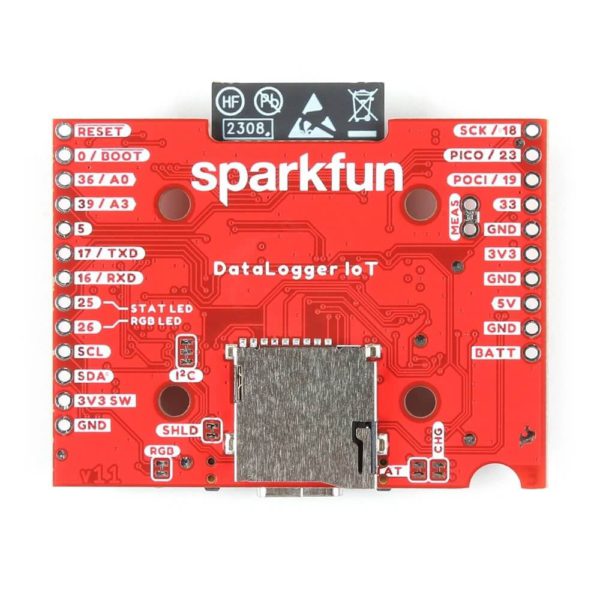

硬體功能標示

• RGB LED
• 狀態指示燈
• 充電指示燈
• I²C上拉電阻
• USB 屏蔽罩



按鈕

• 重置
• 啟動

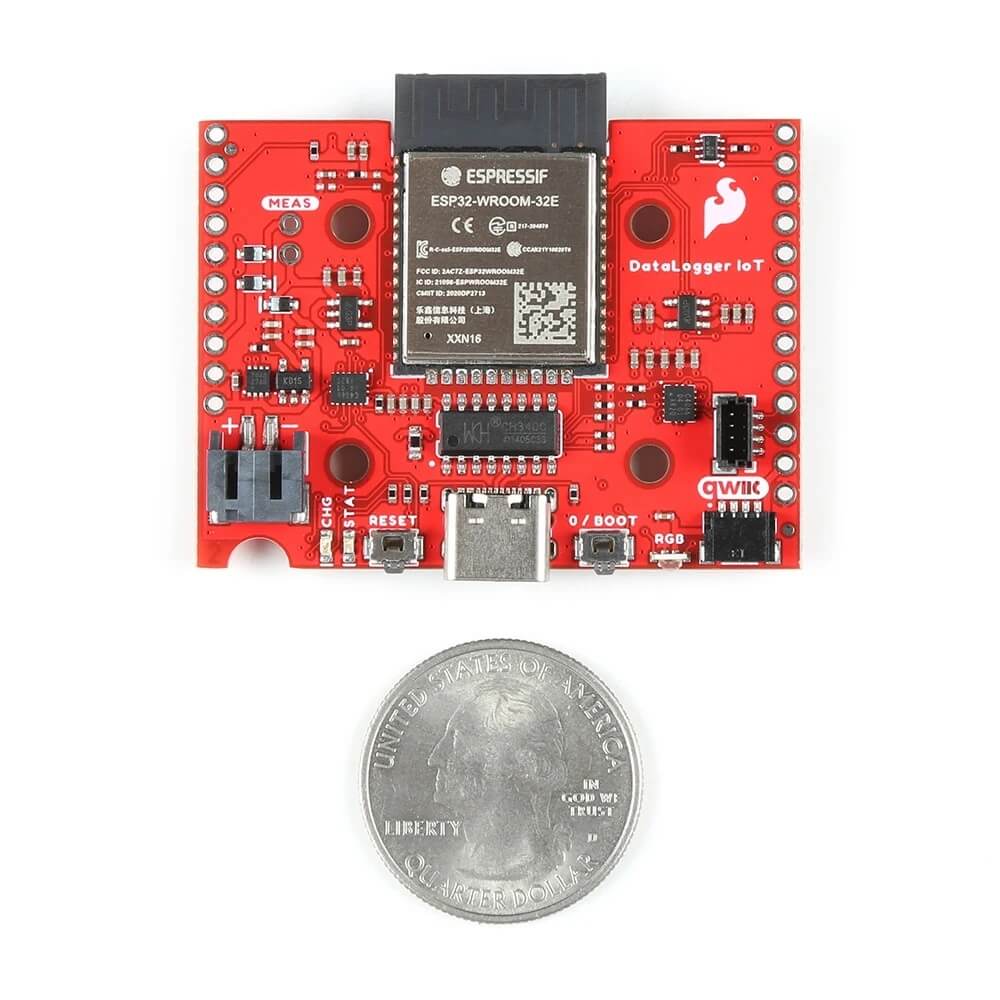

尺寸：1.66英寸 x 2.00英寸

重量：10.65公克



文件

• 電路圖
• Eagle 專案檔
• 電路板尺寸
• Fritzing 零件庫檔案
• 連接指南
• 系統更新指南
• 創建並連接到 Arduino 物聯網設備
• CH340 驅動器
• 韌體
• GitHub 硬體原始碼儲存庫
