AD/DA轉換 模數/溫度光照度採集 PCF8591數模轉換模組

商品說明

PCF8591是一個單片集成、單獨供電、低功耗、8-bit CMOS資料獲取器件。PCF8591具有4個模擬輸入、1個類比輸出和1個串列I2C匯流排界面。PCF8591的3個地址引腳A0, A1和A2可用於硬體位址編程，允許在同個I2C匯流排上接入8個PCF8591器件，而無需額外的硬體。在PCF8591器件上輸入輸出的位址、控制和資料信號都是通過雙線雙向I2C匯流排以串列的方式進行傳輸。

PCF8591 主要性能指標：
★單電源供電
★PCF8591的操作電壓範圍2.5V-6V
★低待機電流
★通過I2C匯流排串列輸入/輸出
★PCF8591通過3個硬體位址引腳定址
★PCF8591的採樣率由I2C匯流排速率決定
★4個模擬輸入可編程為單端型或差分輸入
★自動增量頻道選擇
★PCF8591的類比電壓範圍從VSS到VDD
★PCF8591內置跟蹤保持電路
★8-bit逐次逼近A/D轉換器
★通過1路模擬輸出實現DAC增益

模組描述：

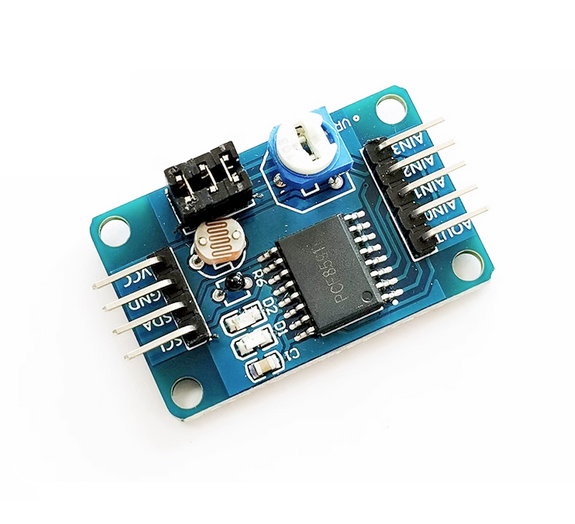

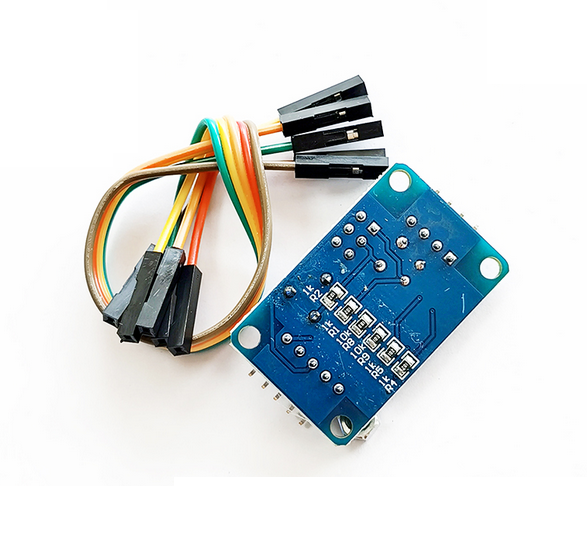

1 模組晶片採用PCF8591
2 模組支援外部4路電壓輸入採集（電壓輸入範圍0-5v）
3 模組集成光敏電阻，可以通過AD採集環境光強精確數值
4 模組集成熱敏電阻，可以通過AD採集環境溫度精確數值
5 模組集成1路0-5V電壓輸入採集（通過藍色電位器調節輸入電壓）
6 模組帶電源指示燈（對模組供電後指示燈會亮）
7 模組帶DA輸出指示燈，當模組DA輸出介面電壓達到一定值，會點亮板上DA輸出指示燈，電壓越大，指示燈亮度越明顯；
8  模組PCB尺寸：3.6cm*2.3cm
9  標準雙面板，板厚1.6mm ，佈局美觀大方，四周設有通孔，孔徑為：3mm，方便固定

模組介面說明：
本模組左邊和右邊分別外擴2路排針介面，分別說明如下：
  左邊  AOUT 晶片DA輸出介面
            AINO  晶片類比輸入介面0
            AIN1  晶片類比輸入介面1
            AIN2 晶片類比輸入介面2
            AIN3 晶片類比輸入介面3
 右邊  SCL  IIC時鐘介面      接單片機IO口
           SDA  IIC數位介面     接單片機IO口
           GND  模組地              外接地
           VCC  電源介面           外接3.3v-5v

 模組短路帽使用說明：
  模組共有3個短路帽，分別作用如下：
  P4   接上P4短路帽，選擇熱敏電阻接入電路
  P5   接上P5短路帽，選擇光敏電阻接入電路
  P6   接上P6短路帽，選擇0-5V可調電壓接入電路
