Sparkfun美國製 MOSFET 電源開關模組 降壓穩壓器 (Low-Side)

商品說明

MOSFET電源開關模組 降壓穩壓器 產品介紹

您的控制板是否需要控制高壓設備（例如 12V LED 燈條），同時還需要供電？ 您的開發項目想避免使用多個電源轉接器和微控制器嗎？ 這款MOSFET 電源開關和降壓穩壓器 是您需要的產品， 以高達 12V 的電壓為電路板供電並控制高達 10A 的電流，同時為您的控制板提供良好的 3.3V 電壓。

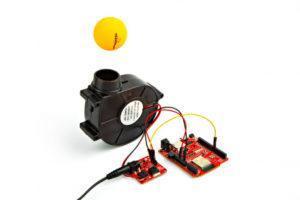

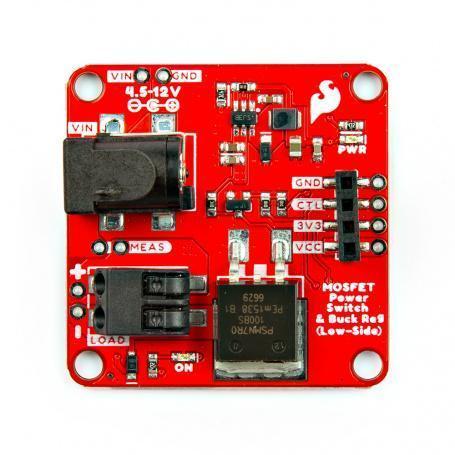

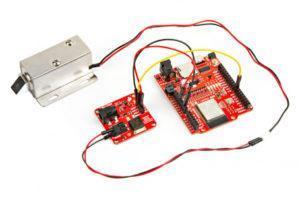

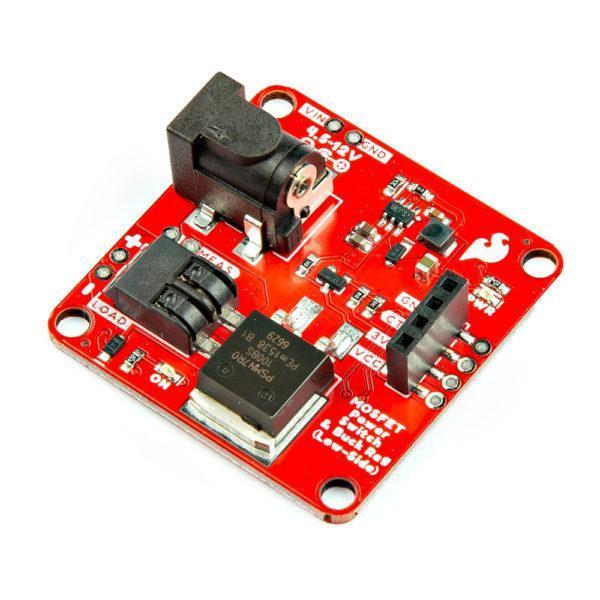

SparkFun MOSFET 電源開關和降壓穩壓器 將兩個電路組合到一塊板上：配置為輸出3.3V 的LMR14203 降壓穩壓器和配置為低側開關的N 通道MOSFET (PSMN7R0- 100BS)。 對於具有反電動勢的設備，負載側也有一個反激二極體！ 只需將 CTL 引腳拉低即可啟動負載。

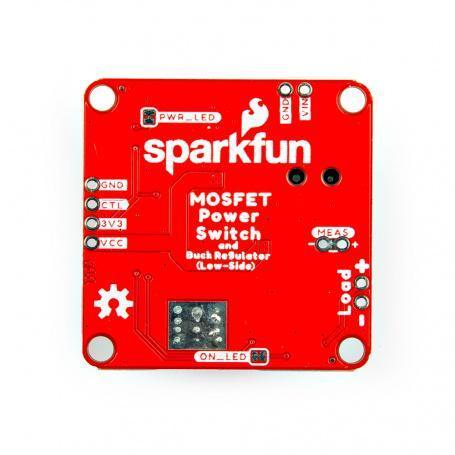

提供各種連接器（桶形插孔、母頭和poke-home），用於將電源連接到您選擇的微控制器（Arduino、micro-bit、Raspberry Pi 的微控制器）並將它們加載在一起。 對於喜歡焊接的人來說，VCC、3.3V、CTL 和GND 也透過0.1″ 間距的PTH 進行分接。兩個LED（PWR_LED 和ON_LED）會指示何時有3.3V 電壓以及何時向負載通電。包含跳線對於有興趣精確測量系統電流消耗的人來說，還包括一個 MEAS PTH 跳線。

注意：雖然 MOSFET 的額定電流為 100A/100V，但我們不建議您使用超過 10A 的電流，容易造成設備的不穩定。

MOSFET 規格参數

• 輸入電壓範圍：4.5V ～ 12V
• LMR14203 降壓穩壓器 – 配置為輸出 3.3V/300mA
• PSMN7R0-1000BS N 通道 MOSFET – 配置為低側開關
• 連接器:
  輸入：5.5mm x 2.1mm 桶形插孔（中央正極）
  輸出：Poke-Home 連接器
  控制：1×4 母接頭
• 0.1″ 間距 PTH
• 內建負載反激二極體
• LED – PWR / ON
• 跳線 Jumpers – PWR  LED / MEAS / ON LED
• 尺寸：1.50 英吋 x 1.50 英吋（38.1 mm x 38.1 mm）

MOSFET文件資料

• Schematic
• Eagle Files
• Board Dimensions
