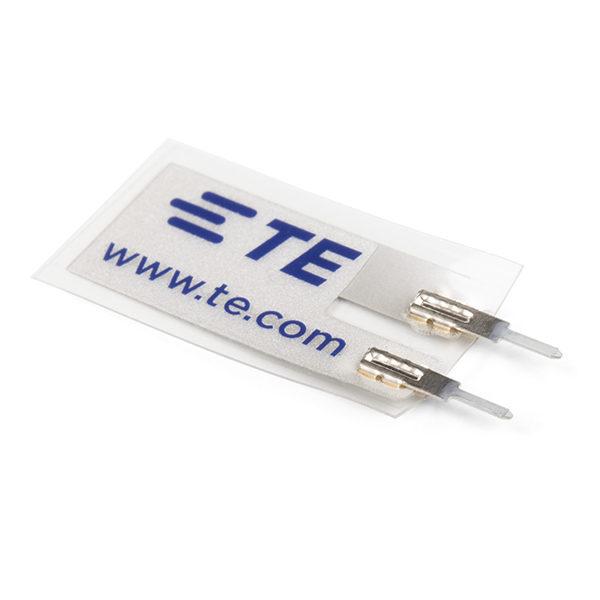

Piezo Vibration Sensor MEAS 壓電式振動感測器 LDT0-028K
NT$240 未稅
LDT0-028K 是一種柔性元件,包括28微米厚的壓電PVDF聚合物薄膜,帶有絲網印刷的Ag墨水電極,層壓到0.125毫米聚酯基板上,並配有兩個壓接觸點。
當壓電薄膜從機械中性軸偏移時,彎曲在壓電聚合物內產生非常高的應變,因此產生高電壓。當組件通過直接接觸偏轉時,該器件充當靈活的“開關”,並且所產生的輸出足以直接觸發MOSFET或CMOS級。
尚有庫存
- 商品說明
商品說明
Piezo Vibration Sensor MEAS 壓電式振動感測器 產品介紹
LDT0-028K 是一種柔性元件,包括28微米厚的壓電PVDF聚合物薄膜,帶有絲網印刷的Ag墨水電極,層壓到0.125毫米聚酯基板上,並配有兩個壓接觸點。
當壓電薄膜從機械中性軸偏移時,彎曲在壓電聚合物內產生非常高的應變,因此產生高電壓。當組件通過直接接觸偏轉時,該器件充當靈活的“開關”,並且所產生的輸出足以直接觸發MOSFET或CMOS級。如果組件由其觸點支撐並且留在“自由空間”中振動(夾緊/自由樑的慣性產生彎曲應力),則該裝置將表現為加速度計或振動傳感器。通過夾緊增加質量或改變元件的自由長度可以改變傳感器的諧振頻率和靈敏度以適應特定應用。通過將質量偏離中心來實現多軸響應。 LDTM-028K是一種振動傳感器,其中傳感元件包括由附加質量加載的懸臂梁,以在低頻下提供高靈敏度。
購買下載 Arduino 範例碼
特徵
- 焊接標籤連接
- 兩者都沒有質量和質量版本
- 可承受高衝擊力
- 工作溫度:0°C至85°C
- 儲存溫度:-40°C至85°C
- 更高溫度版本可達125°C
- 可在自定義基礎上使用
應用
- 洗衣機中的振動傳感
- 低功耗喚醒開關
- 低成本的振動傳感
- 汽車報警器
- 身體運動
- 安全系統
Documents
教學文章:
https://learn.sparkfun.com/tutorials/piezo-vibration-sensor-hookup-guide/all
範例程式:
/******************************************************************************
Piezo_Vibration_Sensor.ino
Example sketch for SparkFun’s Piezo Vibration Sensor
(https://www.sparkfun.com/products/9197)
Jim Lindblom @ SparkFun Electronics
April 29, 2016
– Connect a 1Mohm resistor across the Piezo sensor’s pins.
– Connect one leg of the Piezo to GND
– Connect the other leg of the piezo to A0
Vibrations on the Piezo sensor create voltags, which are sensed by the Arduino’s
A0 pin. Check the serial monitor to view the voltage generated.
Development environment specifics:
Arduino 1.6.7
******************************************************************************/
const int PIEZO_PIN = A0; // Piezo output
void setup()
{
Serial.begin(9600);
}
void loop()
{
// Read Piezo ADC value in, and convert it to a voltage
int piezoADC = analogRead(PIEZO_PIN);
float piezoV = piezoADC / 1023.0 * 5.0;
Serial.println(piezoV); // Print the voltage.
}
