Ochin Tiny Carrier Board for Raspberry Pi Compute Module 4 擴展板
NT$2,600 未稅
注意:CM4 模組必需有EMMc內存,因為Ochin板子沒有SD卡插座。
尚有庫存
- 商品說明
商品說明

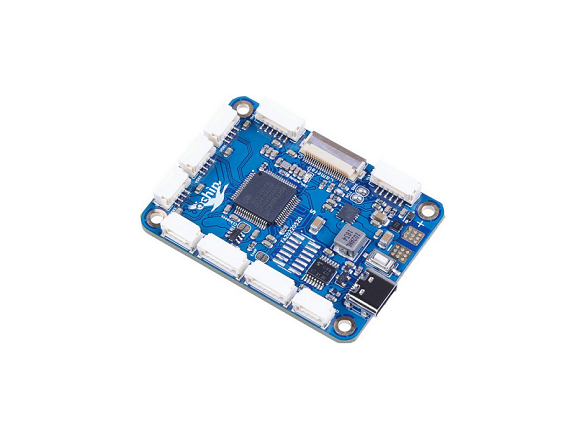

Ochin Tiny Carrier Board for Raspberry Pi Compute Module 4 擴展板
Ochin CM4 是用於 Raspberry Pi 計算模組的微型載板,配備強大的四核 Cortex-A72 CPU 和 GPU,具有大 RAM、編解碼器和圖形加速器。它專為廣泛的應用而設計,例如機器人、家庭自動化和物聯網項目。
特徵
- 高性能:Broadcom BCM2711,四核 Cortex-A72 (ARM v8) 64 位 SoC @ 1.5GHz
- 支持的高分辨率:H.265 (HEVC)(最高 4Kp60 解碼)、H.264(最高 1080p60 解碼、1080p30 編碼)和 OpenGL ES 3.0 圖形
- 擴充接口豐富:1×USB 2.0接口(高速);MIPI CSI-2:1×2-lane MIPI CSI攝像頭接口,1×4-lane MIPI CSI攝像頭接口; 1×USART,3×UART,1×I2C口,1×SPI口,模擬視頻輸出
- 相容性強:能與更快 eMMC 閃存的樹莓派 4 模組相容,傳輸速率高達 100 MB/s,比 CM3+ 快4倍

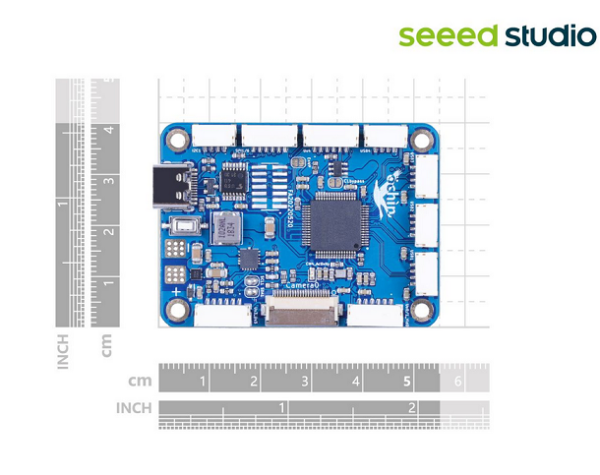

- 迷你型設計:與 CM4 模組尺寸相同,55mm × 40mm × 4.7mm
在這裡我們將介紹這款新的 öchìn CM4 載板及其故事! Flavio Ansovini 是電子、機器人和編程的愛好者,近年來,他將自己的技能應用到 RC 模型和無人機領域。為了充分利用 Raspberry Pi CM4 模塊,他決定創建一個面向機器人、無人機、物聯網設備和一般嵌入式設備的載板。

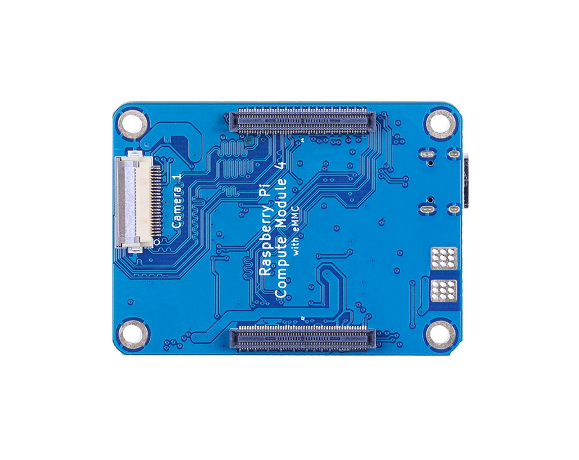

該板支援所有具有 eMMC 的 Raspberry Pi CM4 模組。根據您的需要可以選擇合適的CM4 模組,SDRAM 為 1GB、2GB、4GB 或 8GB,eMMC 為 8GB、16GB 或 32G,或有沒有 Wi-Fi / BT4 連接。
Ochin 載板還經過測試可與 OpenHD 開源軟件配合使用。得益於 OpenHD,可以將高清視頻流以低延遲從移動站(流動站、無人機、飛機等)傳輸到地面站。這要歸功於我們非常感謝 OpenHd 社區的大量工作。
板載接口豐富,包括1×USB 2.0接口(高速),MIPI CSI-2:1×2-lane MIPI CSI camera port,1×4-lane MIPI CSI camera port,1×USART,3×UART, 1 個 I2C 端口、1 個 SPI 端口和模擬視頻輸出,所有這些都使 Ochin CM4 能夠連接到較低抽象層的外部硬件,更接近物理世界。
外形尺寸與CM4模組相同,採用了全新的機械標準。整體面積減少,從而形成更小、更迷你的外形適合集成到開發產品中。
資料庫中,您可以找到電路板手冊、CM4 模組的快速入門指南,以及包含如何連接到 öchìn 電路板的一些提示的指南。
在打開 Ochin CM4 板之前閱讀它們非常重要,以了解其特性以及最重要的是信號在連接器上的順序。
由於以下特點,這款 Ochin CM4 載板非常適合您的機器人開發:
- 其迷你設計與 Raspberry Pi 模組具有相同的尺寸
- Ochin_CM4 嵌入了一個提供高達 7Amp 電流的 DC-DC 穩壓器。 您可以通過連接鋰聚合物電池(從 7V 到 28V)直接為電路板供電,它還會為連接的設備供電,即使是耗電的 USB 設備也是如此。
- 在 Ochin_CM4 板上,幾乎每個外圍設備都有一個 GHS 連接器,不再從條帶上拾取信號並共享接地和電源引腳。 在實際應用中,您需要一個為每個外圍設備提供信號和電源的連接器,它更乾淨、更安全!
- Ochin 在 USB VBUS 上有一個電流開關,因此如果汲取的電流達到 3A 的閾值,USB 上的 +5V 將被切斷。 如果 USB 設備短路,它是保持 CM4 開啟所必需的保護電路。
- Ochin_CM4 有兩個 CSI 攝像頭連接器,如果需要您可以將它們用於兩個 2 CSI 攝像頭和 4x USB 上的其他攝像頭。
規格
Processor | Broadcom BCM2711, Quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz |
Resolution |
|
Interface |
|
Dimensions | 55mm × 40mm × 4.7mm |
應用
- 音頻/視頻處理和流式傳輸
- 神經網絡
- 機器學習
- 計算機視覺
- 機器人技術
- 無人機
- 家庭自動化
- 物聯網項目

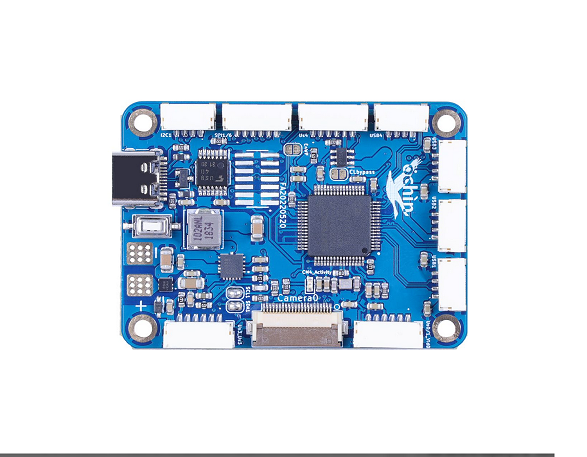

硬件概述
FAQ:
1. 想知道哪種 CM4 模組(帶 EMMc 內存、帶 MicroSD 卡、帶或不帶 WiFi、帶 2、4、8 GB RSM 的 RSM) 是最好的選擇?
答:EMMc是必須的,Ochin載板沒有SD卡插座。 原因是:為其他連接器節省空間(我想保持與 cm4 相同的大小),emmc 更快更耐用,接口用於 emmc 或 SD卡(帶有 EMMc 的 cm4 不適用於 SD卡) . 如果你想使用 OpenHD 16GB 就足夠了(也許 8GB 但不確定)。 我也在開發一個 sw,在目標和類型上與 OpenHD 完全不同,它可能需要更多空間。 關於 RAM,OpenHD 的人說 1GB 就足夠了,對於其他軟件你可能需要更多,這取決於你想做什麼,例如計算機視覺、機器學習等,越多越好。 在我看來,16GB EMMc 2GB RAM 是一個不錯的選擇,但如果你想開發軟件,你最好選擇 32GB。
2.這個模組可以通過USB連接到手機或平板電腦,並且在Qgroundcontrol APP或OpenHD App中有視頻和數據,對嗎?
答:這是樹莓派CM4的載板。 如果您使用 OpenHD 飛行,您可以將智慧手機連接到地面站。
3. 如何從 Ochin CM4 中取出 CM4?
答:如果您不想破壞夾層,請打印並使用 CM4 模塊的提取器,您可以在該資料庫“3d/Covers turrets and extractors”部分找到 .stl 獲取。
